«Корона 2.2» — электроискровой дефектоскоп, предназначенный для ручного контроля качества диэлектрических покрытий на токопроводящих основаниях. Выявляет локальные сквозные и структурные дефекты в сухих изоляционных покрытиях толщиной до 16 мм. Диапазон импульсного испытательного напряжения от 5 до 40 кВ. Комплектуется веерным и Т-образным электродами.

Дефектоскоп «Корона 2.2» может использоваться для проверки структурной целостности лакокрасочных, порошковых, плёночных, битумных и прочих защитных покрытий. Подходит для исследования покрытий на изделиях из железа, бетона и других проводящих ток материалов на любом этапе эксплуатации объекта. Электроискровой дефектоскоп способен обнаруживать в покрытиях места пустот, непрокрасов, трещин, отслоений, микроотверстий, пористости, недопустимых утонений и различных посторонних включений.

5-40 кВ
Диапазон испытательного напряжения

Документы в PDF

Скачать карточку в формате PDF

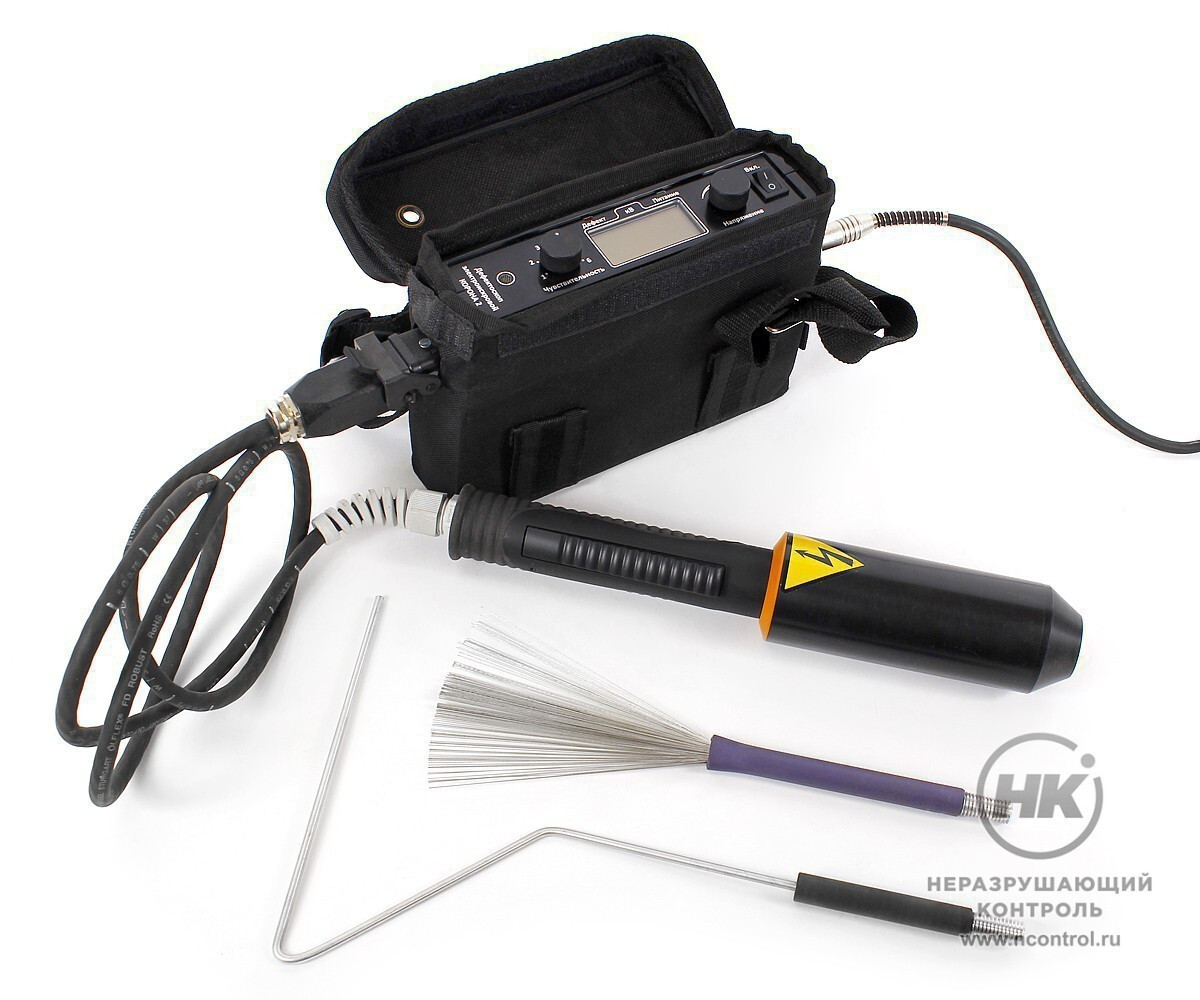

Состав и конструкция

Конструктивно дефектоскоп состоит из электронного блока саккумулятором, высоковольтного трансформатора-держателя совстроенным кабелем, провода заземления с магнитом изажимом. В комплекте поставки есть штырь-заземлитель, удлинитель и сменные электроды. Оболочки прибора надёжно изолированы изащищены от электрического пробоя в нормальных рабочих условиях и при рекомендуемых значениях влажности.

В базовом варианте предлагаются щёточный веерный и Т-образный электроды. По требованию заказчика «Корона 2.2» может комплектоваться другими электродами под конкретные задачи. Смотреть рекомендации повыбору электродов.

Составляющиеэлектроискрового дефектоскопа «Корона 2.2»

Принцип работы

Действие дефектоскопа «Корона 2.2» основывается наэлектроискровом методе. С поверхностью контролируемого покрытия соприкасается электрод, подключенный к одному полюсу источника напряжения через трансформатор-держатель. Второй полюс источника напряжения от разъёма заземления соединяется сметаллической конструкцией напрямую либо через грунт. Электронный блок фиксирует пробой воздушных промежутков напряжением между электродом и токопроводящим основанием. Перейти к техническим характеристикам.

Органы управления и регулировки

Панель управления с ЖК-дисплеем расположена в верхней части электронного блока электроискрового дефектоскопа «Корона 2.2». На ней есть тумблер для включения и выключения прибора, а также ручки регулировки уровня чувствительности и величины напряжения. На цифровом дисплее отображается значение испытательного напряжения в киловольтах. Встроенный динамик и красный светодиод служат для сигнализации в случае обнаружения дефекта. При понижении напряжения или разряде аккумулятора также происходит светодиодная индикация.

Панель управления электронного блока электроискрового дефектоскопа «Корона 2.2» Внешний вид панели управления электронного блока «Корона 2.2»

Высоковольтный трансформатор представляет собой держатель, ккоторому крепится электрод, напрямую либо через удлинитель. На рукоятке держателя расположена кнопка для подачи испытательного напряжения на электрод.

Кнопку можно нажимать как большим пальцем, так и кистью руки. Небольшое усилие нажатия облегчает оператору длительную работу с прибором.

Реле кнопки защищено от проникновения пыли и влаги. В случае загрязнения очистку кнопки можно произвести, сняв верхнюю часть согласно прилагаемой инструкции.

Кнопка «КОНТРОЛЬ» на рукоятке трансформатора

Невыпадающий винт фиксирует выдвижную крышку аккумуляторного отсекадефектоскопа «Корона 2.2» Невыпадающий винт фиксирует крышку

Заряд аккумулятора внутри электронного блока электроискрового дефектоскопа «Корона 2.2» Сетевой адаптер, подключенный к электронному блоку

Внешний заряд аккумулятора электроискрового дефектоскопа «Корона 2.2» с помощью клемм Клеммы и кабели промаркированы

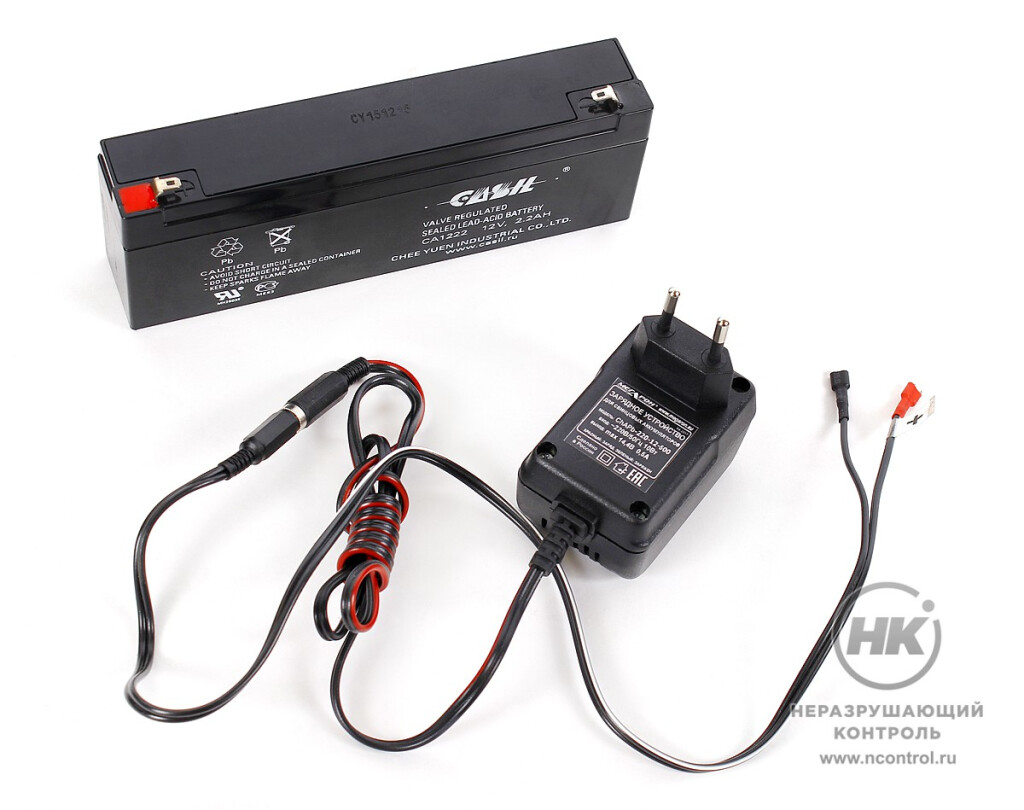

Зарядка аккумулятора

Время непрерывной работыдефектоскопа «Корона 2.2» отзаряженного аккумулятора составляет от 5 до 8 часов. В нижней части электронного блока прибора находится отсек для аккумуляторной батареи, который фиксируется крышкой и винтом.

Заряд батареи можно производить внутри электронного блока спомощью зарядного устройства, подключенного через кабель-переходник ксети переменного тока 220 В, 50 Гц.

Для оперативной замены аккумулятора предусмотрена возможность внешнего заряда сменной батареи при помощи переходника и клемм.

Открытый аккумуляторный отсекэлектроискрового дефектоскопа «Корона 2.2»

Открытый аккумуляторный отсекдефектоскопа «Корона 2.2»

Соответствие стандартам

Электроискровой дефектоскоп «Корона 2.2» соответствует международному стандарту ASTM G62. Документ регламентирует методы определения пропусков в защитном покрытии трубопроводов. Прибор соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости и ТР ТС 004/2011 обезопасности низковольтного оборудования.

Особенности

диапазон испытательного напряжения 5 – 40 кВ;
наименьшее расстояние между двумя дефектами, фиксируемыми как раздельные, составляет 25 мм;
цифровая индикация испытательного напряжения на дисплее с дискретностью 0,1 кВ;
позволяет контролировать как внутренние, так и наружные поверхности трубопроводов;
время непрерывной работы от заряженого аккумулятора от 5 до 8 часов;
световая и звуковая индикация электроискрового пробоя;

толщина контролируемых покрытий: до 16 мм;
большое количество сменных электродов для контроля изделий различного назначения;
с помощью пружинного электрода можно исследовать трубы диаметром до 1 520 мм;
небольшое усилие нажатия кнопки «КОНТРОЛЬ» облегчает длительную работу с прибором;
контроль разряда аккумулятора и автовыключение при снижении напряжения до11В;
возможность оперативной замены аккумулятора.

Комплектация

высоковольтный трансформатор-держатель;
электронный блок контроля;

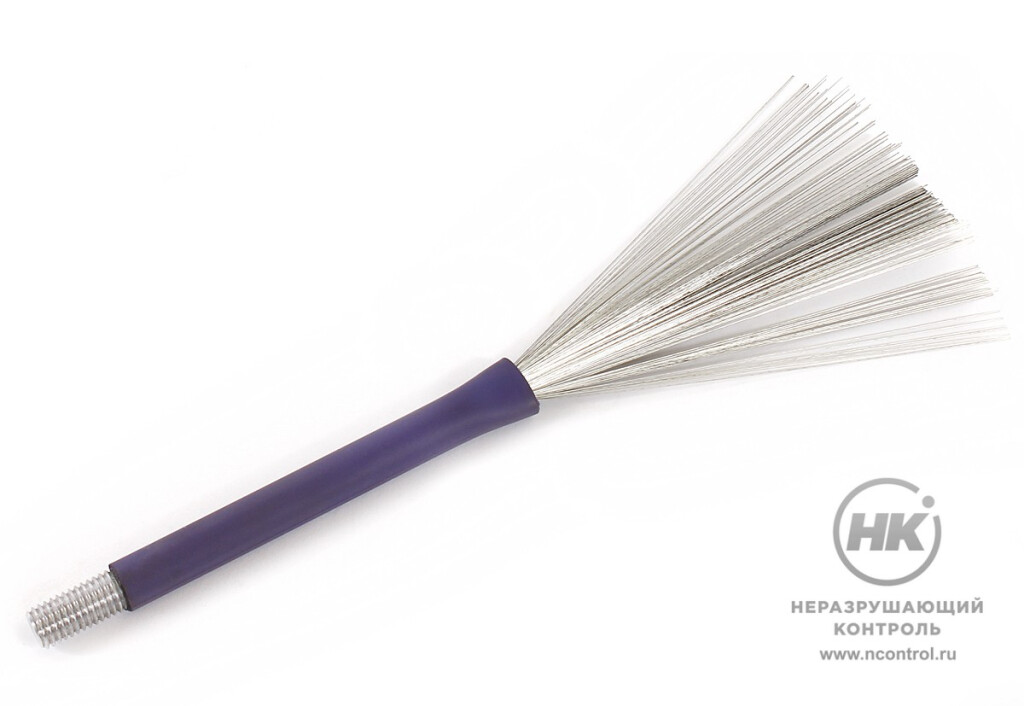

щёточный веерный электрод;
Т-образный электрод;
удлинитель для электрода;
фиксатор;
провод заземления с магнитом и зажимом;
штырь-заземлитель;
переходные кабели для заряда аккумулятора;
зарядное устройство;
аккумулятор 2 шт.;
термосумка для блока контроля;

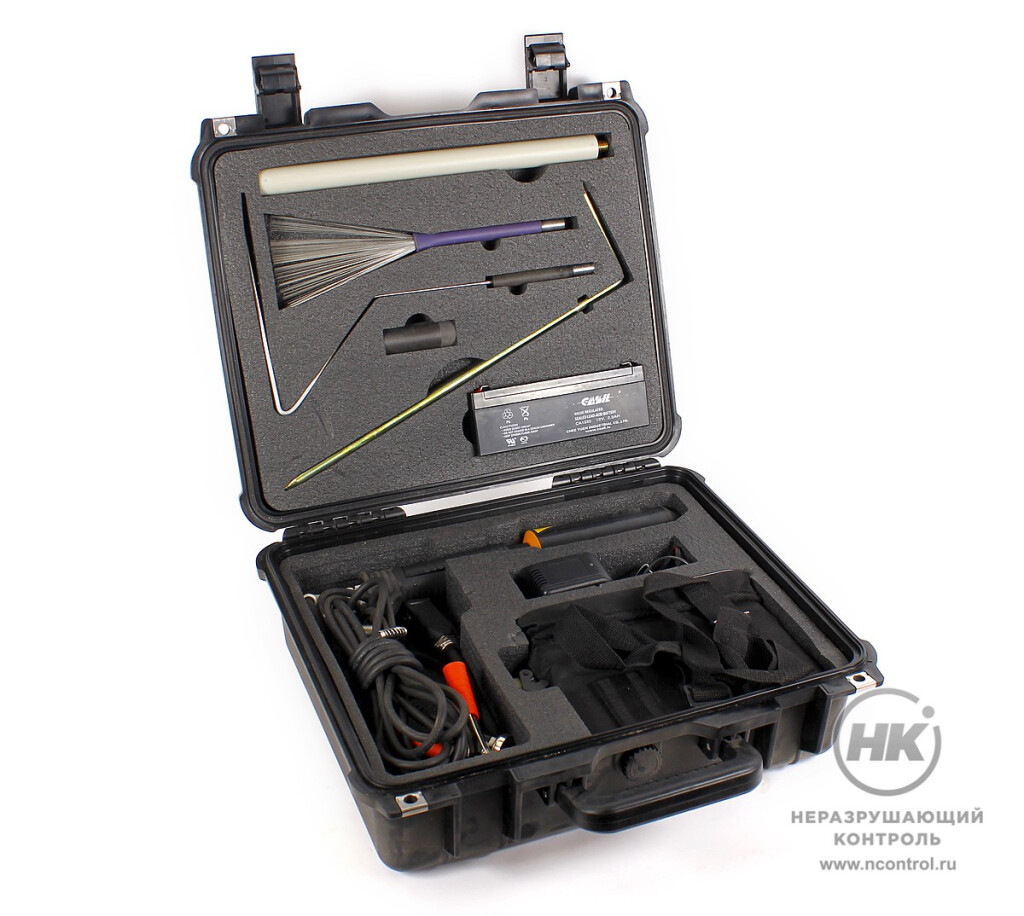

чемодан для хранения и транспортировки;
руководство по эксплуатации.

Принадлежности

пружинный электрод диаметром до 1 520 мм;
вспомогательный резиновый электрод сэлектробезопасной рукояткой;
малогабаритный Т-образный электрод;
кольцевой резиновый электрод;
щёточный волосяной электрод;
плоский резиновый электрод;
серповидный электрод;
внутритрубный дисковый электрод;
удлинители для электродов длиной 0,3 – 2 м;
провод заземления длиной до 20 м;
дополнительные аккумуляторы;
электробезопасная рукоятка;
съёмная рукоятка.

Объект контроля	Толщина покрытия	Прибор	Электроды
Плоские и квазиплоские поверхности Сварные соединения Цилиндрические поверхности Изделия сложной формы Отверстия	до 1 ммдо 6 ммдо 16 мм	«Корона 1»«Корона 2.1»«Корона 2.1», «Корона 2.2»	щёточный веерный; щёточный волосяной; плоский резиновый; кольцевой резиновый; серповидный; Т-образный; внутритрубный дисковый; плоский резиновый лепестковый
Внешняя поверхность труб диаметром 30 – 275 мм	0,05 – 1 мм0,4 – 6 мм	«Корона 1»«Корона 2.1», «Корона 2.2»	кольцевой резиновый; серповидный; щёточный веерный; плоский резиновый; плоский резиновый лепестковый; щёточный волосяной
Внешняя поверхность труб диаметром 275 – 1500 мм	0,05 – 1 мм0,4 – 6 мм1 – 16 мм	«Корона 1»«Корона 2.1»«Корона 2.2»	пружинный кольцевой; кольцевой резиновый; серповидный; Т-образный; щёточный веерный; плоский резиновый; плоский резиновый лепестковый; щёточный волосяной
Внутренняя поверхность труб с длиной контроля до 2 м	0,05 – 1 мм0,4 – 6 мм	«Корона 1»«Корона 2.1»	внутритрубный дисковый; Т-образный; щёточный веерный; плоский резиновый; плоский резиновый лепестковый; щёточный волосяной
Внутренняя поверхность труб с длиной контроля до 14 м	0,05 – 1 мм0,5 – 4 мм0,8 – 10 мм	«Корона 1В», 7 кВ«Корона 1В», 20 кВ«Корона 1В», 40 кВ	внутритрубный дисковый; внутритрубный «ёршик»
Внешняя или внутренняя поверхность труб впоточном производстве	0,05 – 10 мм	«Корона С» «Константа-КПТ»	все виды электродов

Технические характеристики

Диапазон регулировки испытательного напряжения на электроде	5 – 40 кВ
Дискретность установки испытательного напряжения	0,1 кВ
Частота следования импульсов испытательного напряжения	50 Гц
Толщина контролируемых покрытий	до 16 мм
Диаметр контролируемых труб сиспользованием пружинных электродов	до 1 520 мм
Диаметр контролируемых труб сиспользованием внутритрубных дисковых электродов	от 60до 1 420 мм
Рекомендуемая скорость перемещения электрода	не более 0,15 м/с
Наименьшее расстояние между двумя дефектами, фиксируемыми как раздельные	25 мм
Время установления рабочего режима после нажатия кнопки«КОНТРОЛЬ»	не более 5 секунд
Сигнализацияэлектрического искрового пробоя	световая и звуковая
Тип индикатора напряжения на электроде	цифровой 3-х разрядный ЖК-дисплей
Питание	герметичный свинцово-кислотный аккумуляторс автоматической регулировкой внутреннего давления
– номинальное напряжение	12 В
– ёмкость	не менее 2,2 А/ч
– ресурс	не менее 1 000 циклов «заряд-разряд»
– индикация разряда	при снижении напряжения до 11,5 В
– автоматическое выключение	при разряде аккумулятора до 11 В
– общепромышленный	от -20 до +45 °С
–низкотемпературный	от -45 до +45 °С
Потребляемый токв режиме контроля при напряжении питания 12 В, испытательном напряжении 40 кВ	не более 0,5 А
Время непрерывной работы	от 5 до 8 часов
Рабочие условия эксплуатации:
– температура воздуха	от -40 до +50 °С
–относительная влажность воздуха при +25°С	до 95 %без конденсации влаги
–атмосферное давление	от 86,6 до 106,6 кПа
Габариты блока контроля	240×149×52 мм
Массаблока контроляс аккумулятором	2 кг
Габаритывысоковольтного трансформатора-держателя	Ø 57×380 мм
Массавысоковольтного трансформатора-держателя	1,3 кг
