Пружинный кольцевой электрод

Пружинный кольцевой электрод [фото №1] Пружинный кольцевой электрод [фото №2] Пружинный кольцевой электрод [фото №3]

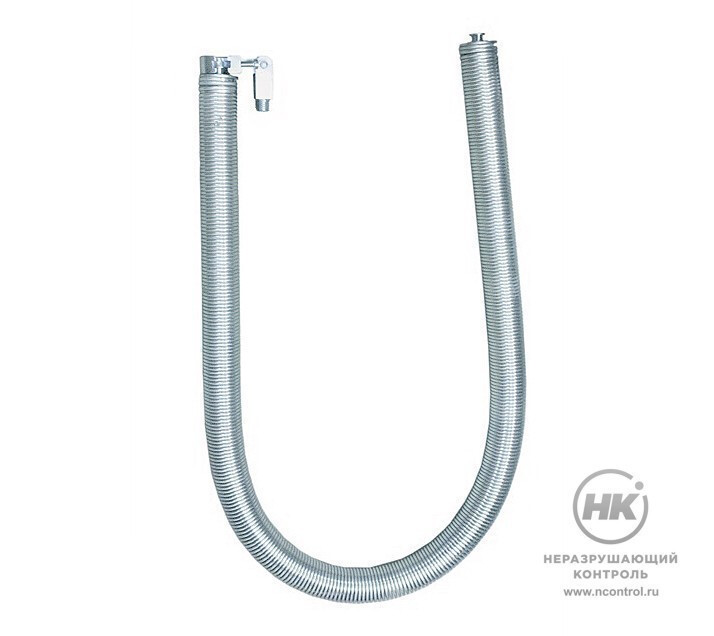

Пружинный кольцевой электрод [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Пружинный кольцевой электрод предназначен для определения мест нарушений сплошности наружных изоляционных покрытий труб диаметром от 80 до 2240 мм. Используется в составе электроискровых дефектоскопов «Корона 1»,«Корона 2.1», «Корона 2.2» либо аналогичных по назначению.

Электрод свинчивается, собирается на трубе, зацепляется удлинителем высоковольтного трансформатора-держателя и вручную прокатывается оператором по трубе на заданное расстояние. При контроле труб большого диаметра для исключения перекосов и перескакивания пружины предпочтительнее использовать двухзахватную схему перемещения электрода.



до 2240 мм
Максимальный диаметр контролируемой трубы

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • позволяет контролировать 100% поверхности трубы за один проход;
  • захват с фиксатором исключает соскальзывание крепления и раскрытие пружины;
  • сборная конструкция электрода позволяет набирать длину пружины для требуемого диаметра трубы;
  • возможность использования с двумя захватами.

Комплектация

  • пружинный кольцевой электрод;
  • концевая гайка, 2 шт.;
  • инструкция.

Принадлежности

  • диэлектрическая штанга;
  • пружина длиной 1 м;
  • захваты.

Технические характеристики

Б19С19С32
Назначениеподведение электрического напряжения к поверхности изоляционного покрытия объекта контроля
Материалбериллиевая бронзанержавеющая стальнержавеющая сталь
Объект контролявнешняя поверхность трубы
Диаметр контролируемых труб80-425 мм80-629 мм426-2240 мм
Совместимость с дефектоскопами«Корона 1»«Корона 2.1»«Корона 2.2»
