Толщиномер покрытий «Константа К5»

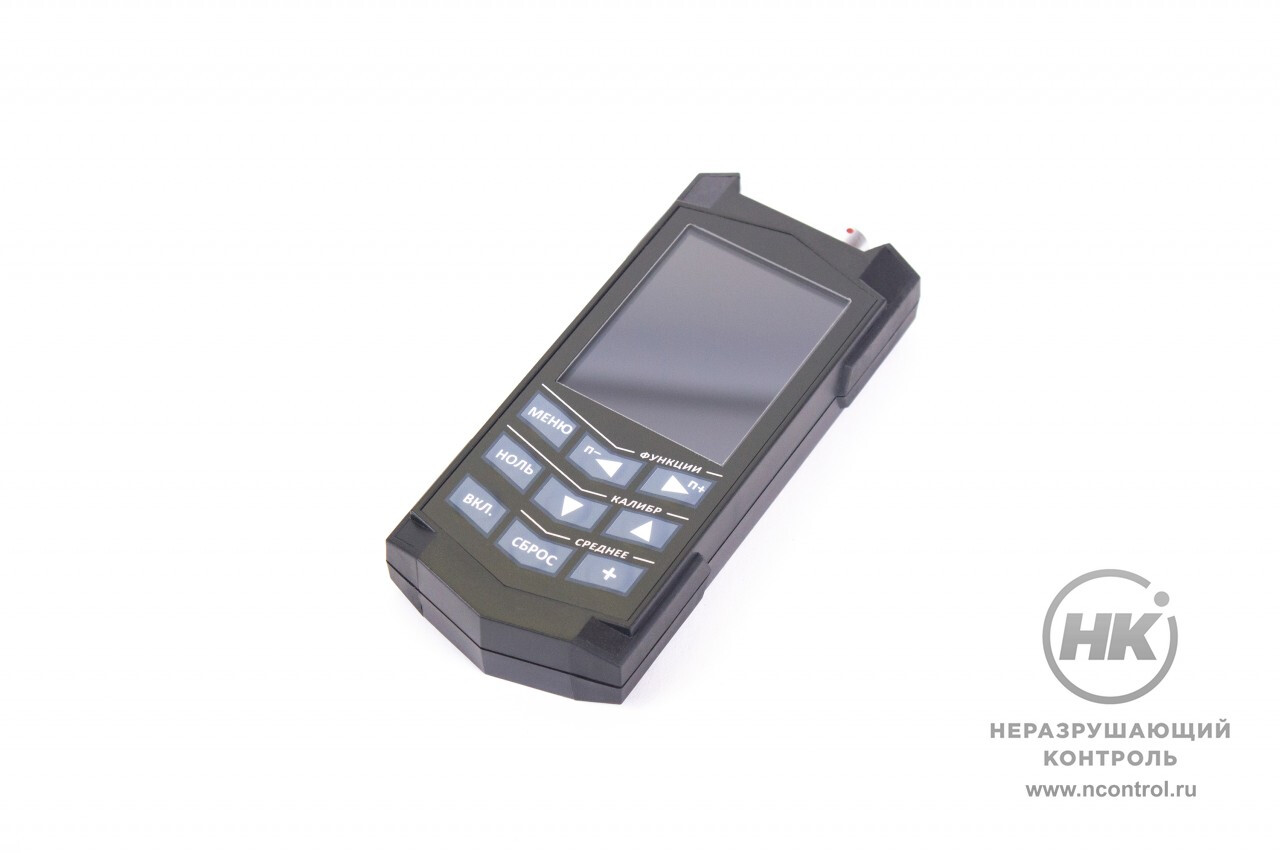

Толщиномер покрытий «Константа К5» [фото №1] Толщиномер покрытий «Константа К5» [фото №2]
Толщиномер покрытий «Константа К5» [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Многофункциональный прибор «Константа К5» предназначен для измерения толщины защитных покрытий всех типов и для контроля параметров технологического процесс нанесения покрытий. Также прибор измеряет глубину пазов и оценивает шероховатость поверхности после пескоструйной или дробеструйной обработки. Соответствует ГОСТ 31993 (ГОСТ Р 51694 до 01.08.2014), ISO 2808.

Прибор комплектуется различными типами датчиков в зависимости от задач и объектов контроля, в том числе для измерения толщины многослойных и неферромагнитных покрытий.



до 120 мм
Контроль толщины

Документы в PDF

Скачать карточку в формате PDF
Описание типа СИ
Руководство по эксплуатации
Декларация о соответствии Таможенного Союза
Свидетельство СИ РФ
Сертификат СИ Белоруссии
Свидетельство СИ Украины

Принцип работы

Принцип действия К5 при измерении толщины покрытий и глубины пазов основан на вихретоковом фазовом, вихретоковом параметрическом и импульсном магнитоиндукционном методах получения первичной информации. При измерении температуры воздуха, влажности воздуха, температуры поверхности металла применяются цифровые интегральные микросхемы. Принцип действия интегральных микросхем основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления от температуры.

Преимущества

  • Большой выбор износостойких преобразователей под разные типы задач;
  • Использование комбинации импульсного индукционного и вихретокового частотного (параметрического) методов получения первичной информации;
  • 500 ячеек памяти результатов;
  • Сохранение и передача результатов на ПК;
  • Возможность контроля покрытий на изделиях с повышенной шероховатостью до Rz=400 мкм, малоразмерных деталях и деталях с малыми радиусами кривизны, на внутренних поверхностях полых изделий;
  • Возможность контроля покрытий на изделиях с повышенной шероховатостью, малоразмерных деталях и деталях с малыми радиусами кривизны, на внутренних поверхностях полых изделий;
  • Отсутствие температурного и временного дрейфа показаний;
  • Хранение градуировочных характеристик во встроенной памяти преобразователя.

Назначение

Измерение толщины

  • диэлектрических (лакокрасочных, эмалевых, порошковых, мастичных, пластиковых, тефлоновых, анодноокисных, фосфатных и т.д.) покрытий на изделиях из черных и цветных металлов
  • металлических неферромагнитных (цинковых, хромовых, кадмиевых и т.д.) покрытий на изделиях из черных металлов
  • неферромагнитных покрытий на внутренних поверхностях труб и цилиндрических изделий
  • многослойных покрытий
  • стенок крупногабаритных изделий из стекло- и углепластиков в процессе формования и сдачи и при одностороннем доступе
  • защитного слоя бетона до арматуры с возможностью определения расположения арматуры в железобетонных конструкциях

Контроль параметров

  • шероховатости поверхности после пескоструйной или дробеструйной обработки
  • влажности воздуха, температуры воздуха и поверхности металла, температуры точки росы, разности температур металла и точки росы

Комплектация

  • блок обработки информации
  • комплект мер толщины и эталонных оснований (в зависимости от выбранных преобразователей)
  • зарядное устройство
  • кабель USB A - mini USB
  • паспорт
  • руководство по эксплуатации,
  • чехол
  • кейс

Технические характеристики

Диапазон измерения (зависит от подключенного преобразователя)от 0 до 120 мм
Число преобразователейне ограничено
Методы автокалибровкиноль-калибровка на непокрытом основании;
двухточечная
Число ячеек памяти результатовдо 500 с разбивкой на группы
Температурный диапазон:
– для прибораот -10 до +40 °С
– для преобразователейот -30 до +50 °С (+350 °С спец. исполнение)
Питаниевстроенный Li-Ion аккумулятор 3,7 – 4,2 В; 1500 – 1700 мА/ч
Время непрерывной работы300 часов
Интерфейсканал связи USB 2.0; разъём Lemo
Габариты120×60×25 мм
Масса150 г
