Обнаружение и измерение размеров трещин во впадине наружной замковой резьбы бурового оборудования ручным преобразователем и механизированным сканером, во впадине внутренней замковой резьбы ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

Принцип действия

Комплект состоит из первичного преобразователя, механического сканирующего приспособления (сканера), блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов.

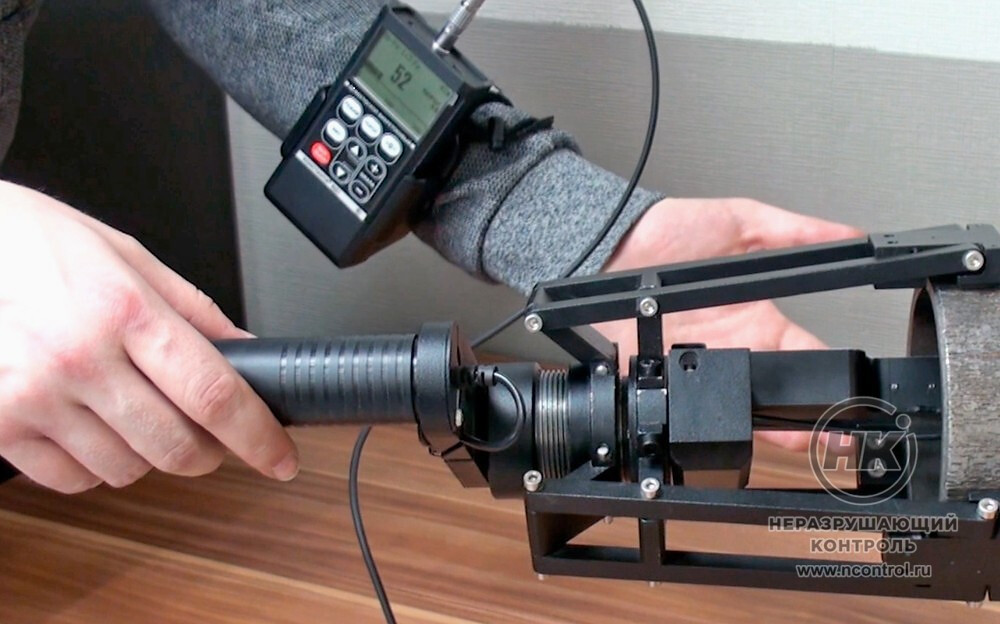

Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие. Преобразователь устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. При проведении контроля первичный преобразователь никогда не касается поверхности резьбы, что исключает его износ и повреждение.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование внутренней резьбы производится ручным способом. Преобразователь закрепляется на каретке, которая прокатывается оператором по ручейку резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой, исключающий истирание и повреждение преобразователя. С применением ручного преобразователя и каретки, помимо контроля внутренней резьбы, возможен ручной контроль наружной резьбы.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 1,0 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа.

Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей.Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.

3  мм
Протяженность зоны контроля



Документы в PDF

Особенности

  • один комплект для контроля любой замковой резьбы с углом профиля 60°;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 1,0 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • измерение глубины и протяженности обнаруженных трещин;
  • настройка дефектоскопа нажатием одной кнопки;
  • нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • контроль как наружной резьбы (сканером), так и внутренней резьбы (вручную);
  • контроль разгрузочных канавок высоколокальным преобразователем;
  • контроль тела трубы, сварного шва, выборок под ключ.

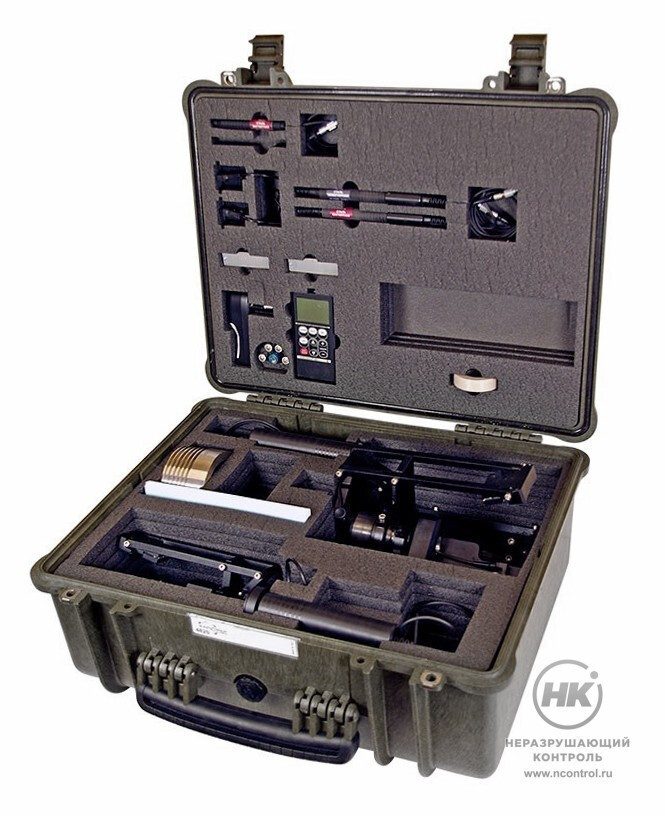

Комплектация

  • блок обработки и отображения информации - дефектоскоп «Константа ВД1»;
  • руководство по эксплуатации;
  • методика поверки;
  • сканер типа «Паук», в составе:устройство позиционирования и перемещения;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 16 до 45 мм;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 35 до 105 мм;
  • каретка для удержания преобразователя на резьбе;
  • вихретоковый преобразователь к сканеру типа «Паук» для контроля резьбы ферромагнитных или немагнитных объектов (по требованию заказчика на выбор);
  • руководство по эксплуатации сканера с методикой контроля;
  • преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4 (для ручного контроля наружной и внутренней резьбы);
  • паспорт на преобразователь ПФ-Р4-1х3-Fe и каретку ККЗ-4;

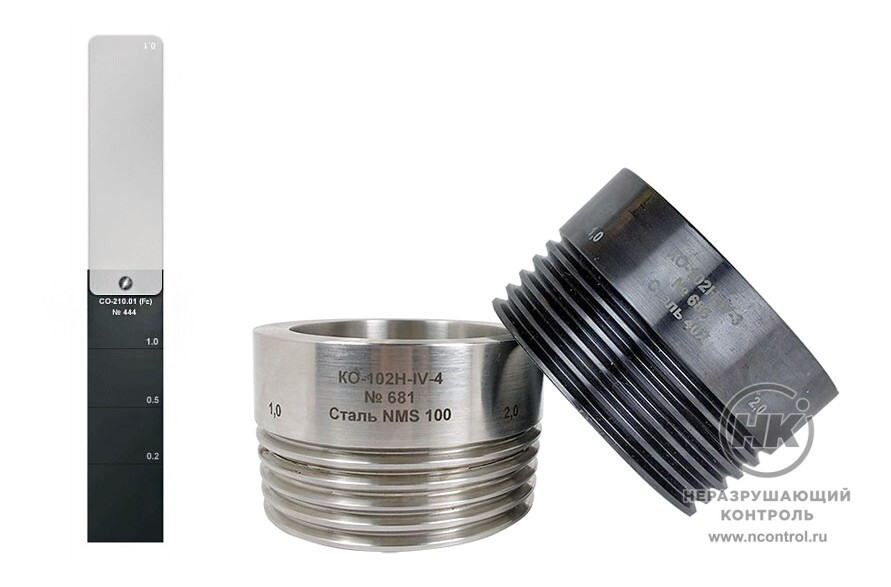

  • контрольный образец КО-102Н-IV-3 или КО-102Н-IV-4;
  • паспорт на контрольный образец КО-102Н-IV-3 или КО-102Н-IV-4;

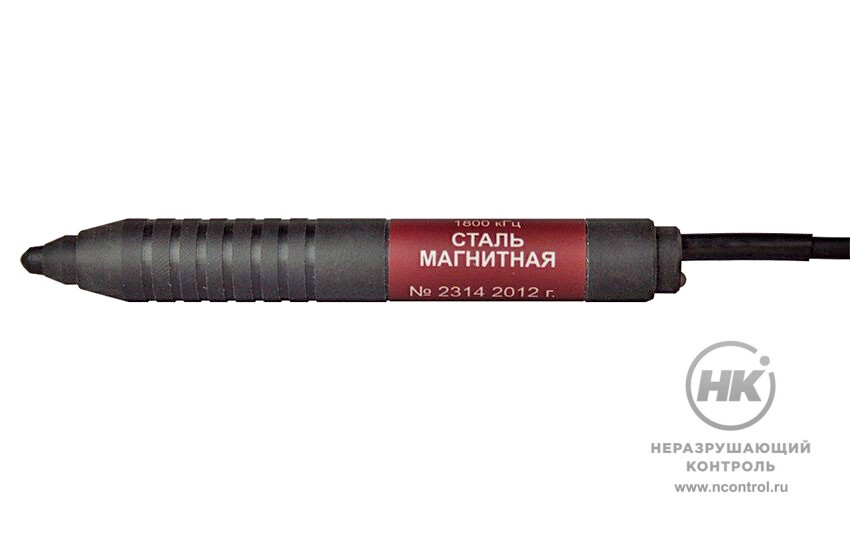

  • вихретоковый преобразователь ПФ-ОН-4-Fe;
  • сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт);
  • контрольный образец СО-210.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
  • паспорт на контрольный образец СО-210.01 (Fe);
  • аккумуляторы ААА (4 шт);
  • зарядное устройство;
  • головные телефоны;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta – Data»;
  • упаковка.

Принадлежности

  • преобразователь для сканера типа «Паук» для контроля немагнитной нержавеющей стали;
  • преобразователь для сканера типа «Паук» для контроля ферромагнитной стали;
  • преобразователь ПФ-Р4-1х3-SS-NFM;
  • преобразователь ПФ-Р4-1х3-Fe;
  • каретка ККЗ-4;
  • сканеры типа «Скоба» на различные диаметры:ССН-25-50;
  • ССН-45-90;
  • ССН-70-140;
  • ССН-105-210;
  • запасные преобразователи и преобразователи других типов, представленных в каталоге;
  • контрольный образец из нержавеющей немагнитной стали КО-102Н-IV-4;
  • контрольные образцы других типоразмеров резьбы: КО-86Н-IV-3, КО-133Н-IV-3, КО-88Н-I-3, КО-102Н-IV-4;
  • контрольные образцы замковой резьбы других типоразмеров из ферромагнитной и нержавеющей немагнитной стали;
  • сканеры для контроля внутренней резьбы;
  • преобразователь ПФ-ОН-14-Fe, (для контроля тела бурильной трубы, радиусных переходов, сварного шва);
  • контрольный образец СО-211.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-14-Fe).

Технические характеристики

Материал контролируемых объектов

сталь ферромагнитная;

сталь немагнитная (см. комплект поставки).

Тип контролируемой замковой резьбы

профиль I, II, III, IV, V, VI по ГОСТ 50864-96;

профиль I, II, III, IV, V по ГОСТ 28487-90;

треугольная резьба по ГОСТ 631-75;

любой типоразмер по ТУ-1324-001-86528288-2010 (кроме з-83).

Диаметр контролируемой наружной резьбы от 30 мм до 210 мм
Диаметр внутреннего отверстия трубы от 16 мм до 105 мм
Минимальный диаметр контролируемой внутренней резьбы 61 мм
Минимальная длина контролируемой резьбы 35 мм
Протяженность зоны контроля 3 мм
Допускаемая толщина загрязнения или смазки 0/1,0 мм
Минимальный обнаруживаемый дефект – трещина, глубиной 0,1 мм
Диапазон измерения глубины трещины 0/3¸2 мм
