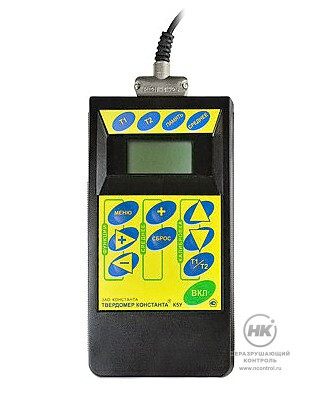

Твердомер «Константа К5Д»

Товар снят
с производства

В избранное

Сравнить

Электронный твердомер металлов динамический ударный «Константа К5Д». Работает со сменными преобразователями следующих типов: тип D, тип DC, тип D+15, тип G, тип C. Снят с производства. Замена — «Константа ТД».

Назначение электронного твердомера «Константа К5Д»

Измерение твердости изделий из конструкционных материалов, углеродистых и низколегированных сталей. Применим для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов.

9 вольт
питание

Реализует динамический метод оперативного контроля, характеризующийся широким диапазоном и малой погрешностью измерений вместе с простотой обслуживания в процессе измерения твердости.

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Описание типа СИ

Особенности

оперативность измерения;
наличие большого числа сменных преобразователей и насадок позволяет решать большинство задач контроля;
при необходимости прибор может быть укомплектован дополнительными преобразователями, мерами твердости, а также может быть произведена градуировка прибора под нестандартные материалы и изделия;
автоматическое отключение питания;

отстройка от влияния положения преобразователя относительно горизонта при измерениях;
возможность запоминания калибровок и результатов измерения в энергонезависимой памяти прибора с последующей передачей в IBM PC по каналу RS 232 для статистической обработки и хранения с использованием программы CONSTANTA-DATA;
гарантийный срок эксплуатации – 2 года.

Комплектация

блок обработки информации с преобразователем;
зарядное устройство;
аккумуляторы НИКА – 2 шт.;
паспорт;

методика поверки;
дискета с программой связи с IBM PC и обработки измерительной информации CONSTANTA-DATA;
тара.

Технические характеристики

Диапазон измерения твердости:
- по Бринеллю, НВ	95…450
- по Роквеллу, НRСэ	20…70
- временного сопротивления, Мпа	370… 1740
Основная погрешность измерения:
по Бринеллю, НВ, не более
- в диапазоне (90…150)	+/- 10
- в диапазоне (150…300)	+/- 15
- в диапазоне (300…470)	+/- 20
по Роквеллу, НRСэ,	не более +/- 2
Число замеров для вычисления среднего	до 99
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости	5
Число ячеек памяти результатов измерения	500
Питание	9 В (батарея Крона)
Время непрерывной работы от батареи типа Alkaline, час	не менее 100
Габаритные размеры, мм, не более:
блока обработки информации	153 х 80 х 30
преобразователей D,C	Ø 27 x 145
преобразователей D+15,D+15_U	Ø 37 x1 50
преобразователя DС	Ø 27 x 90
преобразователя G	Ø 33 x 255
Масса твердомера, кг, не более
блока обработки информации	0,25
преобразователей D,C	0,125
преобразователей D+15,D+15_U	0,130
преобразователя DС	0,1
преобразователя G	0,34
