Серповидный электрод

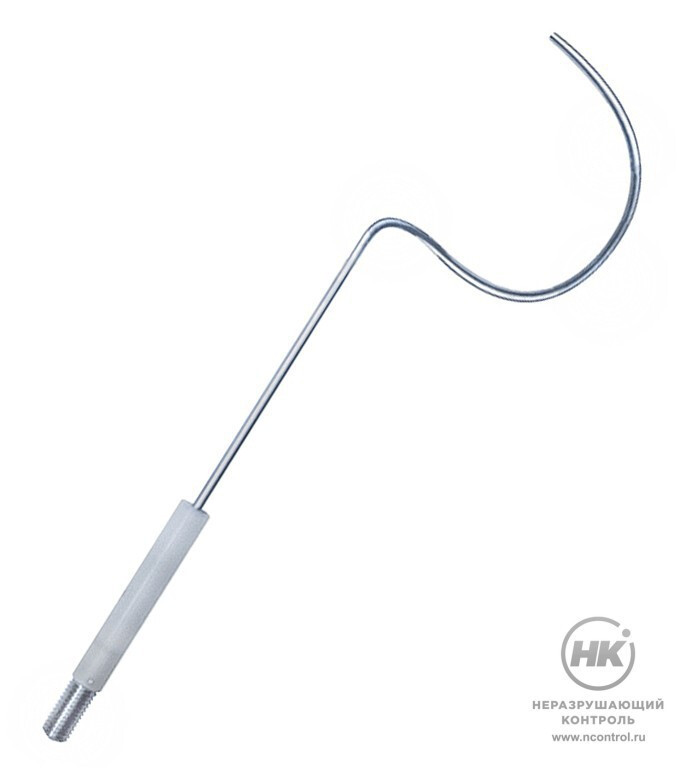

Серповидный электрод [фото №1]
Серповидный электрод [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Серповидный электрод предназначен для определения мест нарушений сплошности наружных изоляционных покрытий труб диаметром от 25 до 1 020 мм. Используется всоставе электроискровых дефектоскопов «Корона 1»,«Корона 2.1», «Корона 2.2» либо аналогичных по назначению.

Простая конструкция серповидного электрода позволяет охватывать часть поверхности трубы при его перемещении во время контроля. Исследование поверхности, в зависимости от длины электрода и степени охвата трубы, производится за 2 либо 4 прохода. Конструктивное исполнение электрода зависит от диаметра контролируемой трубы.

1 020мм
Максимальный диаметр контролируемой трубы

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • электрод на половину образующей окружности трубы выпускается на диаметры труб от25до530мм;
  • электрод на четверть образующей окружности трубы выпускается для труб диаметром до1020мм.

Технические характеристики

Назначение подведение электрического напряжения к поверхности изоляционного покрытия объекта контроля
Материал нержавеющая сталь
Объект контроля внешняя поверхность трубы
Диапазон диаметров контролируемых труб 25 – 530 мм для электродов на половинуокружности трубы, до1 020 мм для электродов на четверть окружности трубы
Совместимость с дефектоскопами «Корона 1», «Корона 2.1», «Корона 2.2»
