Константа-нож

Константа-нож [фото №1]
Константа-нож [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

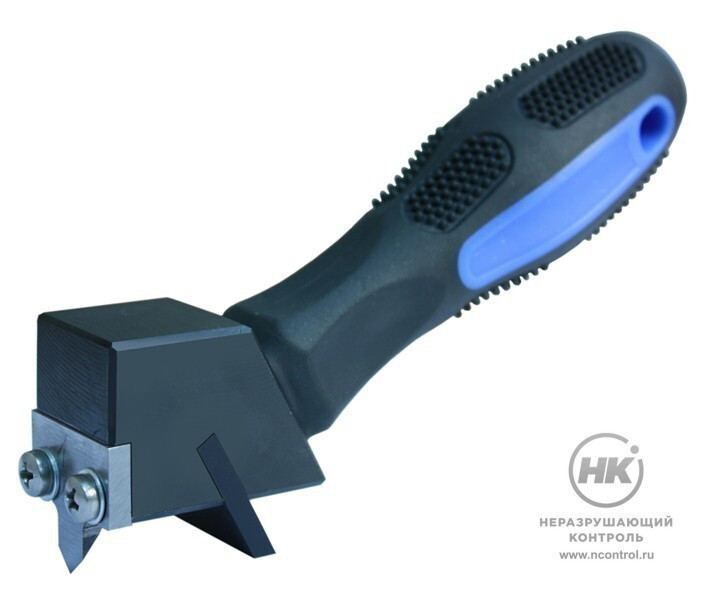

Константа-нож предназначен для определения толщины отвердевших покрытий на любых основаниях, таких как бетон, дерево, пластики и т.п. Позволяет определить толщину отдельного слоя многослойного покрытия.

Комплектуется тремя сменными резаками (№1, №2, №10), позволяющими увеличить диапазон измеряемых толщин и получить необходимую точность измерений.

3
Сменных ножа

Принцип измерения

По всей толщине покрытия до подложки специальным резаком выполняется надрез, а затем измеряется его ширина, которая пропорциональна толщине покрытия.

Методика измерения

  • по покрытию контрастным маркером провести линию.
  • вставить в ручку необходимый для испытания резак.

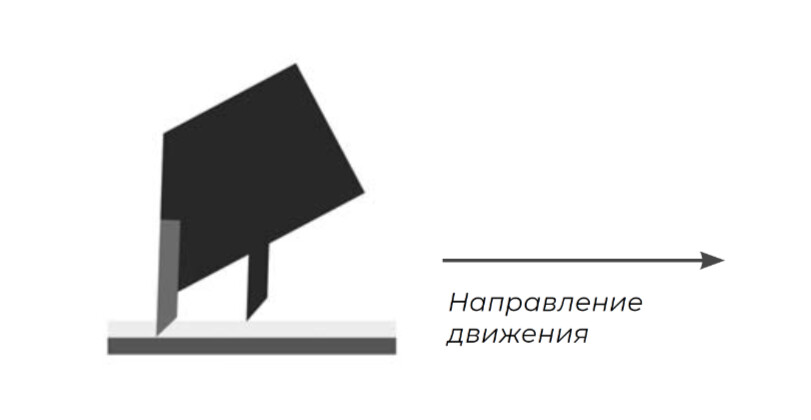

  • прижать нож к покрытию и с достаточно сильным нажимом провести по покрытию поперек контрастной линии на расстояние примерно 25 мм, прорезая покрытие до подложки. В результате на покрытии образуется V-образный надрез по всей толщине покрытия до подложки.
  • поверхность покрытия в месте надреза очистить мягкой кистью от отслоившихся кусочков.
  • с помощью микроскопа замерить ширину надреза.

Толщину слоя покрытия (или толщину любого из слоев многослойного покрытия) определить по формуле (на примере слоя a):

где а' - измеренная ширина надреза;  N - номер резака (1; 2; 10).

Документы в PDF

Скачать карточку в формате PDF

Комплектация

  • ручка-держатель;
  • 3 сменных ножа;
  • руководство по эксплуатации;
  • упаковка.

Технические характеристики

  • толщина измеряемого покрытия определяется длиной шкалы измерительного микроскопа;
  • погрешность измерения — половина цены деления шкалы измерительного микроскопа;
  • габаритные размеры: не более 160х40х40 мм.
№ Диапазон, мкм Точность, мкм
1 0÷[Длина шкалы, мкм] ±1/2[Ц.д. шкалы, мкм]
2 0÷[Длина шкалы, мкм]/2 ±1/4[Ц.д. шкалы, мкм]
3 0÷[Длина шкалы, мкм]/10 ±1/20[Ц.д. шкалы, мкм]
