Тепловизионный модуль для БПЛА GTIR800Z

Купить
В избранноеВ избранное
СравнитьСравнить

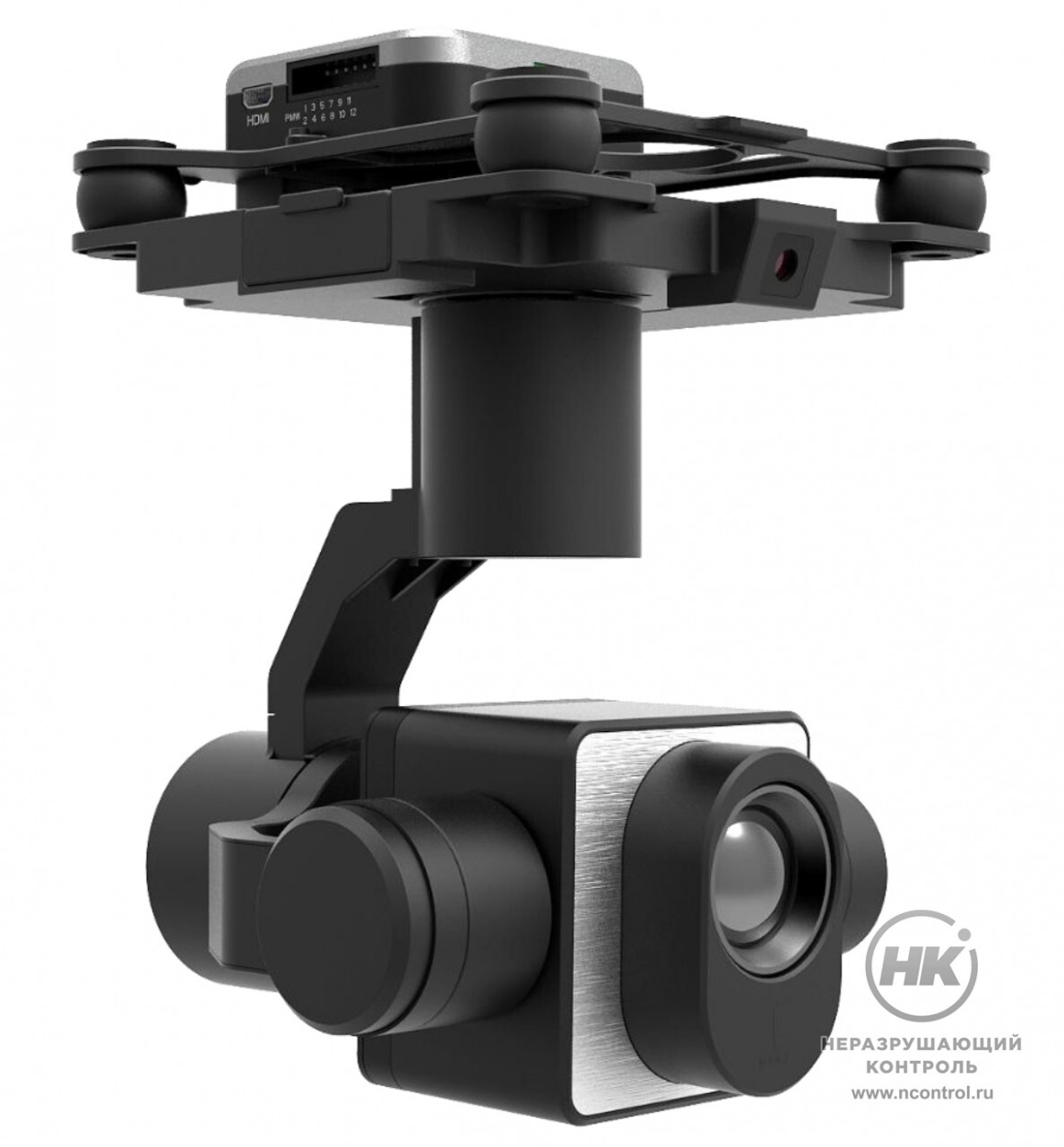

Тепловизионный подвес GTIR800Z, совмещающий съемку на инфракрасную и обычную камеры, предназначен для установки на квадрокоптер. Подходит для инспекции линий электропередач, контроля в энергетике, незаменима в спасательных операциях.

Компактный модуль GTIR800Z весом 470 грамм считывает как видимое, так и инфракрасное электромагнитное излучение. Габариты прибора 160мм × 150мм × 151мм.

470  гр
Вес квадрокоптера


Документы в PDF

Принцип работы

GTIR800Z работает как PTZ-камера( Pan-Tilt-Zoom), поддерживающая удаленное управление. Это означает, что дроном с установленным модулем можно будет управлять как одним устройством с помощью родного ПО квадрокоптера.

Особенность PTZ-камер в том, что их программа в их прошивке анализирует изменение пикселей получаемого изображения в динамике. При обнаружении такого участка камера поворачивается, чтобы переместить видоискатель в центр колебания пикселей.

 PTZ-камеры бывают с механическими или магнитными приводами. Здесь - внешнее устройство механического привода.

Камера

В корпусе модуля совмещены 2 камеры: обычная 1280*720 и тепловизионная с разрешением 800*600, частотой 25Гц.

Инфракрасная камера анализирует диапазон температур от -20℃ до +150 ℃. Поддерживаются 9 цветовых схем для визуализации тепловизионных данных, яркость и контрастность можно настроить вручную.

Функции, общие для камер: запись фото и видео, автофокус одним нажатием кнопки.

4 режима отображения данных:

  1. Видимый
  2. Инфракрасный
  3. Окно с инфракрасным режимом поверх отображения видимого
  4. Окно с видимым режимом поверх отображения инфракрасного.

Разрешительная документация

С 2015 года на территории РФ обязательна регистрация беспилотников: Минтранс ввел в полномочия Росавиации обязанности по учету данных БПЛА. Обязательно получение лицензии на управление каждым зарегистрированным беспилотником.

Согласно Постановлению Правительства РФ от 03.02.2020 № 74 , “в случае ...полётов беспилотных воздушных судов массой до 30 кг….в пределах прямой видимости в светлое время суток на высотах менее 150 метров от земной или водной поверхности” можно не согласовывать план полёта с Росавиацией (Федеральным агентством воздушного транспорта).

Тем не менее, необходимо ознакомиться со следующими документами:

  1. Воздушный кодекс РФ, статья 33. Государственная регистрация и государственный учет воздушных судов.
  2. Министерство транспорта России регламентируют полеты техники документом "Федеральные правила использования воздушного пространства Российской Федерации".
  3. Федеральный закон «О внесении изменений в Воздушный кодекс РФ в части использования беспилотных воздушных судов (БПЛА)» от 30 декабря 2015 года.
  4. Федеральный закон от 03.07.2016 № 291-ФЗ "О внесении изменений в Воздушный кодекс РФ".
  5. Требования к регистрации дронов территориальных органов МВД, ФСБ.

Технические характеристики

 Общий вес
< 470 г (включая распределительную коробку)
 Размер 160мм × 150мм × 151mm
 Способ установки Камера PTZ, распределительная коробка автомат, съемная
 Внешний интерфейс ШИМ、S-BUS、Последовательный порт、RS-422

PTZ

 Трехосная система стабилизации

Азимут, крен, тангаж

 Угол рамы

Азимутальная ось: -200 ° ~ 200 °
Вал ролика: -45 ° ~ 45 °
Ось тангажа: -135 ° ~ 45 °

 Дистанционный угол

Азимутальная ось: -180 ° ~ 180 °
Ось тангажа: от -90 ° до 30 °
 Максимальная скорость вращения > 30 ° / с
 Производительность стабилизации изображения Точность стабилизации изображения: ≤ 0,02 °
 Навигация Азимут следует за углом тела, осью тангажа и стабилизирующим изображением оси крена

Камера

 Разрешение

Инфракрасный: 800 * 600
Видимый свет: 1280 * 720

 Фокусное расстояние

Инфракрасный: 20 мм F1.2
Видимый свет: 3 мм F2.2
 Режим изображения Инфракрасный, видимый, инфракрасный картинка в картинке, видимый картинка в картинке
 Режим масштабирования Инфракрасный: фокусировка одной кнопкой , микро-фокусировка + —
Видимый свет: фокусировка одной кнопкой
 Формат хранения изображений Инфракрасный: JPG, Видимый: JPG
 Формат хранения видео  Инфракрасный :: mp4 、irgd, видимый: mp4

 Измерение температур

Диапазон температур: -20 ~ ~ 150 ℃
Точность: ± 2 ℃ или ± 2% (в зависимости от того, что больше)
 Тип карты памяти MicroSD, поддержка 128G
 Температура эксплуатации -20 ° С ~ 55 ° С
