Стационарная тепловизионная система Guide IR236

Стационарная тепловизионная система IR236 предназначена для одновременного измерения температуры большого количества людей в потоке. Оповещает оператора об обнаружении человека с повышенной температурой. Применяется для досмотра в аэропортах, на вокзалах, в метро, на проходных промышленных и гражданских объектах, входах и выходах мест с высокой проходимостью.

Детектор устанавливается на место камеры наблюдения либо на стойку из стандартной комплектации. Высота вместе со стойкой - 2200 мм. Подходит для сред с температурами от - 10℃ до + 50℃, и степенью влажности до 90%.

Устройство

Детектор на неохлаждающей матрице регистрирует изменения ИК-излучения в своем поле обзора. Как и в большинстве стационарных тепловизионных систем, тепловизор IR 236 после проведения скрининга передает данные на компьютер, на котором установлено специализированное ПО. В нем данные обрабатываются и выводятся на монитор.

Оператор вместо того, чтобы стоять с портативным тепловизором на проходной, может сидеть за монитором ПК в отдельной комнате и принимать решения, опираясь на автоматические оповещения системы.

Поэтому стационарная тепловизионная система выигрывает перед портативным прибором в возможности контроля непрерывного потока людей, скорости, а также безопасности оператора.

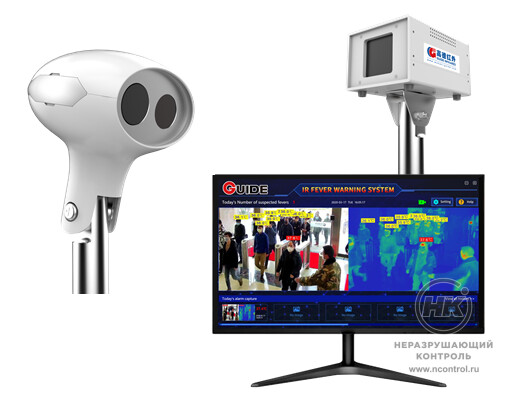

Система состоит из оптического блока, блока управления и эталонного излучателя АЧТ.

12 В
Адаптер для подключения питания

Оптический блок системы

IR 236 совмещает в одном корпусе с габаритами 173 мм ×184 мм×212 мм тепловизор и камеру Full HD 1080p. Поэтому удобно заменить камеру наблюдения на IR236 и проводить скрининг незаметно.

Тепловизор работает на базе неохлаждаемого детектора на оксиде ванадия. Эта технология часто применяется в портативных тепловизорах для уменьшения стоимости и размеров корпуса.

Объектив камеры имеет угол обзора 38° х 28° и фокусное расстояние 9.7 мм. Электропитание подключается через адаптер на 12 В.

Блок управления

Блоком управления становится любой ПК или ноутбук пользователя с установленным на него ПО из комплектации и подключенным оптическим блоком. Окно программы разворачивается на весь экран монитора, в центре транслируется видео с камеры и его термограмма. Область с температурой выше заданного порога отображается красным цветом, при обнаружении раздается звуковой сигнал.

Благодаря тому, что тепловизор совмещен с камерой, видео в режиме реального времени выводится на экран в двух вариантах.

Также есть поддержка истории скрининга: можно хранить и управлять скриншотами всех случаев срабатывания сигнализации на повышенную температуру.

Калибровка

В комплект входит АЧТ и стойка для него. АЧТ - абсолютно черное тело - это эталонный излучатель, поддерживающий на своей поверхности очень точное значение температуры - до сотых долей градуса. Используется как эталон для калибровки тепловизора.

В начале работы с системой АЧТ устанавливается на расстоянии нескольких метров от камеры. Все время работы камеры постоянно происходит ее автоматическая калибровка по АЧТ, а в случае отключения эталонного излучателя на монитор блока управления выводится предупреждение. Именно постоянная сверка с АЧТ позволяет измерять температуру объектов в поле зрения с погрешностью ≤ ± 0.3 ℃.

Распознавание человека

Искусственный интеллект проводит автоматический захват всех лиц в кадре.

Можно вручную выбрать и зафиксировать высокотемпературный объект на видео, чтобы детектор на него не реагировал и не отвлекал оператора. Эта же фильтрация возможна в автоматическом режиме: алгоритмы нейросетей распознают людей на видео и не будут выделять на термограмме осветительные приборы, горячие напитки, еду, сигареты и другие объекты с высокой температурой.

Рекомендуемая дистанция камеры до проверяемого потока людей от 2 до 8 метров при ширине прохода от 3 до 5 метров.

Технические характеристики

Разрешение в инфракрасном диапазоне 400 × 300 @ 17μm, где 17μm - размер пикселя
Тип детектора VOX
Частота кадров 25Hz
Тепловая чувствительность/NETD 40 мк
Фокусное расстояние 9.7mm
Поле зрения/FOV 38 ° × 28 °
Разрешение  2 млн пикселей
Протокол передачи данных по сети HTTP, RTSP
Сетевой интерфейс корпуса камеры Двусторонний, видимый свет 100M,
инфракрасный 1000M
Напряжение на входе DC 12V
Источник питания ≤12W
Влажность <90% (без образования конденсата)
Ударопрочность 30g 11ms, IEC60068-2-27
Вибрация 10HZ ~ 150Hz ~ 10Hz 0.15мм, IEC60068-2-6
Рабочая температура  -10 ~ 50 ℃ (температура окружающей среды
16 ~ 32 ℃)
Вес ≤45кг (на момент отгрузки)
Размер корпуса камеры 173мм×184мм×212мм
Высота камеры 2200мм включая стойку
