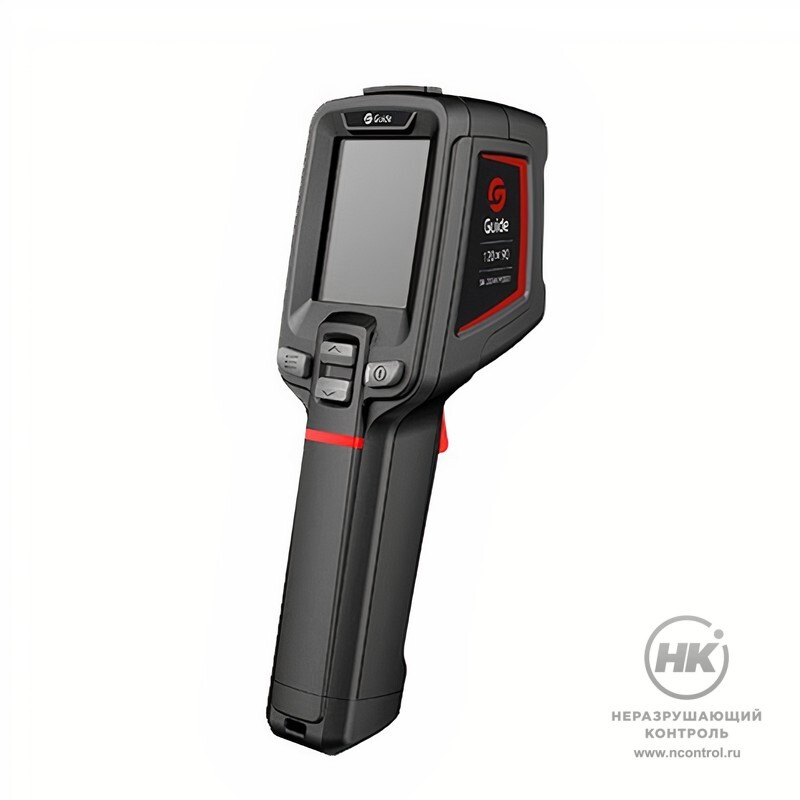

Портативный медицинский тепловизор Guide T120H

Медицинские портативные тепловизоры серии Т120 могут обнаружить человека с повышенной температурой как в режиме индивидуального контроля, так и при исследовании потока людей. Работают безопаснее и быстрее точечных инфракрасных пирометров. Подходят для анализа эпидемиологической обстановки как на промышленном предприятии, так и в других общественных местах.

Применимы для контроля и снижения распространения вирусов и респираторных заболеваний, сопровождающихся повышением температуры. Тепловизор идеален для установки на КПП предприятий.

Устройство и принцип работы

В основе работы тепловизора - матрица, которая регистрирует изменения ИК-излучения.Полученные данные матрица передает на электронную схему. На схеме хранятся цветовые палитры: они задают цвет и яркость каждому значению температуры. Полученное изображение выводится на дисплей.

Обычное стекло не пропускает ИК-излучение, поэтому для линз тепловизоров чаще всего используют германий. Германий дороже, чем пластик или стекло, и протирать его следует аккуратно, не прикладывая особых усилий.

Guide T120 генерирует ИК-изображения с разрешением 120 × 90 при размере пикселя 17 мкм и выводит их на дисплей с частотой кадров 25Гц. Для человеческого глаза это сопоставимо с режимом реального времени. При превышении заданной вручную температуры срабатывает сигнализация. Термограммы можно сохранить на карту памяти, которая присутствует в базовой комплектации, и в формате JPG передать на ПК через порт USB.

IP-54
Класс защиты

Детектор

В тепловизорах используются охлаждающие и неохлаждающие матрицы. Отсутствие охлаждения уменьшает радиус действия прибора, но позволяет сэкономить на стоимости производства и уменьшить габариты прибора.

Детектор - базовый элемент неохлаждаемого тепловизора. Оксид ванадия, на основе которого работает детектор Guide T120, обладает наибольшей чувствительностью и лучшими характеристиками по линейности для детекции электромагнитного излучения в области 7-14 мкм. Это излучение соответствует излучению от тел с температурами -50…+50 С.

Дисплей

На дисплее тепловизора каждый пиксель - это считанное матрицей значение температуры. У Guide T120 6 цветовых палитр и TFT-дисплей с диагональю 2,4 дюйма.

Особенности и специфика применения

Guide T120 - бюджетный тепловизор для контроля эпидемиологической ситуации на предприятии.

Может применяться как для индивидуальной проверки температуры с 1 метра, так и для скрининга помещения. Посадочное отверстие с резьбой 1/4  предполагает размещение на штативе, к примеру, на проходной. Максимальное расстояние до человека при измерении составляет 1,5 метров, что обеспечивает безопасность проверяющего.

  • Цветной ЖК-дисплей 2,4 дюйма с разрешением 240×320
  • Эргономичные кнопки для работы в перчатках
  • Определение температуры с точностью до +/- 0,5C
  • Автоматическое оповещение при превышении заранее заданной температуры
  • Встроенная функция записи термограмм на карту памяти. Карта памяти входит в базовую комплектацию
  • Поддержка русского языка в меню
  • 8 часов автономной работы
  • Интерфейс USB Type-C

Комплектация

  • Тепловизор
  • Ремешок на запястье
  • Краткое руководство пользователя;



  • Адаптер для зарядки;
  • Вилка, кабель USB Type-C;
  • Карта памяти 16G TF.

Технические характеристики

Разрешение в инфракрасном диапазоне  120 × 90 @ 17μm, где 17μm - размер пикселя
Тип детектора VOX / 7,5 ~ 14 мкм
Частота кадров 25Hz / 9HZ
Тепловая чувствительность/NETD 60 мк
Фокусное расстояние 2.28mm / F1.13
Поле зрения/FOV 50 ° × 38 °
Пространственное разрешение/IFOV 7,6 мрад
Фокус постоянный
Дисплей 2,4-дюймовый IPS технология TFT-дисплей
Разрешение экрана 320 × 240
Тип изображения ИК изображение
Цветовые палитры 6: белый горячий, железный красный, горячий железный, арктический, радуга 1, радуга 2
Диапазон температур 20-50 ° C
Точность ± 0,5℃(окружающая температура составляет 25℃, температура объекта 32-42℃)
Место измерения центральная точка
Автоматическое отслеживание горячих и холодных точек есть
Аварийная сигнализация максимальный и минимальный точечный сигнал тревоги на весь экран
Память TF карта (стандартная 16G, до 32G)
ИК-формат изображения полный радиометрический (JPG) (120 х 90)
Видимое изображение нет
USB Type-С
Wi-Fi нет
Мобильное приложение  нет
Программное обеспечение для ИК-анализа ПК есть
Аккумулятор Литий-ионный
Время работы батареи >8 часов
Время зарядки 2,5 часа
Рабочая Температура -10 ℃ ~ 50 ℃
Температура хранения -40 ℃ ~ 70 ℃
Защита IP54, испытание на падение с 2 метров
Сертификация CE / ROHS / FCC
Вес ≈350 г
Размер 194mm * 61.5mm * 76mm
