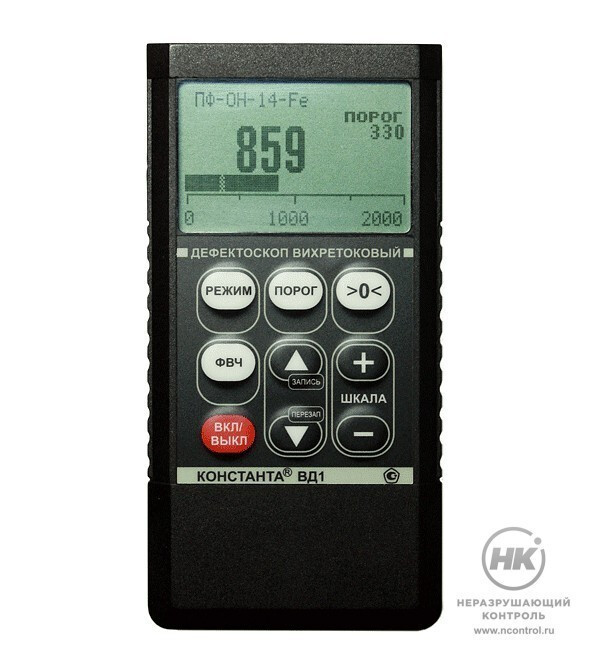

Вихретоковый дефектоскоп «Константа ВД1»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Малогабаритный цифровой дефектоскоп ВД1 предназначен для обнаружения поверхностных и подповерхностных трещин (в т.ч. под защитными покрытиями) в изделиях из ферромагнитных и неферромагнитных металлов и сплавов.

Прибор оснащен статическим и динамическим режимами контроля. Работает через неравномерно распределенные защитные покрытия и загрязнения.
У прибора индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и наушниках. Аналоговая шкала помогает быстро обнаруживать дефект. Цифровая шкала служит для оценки глубины трещин.

50 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Регистрационное удостоверение Ространснадзора

Декларация о соответствии Таможенного Союза

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Свидетельство СИ Украины

Сертификат СИ Казахстана

Область применения

сварочные производства — контроль качества сварных соединений;
металлообработка — выявление трещин, пор и других дефектов;
нефтегазовая отрасль — проверка трубопроводов;
авиация и судостроение — контроль металлических конструкций;
машиностроение — гарантия надежности и безопасности изделий.

Особенности

широкий набор преобразователей;
не требуется перенастройка прибора:настраивается автоматически по данным хранимым в самом преобразователе;

износостойкость преобразователя;
высокая чувствительность преобразователей обеспечивает встроенная в них электроника.

Комплектация

электронный блок с преобразователем ПФ-ОН-4-Fe без контрольного образца;
аккумуляторы ААА –2 шт.;
зарядное устройство;
наушники;

паспорт;
кейс для хранения и транспортировки;
контрольные образцы (поставляются по отдельному заказу).

Технические характеристики

Рабочий диапазон частот	50Гц..30МГц
Глубина обнаруживаемых дефектов, мм	от 0,05*
Минимальное раскрытие обнаруживаемых трещин, мм	от 0,002*
Индикация	матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации, световая сигнализация на преобразователе, звуковая сигнализация в корпусе прибора и через подключаемые наушники
Тип звуковой сигнализации	многотональная по уровню сигнала, прерывистая по превышению порога дефекта
Температурный диапазон	для прибора -10..+40 С, для преобразователя -20..+50 С
Питание	2 аккумулятора ААА
Габаритные размеры электронного блока	120 х 60 х 25 мм
Масса	0,15 кг
Время непрерывной работы	50 часов

* зависит от типа подключенного преобразователя
