Ультразвуковой толщиномер «Булат 3»

Контроль изделий под покрытием

Отсутствие необходимости удалять защитное покрытие при измерении толщины металла значительно ускоряет процесс контроля, исключая трудоемкую операцию зачистки поверхности.
Для проведения контроля используются два различных метода: ЭХО-ЭХО, основанный на измерении времени между последовательными отражениями сигнала, и ЗОНД-ЭХО-ПОКРЫТИЕ, вычисляющий толщину по разности между общим временем прохождения ультразвука через покрытие и металл и временем пробега через покрытие. Примечательно, что метод ЗОНД-ЭХО-ПОКРЫТИЕ дает возможность определять и толщину самого покрытия. Использование нескольких методик измерений существенно повышает уверенность в достоверности результатов контроля.

Варианты отображения информации при проведении измерений

Цифры — это режим, в котором на дисплее отображается цифровое значение толщины изделия, а при использовании метода ЗОНД-ЭХО-ПОКРЫТИЕ отображается и значение толщины покрытия. В этом режиме можно проводить настройку на скорость ультразвука в материале изделия, подстройку усиления, запись результатов измерения в память прибора и вызывать дополнительные режимы. В режиме Допуски прибор сигнализирует о выходе результата за заданные пределы, а в режиме Скан можно с максимальной частотой проведения измерений проводить поиск дефектов и утонений.

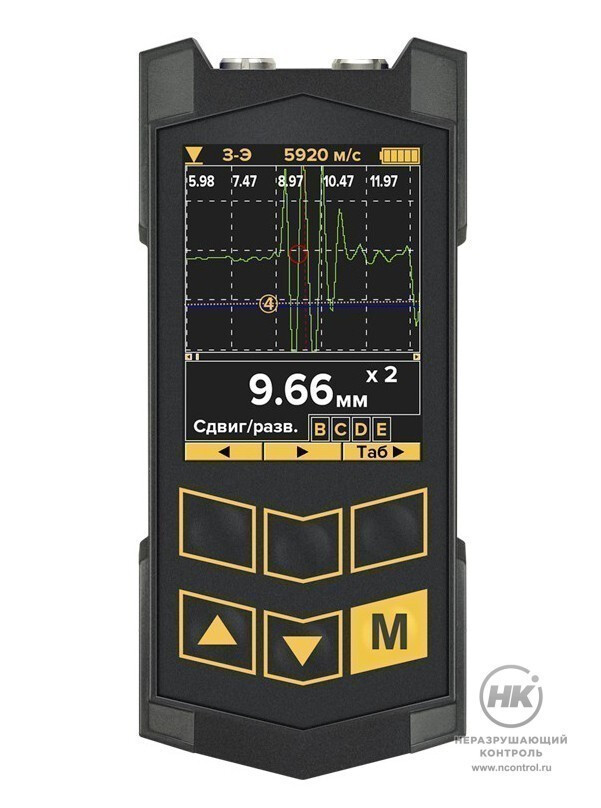

А-скан — на дисплее прибора отображается графическая картина сигнала, что позволяет определить, где находятся реальные эхо-сигналы и правильно ли фиксируется результат измерения. При использовании метода ЭХО-ЭХО-ЭХО (Э-Э-Э) прибор автоматически подстраивает усиление, определяет положение нужных отражений и выдает результат измерения, а экран с графическим отображением сигнала обеспечивает дополнительное подтверждение достоверности результата измерения. При работе с методом ЗОНД-ЭХО (З-Э) оператор может наглядно удостовериться в правильности точки срабатывания прибора (обозначается красным кружком), а при необходимости (например в случае срабатывания по второой полуволне) подстроить усиление или порог и границу начала измерения.

В-скан — результаты измерения отображаются на дисплее в виде поперечного сечения контролируемого изделия. Режим В-скан содержит три подрежима: Опции (режим задания настроек для проведения измерения); Работа (режим, в котором проводятся непосредственные измерения) и Память (режим, в котором можно записать результат измерения в память прибора).
