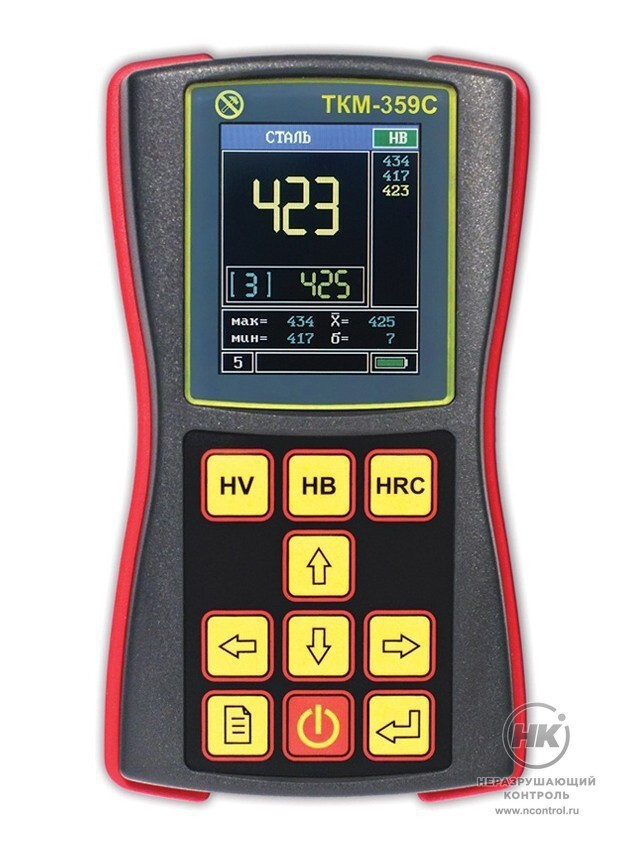

Динамический твердомер ТКМ-359С

Динамический твердомер ТКМ-359С [фото №1] Динамический твердомер ТКМ-359С [фото №2] Динамический твердомер ТКМ-359С [фото №3] Динамический твердомер ТКМ-359С [фото №4] Динамический твердомер ТКМ-359С [фото №5] Динамический твердомер ТКМ-359С [фото №6] Динамический твердомер ТКМ-359С [фото №7]
Динамический твердомер ТКМ-359С [фото №1]
Купить

Динамический твердомер ТКМ-359С — это более совершенная модификация твердомера ТКМ-359М. Обладает всеми возможностями этой модели и рядом дополнительных программных функций. Отличается исполнением корпуса.

Представлен в трёх комплектациях: «Базовая», «Специальная», «Максимум». Они различаются наличием сменных датчиков и дополнительных кабелей, позиционирующей насадки, контрольных образцов и мер твёрдости.



1 - 99 замеров
требуется для вычисления среднего значения

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации
Декларация о соответствии Таможенного Союза
Свидетельство СИ РФ
Описание типа СИ
Сертификат СИ Белоруссии

Устройство

Твердомер ТКМ-359С выполнен в прочном эргономичном корпусе, защищённом от попадания пыли и влаги благодаря прорезиненной конструкции. Обладает интуитивно понятным интерфейсом и цветным графическим дисплеем с расширенными возможностями отображения информации. Цветовая индикация предупреждает овыходе результата измерения за установленные пороговые значения. Пользователь может настроить параметры вывода на дисплей данных статистической обработки проведённых измерений.

Прибор ТКМ-359С может определять твёрдость следующих материалов: углеродистых конструкционных сталей, в том числе перлитного класса, высоколегированных, жаропрочных, коррозионностойких, нержавеющих сталей, цветных металлов и сплавов, чугунов, а также упрочняющих слоёв на стали.

Динамический твердомер ТКМ-359С имеет предварительно установленные шкалы для контроля серых, ковких и высокопрочных чугунов, легированных, инструментальных сталей, алюминиевых сплавов, латуни и бронзы. Характеристики, включённые в дополнительные шкалы, являются обобщёнными для соответствующих групп материалов. Необходимость калибровки зависит от степени возникающей допустимой погрешности измерения.

Динамический твердомер ТКМ-359С фото 1
Типы динамических датчиков и насадка к твердомеру ТКМ-359С.

Особенности

  • предустановленные шкалы для контроля ряда материалов со свойствами, отличающимися отуглеродистых конструкционных сталей;
  • вывод на дисплей графиков спользовательскими настройками либо поотношению к среднему значению;
  • внутренняя память на 12 400 результатов измерений;
  • анализ сохранённых результатов измерений;
  • пылевлагозащищённый корпус;
  • обнаружение мин. и макс. значений, вычисление среднего значения и среднеквадратичного отклонения от него;
  • возможность пользовательской установки границ контроля, цветовая сигнализация о выходе заэти границы;
  • цветной дисплей с регулировкой яркости ивозможностью выбора цветовой палитры;
  • связь с ПК через порт USB.

Базовая комплектация

  • электронный блок твердомера с аккумулятором;
  • зарядное устройство;
  • кабель для подключения к ПК;
  • CD-диск с программным обеспечением;
  • руководство по эксплуатации и паспорт;
  • свидетельство о поверке;
  • манжета для фиксации прибора на руке оператора;
  • ремень для фиксации прибора на груди оператора;
  • защитный чехол.

Дополнительные принадлежности

  • аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия;
  • эталонные меры твёрдости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75);
  • дополнительные соединительные кабели;
  • запасные аккумуляторы.

Варианты комплектов поставки

Тип комплекта«Базовый»«Специальный»«Максимум»
Датчик тип D+--
Датчик тип D, с разъёмом-++
Датчик тип E, с разъёмом--+
Датчик тип G--+
Позиционирующая насадка Z-359 для сложных поверхностей-++
Соединительный кабель для датчика, 2 шт.-++
Контрольный образец для твердомера-++
Комплект мер твёрдости МТБ--+
Сумка для переноски и хранения+--
Специализированный кейс для безопасной переноски и хранения-++

Технические характеристики датчиков

Вид датчикаТип датчикаРекомендуемые параметры изделияГабаритыОбласть применения
Динамический датчик тип D к твердомеру ТКМ-459Стип Dмасса 3 кг,
толщина 6 мм,
шероховатость Ra 3,2		Ø 21×138 ммШтатный датчик для решения основной массы задач контроля.
Динамический датчик тип Е к твердомеру ТКМ-459Стип Eмасса 3 кг,
толщина 6 мм,
шероховатость Ra 3,2		Ø 21×138 ммДатчик с индентором из поликристалла кубического нитрида бора применяется для массового контроля материалов повышенной твёрдости.
Динамический датчик тип G к твердомеру ТКМ-459Стип Gмасса 6 кг,
толщина 55 мм,
шероховатость Ra 7,2
ожидаемая твёрдость ≤ 450 НВ		Ø 29×200 ммКонтроль твёрдости изделий с высокой структурной неоднородностью: чугуны, бронза и т.д.По сравнению со штатным датчиком тип D энергия удара увеличена в 10 раз.

Технические характеристики твердомера

Диапазон измерений твёрдости по основным шкалам:
–по Бринеллю90 – 450 HB
–по Роквеллу C20 – 70 HRC
– по Виккерсу240 – 940 HV
Пределы абсолютной погрешности при измерении твёрдости по основным шкалам намерах твёрдости 2-го разряда:
– по Бринеллюв диапазоне 90 – 150 НВ:±10 НВ
в диапазоне 150 – 300 НВ:±15 НВ
в диапазоне 300 – 450 НВ:±20 НВ
–по Роквеллу С±2 HRC
–по Виккерсув диапазоне 240 – 500 HV:±15 HV
в диапазоне 500 – 800 HV: ±20 HV
в диапазоне 800 – 940 HV:±25 HV
Диапазон контроля твёрдости по справочным шкалам:
– по временному сопротивлению σв350 – 500 Мпа
–по Роквеллу А70,5 – 85,5 HRА
–по Роквеллу В51 – 100 HRВ
–по Шору D35 – 102 HSD
–по Лейбу D150 – 900 HLD
Диапазоны контроля твёрдости попредустановленным дополнительным шкалам для различных материалов:
–серые чугуны (с пластинчатым графитом)90 – 335 HB
–ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом)130 – 390 HB
–легированные, инструментальные стали80 – 900 HV, 20 – 70 HRC
–алюминиевые сплавы30 – 160 HB
–латуни (медно-цинковые сплавы)40 – 175 HB, 14 – 95 HRB
–бронзы (медно-оловянные, медно-алюминиевые)60 – 290 HB
Минимальный диаметр площадки для замера твёрдости на поверхности контролируемого изделиядатчики D, E — 21 мм, со снятой опорной шайбой — 6 мм
датчики G — 29 мм, со снятой опорной шайбой — 7 мм
Число замеров для вычисления среднего значения1 – 99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения3
Время одного замера твёрдости2 сек
Число шкал, программируемых пользователем3
Число возможных дополнительных калибровок к шкалам твердомерапо 5 для каждой шкалы
Ёмкость памяти12 400 результатов измерений
Максимальное количество именных блоков результатов измерений, создаваемых в памяти100
Дополнительная информация, выводимая надисплейпредыдущие результаты измерений серии,результаты дополнительной статистической обработки
Дополнительная статистическая обработка серии измерениймаксимум, минимум, среднее значение, среднеквадратичное отклонение отсреднего;
среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
количество результатов, выходящих за диапазон, задаваемый пользователем (заверхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы
Построение графиковотносительно среднего значения;
относительно значения, задаваемого пользователем;
относительно диапазона, задаваемого пользователем
Промежуточная интерполяция дополнительных шкалкусочно-линейная или кусочно-параболическая, определяется пользователем
Сигнализация о выходе результата измерения задопустимые границыцветовая; границы контроля задаются пользователем по каждой шкале отдельно; виды границ: больше, меньше, выход за диапазон
Связь с компьютеромUSB
ПитаниеLI-ion аккумулятор
Контроль состояния заряда аккумуляторапостоянная индикация в режиме измерений
Автоматическое выключениевремя выключения задаётся пользователем
ДисплейЖК, цветной,цветовая палитра и яркость регулируются пользователем
Подсветка дисплеявремя задаётся пользователем
Диапазон рабочих температурот -15 до +35 °С
Габариты электронного блока твердомера121×69×41 мм
Масса электронного блока твердомера300 г
Габариты датчика тип DØ 21×138 мм с кабелем,Ø 25×138 мм с разъёмом
Габариты датчика типGØ 29×200 мм с кабелем
Габариты датчика типEØ 21×138 мм с кабелем,Ø 25×138 мм с разъёмом
Масса датчиковне более 300 г
