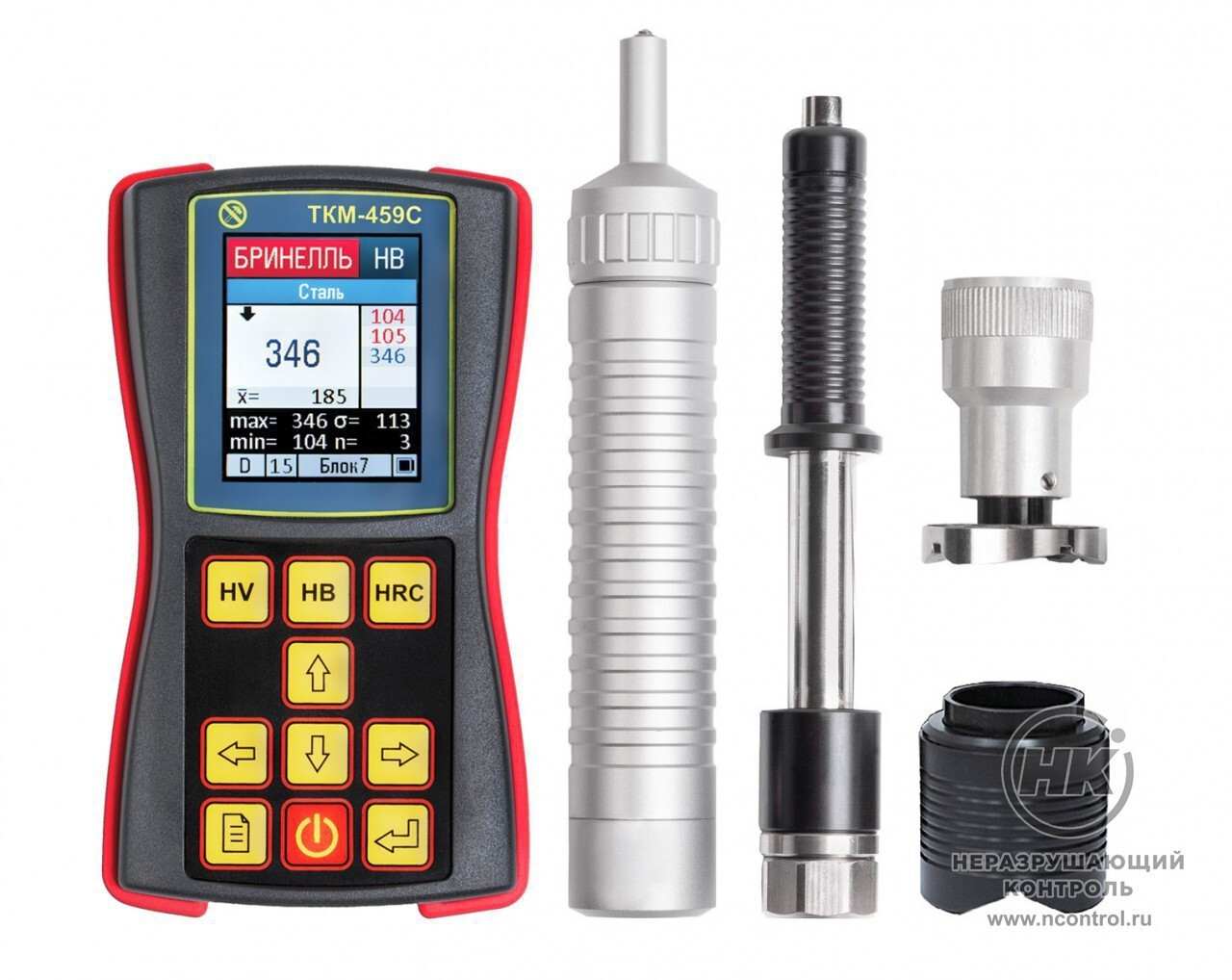

Ультразвуковой твердомер ТКМ-459С

Ультразвуковой твердомер ТКМ-459С [фото №1] Ультразвуковой твердомер ТКМ-459С [фото №2] Ультразвуковой твердомер ТКМ-459С [фото №3] Ультразвуковой твердомер ТКМ-459С [фото №4]
Ультразвуковой твердомер ТКМ-459С [фото №1]
Купить

Ультразвуковой твердомер ТКМ-459С — это более совершенная модификация прибора ТКМ-459М. Имеет новое исполнение корпуса. Представлен в нескольких комплектациях: «Базовая», «Специальная», «Максимум+», «Универсальный», «Универсальный+». Универсальные комплекты содержат дополнительные динамические датчики, что позволяет совмещать два метода твердометрии в одном устройстве.

Ультразвуковой твердомер ТКМ-459С обладает всеми возможностями модели ТКМ-459М и рядом дополнительных программных функций. Расширено представление данных на дисплее: вывод дополнительной информации, результатов статистической обработки, а также настраиваемых графиков.



2 метода
Твердометрии совмещает прибор в универсальной комлектации

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации
Декларация о соответствии Таможенного Союза
Свидетельство СИ РФ
Описание типа СИ
Сертификат СИ Белоруссии

Преимущество

Главной особенностью твердомера ТКМ-459С является возможность подключить к прибору не только ультразвуковые, но и динамические датчики. Выбор одной из универсальных комплектаций позволяет применять оба метода контроля твёрдости, используя один прибор. Это в значительной степени расширяет номенклатуру исследуемых металлов, сплавов и гальванических покрытий.

Ультразвуковые датчики к твердомеру ТКМ-459С
Типы утразвуковых датчиков и насадка для их позиционирования. Количество доступных датчиков зависит от выбранной комплектации.
Ультразвуковой твердомер ТКМ-459С фото 1Динамические датчики и насадка для их позиционирования доступны вуниверсальных комплектациях и под заказ.

Вы можете выбрать комплектацию в зависимости от требуемых задач контроля. Комплекты поставки различаются количеством и типами датчиков, наличием соответствующих насадок для позиционирования, образцов и мер твёрдости, а также вспомогательных приспособлений. По требованию заказчика всегда можно дополнить выбранную комплектацию другими сменными датчиками и принадлежностями.

Особенности

  • возможность подключения динамических датчиков, наличие датчиков зависит откомплектации;
  • внутренняя память на 12 400 результатов измерений с возможностью вывода информации о состоянии памяти;
  • функции анализа результатов измерений ипостроения графиков;
  • ударопрочный пылевлагозащищённый корпус;
  • статистическая обработка полученных данных: определение минимального и максимального значений, вычисление среднего значения исреднеквадратичного отклонения от него;
  • пользовательская установка пороговых значений, сигнал о выходе за их пределы;
  • USB-разъём служит для зарядки аккумулятора;
  • яркий цветной ЖК дисплей.

Ультразвуковой твердомер ТКМ-459С фото 2

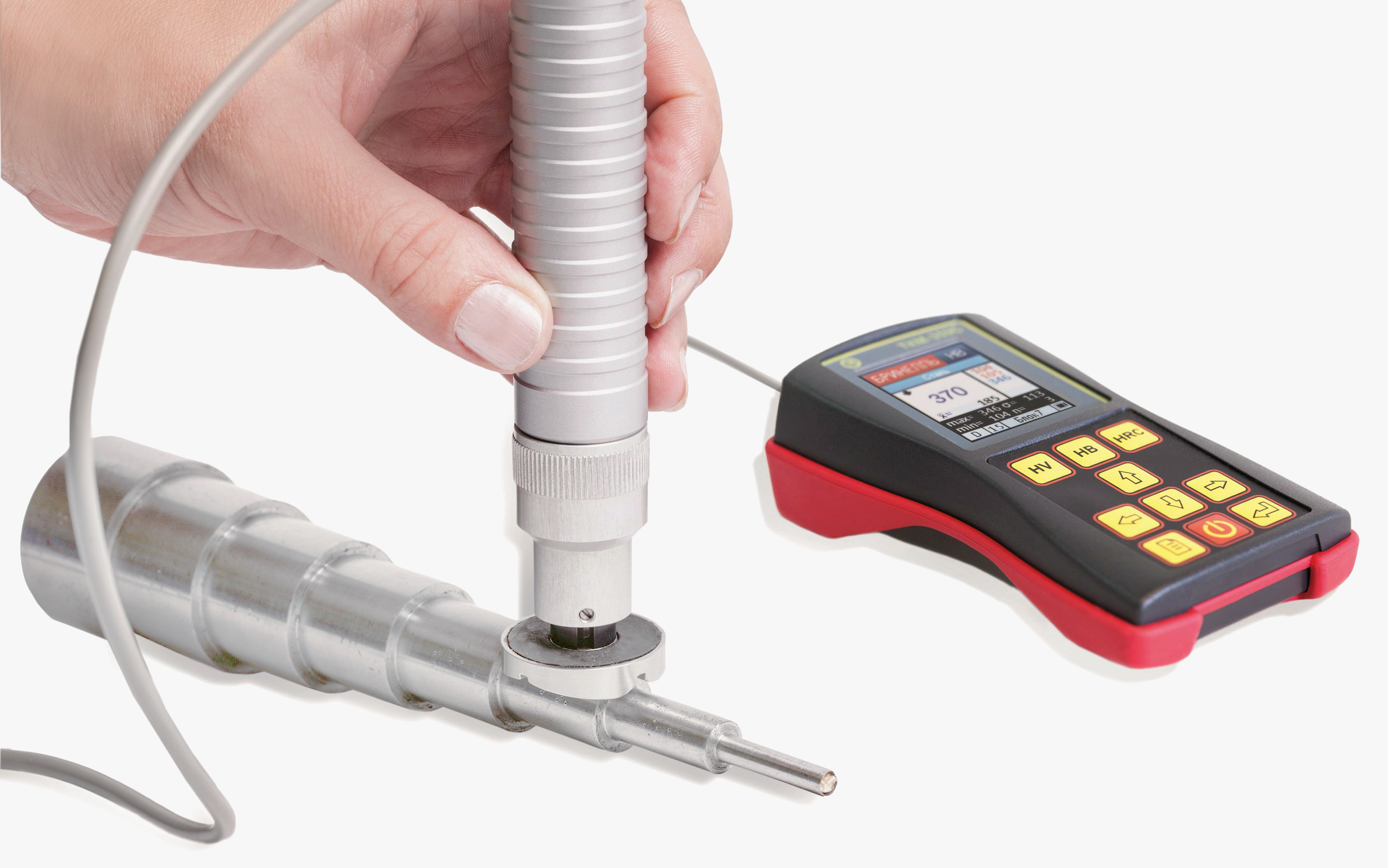

Контроль твёрдости твердомером ТКМ-459С с использованием УЗ датчика и насадки U-459

Базовая комплектация

  • электронный блок твердомера с аккумулятором;
  • штатный датчик тип А (50 Н);
  • зарядное устройство;
  • кабель для подключения к ПК;
  • CD-диск с программным обеспечением;
  • руководство по эксплуатации и паспорт;
  • свидетельство о поверке;
  • защитный чехол;
  • манжета для фиксации прибора на руке оператора;
  • ремень для фиксации прибора на груди оператора;
  • сумка/чемодан для безопасной переноски ихранения.

Дополнительные принадлежности

  • штатив для позиционирования датчиков твердомера, обеспечивающий стабильное усилие иперпендикулярность к измеряемой поверхности при контроле малогабаритных итонких изделий;
  • аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия;
  • сменные датчики различной конструкции для выполнения специализированных задач;
  • эталонные меры твёрдости Бринелля, Роквелла, Виккерса по ГОСТ 9031-75;
  • специальные контрольные образцы твёрдости изразличных материалов;
  • дополнительные соединительные кабели.

Варианты комплектов поставки

Тип комплекта«Базовый»«Специальный»«Максимум+»«Универсальный»«Универсальный+»
УЗ датчик тип А (50 Н)+++++
УЗ датчик тип Н (10 Н)--+--
УЗ датчик тип С (100 Н)--+--
УЗ датчик тип К (50 Н)--+--
УЗ датчик тип AL (50Н),наконечник 65 мм--+--
Динамический датчик типD---++
Позиционирующая насадка
U-459		-++-+
Позиционирующая насадка
Z-359		----+
Соединительный кабель для датчика1 шт.2 шт.2 шт., кабель для датчика К1 шт.2 шт.
Контрольные образцы твёрдости-HRC--HRC,HB,HV
Комплект эталонных мер твёрдости МТР--+--
Штатив для позиционирования датчика--+--
Аккумуляторная шлифовальная машинка--+--
Сумка для переноски ихранения+--+-
Специализированный кейс для переноски ихранения-++-+

Технические характеристики ультразвуковых датчиков

Вид датчикаТип датчикаНагрузкаРекомендуемые параметры изделияГабаритыОбласть применения
Ультразвуковой датчик тип А к твердомеру ТКМ-459Стип А50 H (5 кг)масса 1 кг,
толщина 3 мм,
шероховатость Ra 1,6		Ø 25×145 ммРешение основной массы задач контроля.
Ультразвуковой датчик тип А к твердомеру ТКМ-459Стип Н10 H (1 кг)масса 1 кг,
толщина 2 мм,
шероховатость Ra 0,8		Ø 25×145 ммКонтроль твёрдости гальванических покрытий: хром, медь, никель, цинк, олово и др.
Ультразвуковой датчик тип А к твердомеру ТКМ-459Стип С100 H (10 кг)масса 1 кг,
толщина 4 мм,
шероховатость Ra 3,2		Ø 25×145 ммКонтроль изделий с плохо подготовленной поверхностью.
Ультразвуковой датчик тип К к твердомеру ТКМ-459Стип К50 H (5 кг)масса 1 кг,
толщина 3 мм,
шероховатость Ra 1,6		Ø 36×76 ммКонтроль твёрдости внутри труб, ёмкостей и в подобных местах.
Ультразвуковой датчик тип AL к твердомеру ТКМ-459СтипAL50 H (5 кг)масса 1 кг,
толщина 4 мм,
шероховатость Ra 1,6		Ø 26×190 мм, длина наконечника 65 ммКонтроль твёрдости втруднодоступных местах.

Технические характеристики динамических датчиков

Вид датчикаТип датчикаРекомендуемые параметры изделияГабаритыОбласть применения
Динамический датчик тип D к твердомеру ТКМ-459Стип Dмасса 3 кг,
толщина 6 мм,
шероховатость Ra 3,2		Ø 21×138 ммРешение основной массы задач контроля.
Динамический датчик тип Е к твердомеру ТКМ-459Стип Eмасса 3 кг,
толщина 6 мм,
шероховатость Ra 3,2		Ø 21×138 ммДатчик с индентором из поликристалла кубического нитрида бора применяется для массового контроля материалов повышенной твёрдости.
Динамический датчик тип G к твердомеру ТКМ-459Стип Gмасса 6 кг,
толщина 55 мм,
шероховатость Ra 7,2
ожидаемая твёрдость ≤ 450 НВ		Ø 29×200 ммКонтроль твёрдости глубинных слоев изделия, материалов с высокой структурной неоднородностью: чугуны, бронза и т.д.

Технические характеристики твердомера

Диапазон измерений твёрдости по основным шкалам:
–по Бринеллю90 – 450 HB
–по Роквеллу C20 – 70 HRC
– по Виккерсу240 – 940 HV
Пределы абсолютной погрешности при измерении твёрдости по основным шкалам:
– по Бринеллюв диапазоне 90 – 150 НВ:±10 НВ
в диапазоне 150 – 300 НВ:±15 НВ
в диапазоне 300 – 450 НВ:±20 НВ
–по Роквеллу С±2 HRC
–по Виккерсув диапазоне 240 – 500 HV:±15 HV
в диапазоне 500 – 800 HV: ±20 HV
в диапазоне 800 – 940 HV:±25 HV
Диапазон контроля твёрдости по справочным шкалам:
– по временному сопротивлению σв350 – 1 500 Мпа
–по Роквеллу А70,5 – 85,5 HRА
–по Роквеллу В51 – 100 HRВ
–по Шору D35 – 102 HSD
Минимальный диаметр площадки для замера твёрдости на поверхности контролируемого изделия3 мм
Минимальный радиус кривизны выпуклой контролируемой поверхности4 мм
Минимальный радиус кривизны вогнутой контролируемой поверхности6 мм
Число замеров для вычисления среднего значения1 – 99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения3
Время одного замера твёрдости2 сек
Число шкал, программируемых пользователем3
Число возможных дополнительных калибровок к шкалам твердомерапо 5 для каждой шкалы
Ёмкость памяти12 400 результатов измерений
Максимальное количество именных блоков результатов измерений, создаваемых в памяти100
Дополнительная информация, выводимая надисплейпредыдущие результаты измерений серии,результаты дополнительной статистической обработки
Дополнительная статистическая обработка серии измерениймаксимум, минимум, среднее значение, среднеквадратичное отклонение отсреднего;
среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
количество результатов, выходящих за диапазон, задаваемый пользователем (заверхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы
Построение графиковотносительно среднего значения;
относительно значения, задаваемого пользователем;
относительно диапазона, задаваемого пользователем
Промежуточная интерполяция дополнительных шкалкусочно-линейная или кусочно-параболическая, определяется пользователем
Сигнализация о выходе результата измерения задопустимые границыцветовая; границы контроля задаются пользователем по каждой шкале отдельно; виды границ: больше, меньше, выход за диапазон
Связь с компьютеромUSB
ПитаниеLI-ion аккумулятор, зарядка через USB-разъём
Контроль состояния заряда аккумуляторапостоянная индикация в режиме измерений
Автоматическое выключениевремя выключения задаётся пользователем
ДисплейЖК, цветной,цветовая палитра и яркость регулируются пользователем
Подсветка дисплеявремя задаётся пользователем
Диапазон рабочих температурот -15 до +35 °С
Габариты электронного блока твердомера121×69×41 мм
Масса электронного блока твердомера300 г
