  5. Трещиномер электропотенциальный 281М

Трещиномер электропотенциальный 281М

Трещиномер электропотенциальный 281М [фото №1] Трещиномер электропотенциальный 281М [фото №2] Трещиномер электропотенциальный 281М [фото №3] Трещиномер электропотенциальный 281М [фото №4] Трещиномер электропотенциальный 281М [фото №5] Трещиномер электропотенциальный 281М [фото №6]

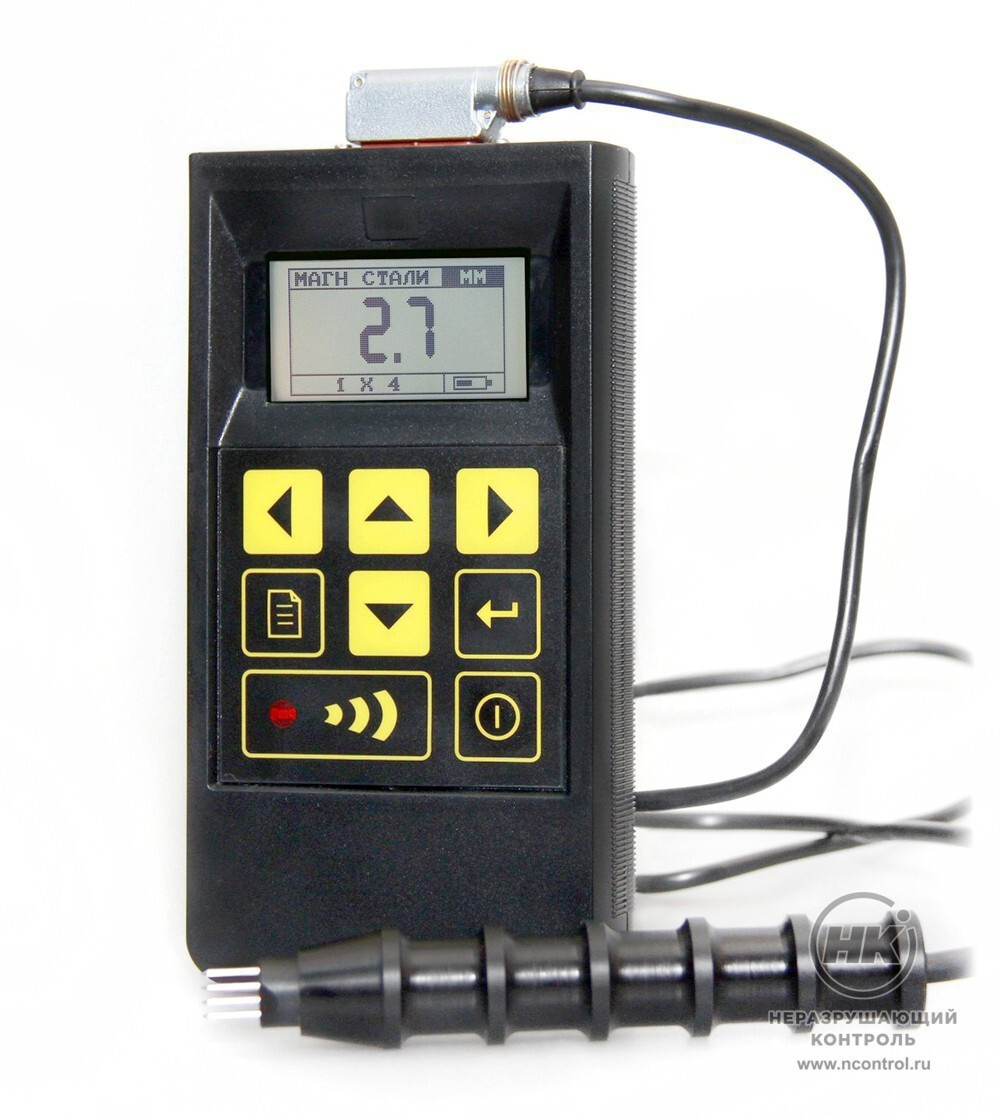

Трещиномер электропотенциальный 281М [фото №1]
0 ₽
Добавить в корзину
Запросить КП
Доставка по России, за рубеж, самовывоз.
Оплата безналичными на расчётный счёт
Производитель:

Трещиномер 281М предназначен для измерения глубины дефектов в виде трещин, выходящих на поверхность материала. Подходит для исследования трещин, обнаруженных на объектах из металлов и сплавов. Использует электропотенциальный метод на переменном токе. Комплектуется внешним датчиком с четырьмя электродами. Вид датчика можно подобрать под решение различных задач контроля.

Линейка включает три исполнения, отличающиеся комплектацией и набором измерительных преобразователей: 281М, 281М-С и 281М-С «Максимум».

Трещиномер 281М применяется для определения глубины трещин, выходящих на поверхность металлических изделий. Измерение выполняется после предварительного выявления дефекта другими методами контроля, например магнитопорошковым, капиллярным или вихретоковым.

Прибор состоит из электронного блока и измерительного преобразователя. В зависимости от исполнения и конфигурации доступны преобразователи с различным расположением электродов, что позволяет проводить измерения на плоских и криволинейных поверхностях, а также в труднодоступных местах.

Для контроля трещин различной глубины предусмотрены преобразователи «1×4», «2×2» и «3+1». Исполнение 281М-С «Максимум» включает расширенный комплект преобразователей и контрольных средств, позволяющий решать более широкий круг измерительных задач.



0,5–100 мм
Максимальный диапазон измерений

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации
Декларация о соответствии ЕАС

Исполнения и различия моделей

281М

Базовое исполнение. Стандартный комплект включает преобразователь «1×4». Преобразователи «2×2» и «3+1», дополнительные контрольные образцы и аккумулятор доступны отдельно.

281М-С

Портативное исполнение с цветным дисплеем и встроенным аккумулятором. Стандартная комплектация предусматривает преобразователь «1×4». Другие типы преобразователей доступны дополнительно.

281М-С «Максимум»

Расширенный комплект. Помимо электронного блока и преобразователя «1×4», включает преобразователи «2×2» и «3+1», контрольный образец КМ-281 и меры моделей дефектов КО-281.

Преобразователи

«1×4» — четыре электрода в ряд

Универсальный преобразователь для измерения глубины трещин на доступных участках поверхности.

Диапазон измерения: 0,5–30 мм.

«2×2» — электроды расположены квадратом

Предназначен для работы в труднодоступных местах, в том числе на галтельных переходах и деталях сложной формы.

Диапазон измерения: 0,5–20 мм.

«3+1» — с выносным токовым электродом

Предназначен для измерения глубоких трещин. Выносной токовый электрод позволяет увеличить расстояние между токовыми и измерительными контактами.

Диапазон измерения: 0,5–30 мм; оценка глубины — до 100 мм.

Наконечник датчика «1×4» с четырьмя электродамиНаконечник датчика «1×4» с четырьмя электродами

Порядок измерений

  1. Подготовка прибора. Перед каждым использованием трещиномера 281М следует проверять его наконтрольном образце: откалибровать на зачищенном участке без дефекта, а затем измерить глубину трещины. На этом этапе можно произвести корректировку прибора в случае, если электромагнитные свойства исследуемого материала сильно отличаются от свойств настроечного образца. Далее в меню можно установить пороговые значения для сигнализирования о дефектах.
  2. Подготовка поверхности. Для стабильности электрического контакта все области установки электродов датчиков на материале обязательно нужно зачистить. Показатель шероховатости поверхности не должен превышать значения 40 Rz.
  3. Настройка «нуля». Этап автоматической калибровки прибора. Необходимо провести измерение тока на участке контролируемого объекта без дефектов, расстояние от трещины — не менее 10мм. Длявыносного электрода датчика «3+1» это расстояние составит не менее 60 мм.
  4. Измерение глубины дефекта. Приёмные электроды используемого датчика нужно расположить покраям трещины. Для датчика «3+1» положение выносного электрода в процессе измерения остаётся неизменным.
Фаска наконечника датчика «2×2» трещиномера 281М

Наконечник датчика
«2×2» с фаской

Положение датчика «1×4» трещиномера 281М при измерении трещины на контрольном образцеПравильное положение датчика «1×4» при измерении трещины на контрольном образце

Особенности

  • благодаря автоматической калибровке трещиномера электромагнитные свойства контролируемого материала незначительно влияют на результат измерения;
  • широкий диапазон измерений 0,5 – 100 мм, взависимости от выбранного датчика;
  • возможна комплектация различными датчиками: «1×4», «3+1», «2×2»
  • индикация состояния заряда аккумулятора;
  • подпружиненные электроды датчиков дают возможность контролировать криволинейные поверхности;
  • возможно произвести корректировку прибора поконтрольному образцу из другого материала;
  • регулируемое время подсветки дисплея иавтоматического выключения;
  • интуитивный интерфейс помогает быстро освоить прибор.

Стандартная комплектация

  • электронный блок трещиномера;
  • датчик «1×4» (4 электрода в ряд);
  • контрольный образец КМ-281 с имитацией трещины глубиной 2 мм;
  • руководство по эксплуатации с паспортом, сертификат о калибровке;
  • аккумулятор и зарядное устройство;
  • защитный чехол с ремнём;
  • сумка.

Принадлежности

  • контрольный образец КО281 с имитацией трещин различной глубины: 2 мм, 5 мм, 10 мм, 20 мм, 30 мм;
  • датчик «3+1» с выносным токовым электродом для контроля трещин глубиной до 100 мм;
  • датчик «2×2» для работы в труднодоступных местах;
  • запасной аккумулятор.

Технические характеристики

Диапазон измерения глубины трещин0,5 – 30 мм
Диапазон оценки глубины трещины30 – 100 мм
Погрешность измерений±(0,1·h+0,2) мм,где h — глубина трещины
Максимальное раскрытие трещиныдо 3,5 мм в зависимости от конструкции датчика
Минимальная протяжённость трещины5 глубин трещин, не менее 3 мм
Радиус кривизны контролируемых поверхностей, выпуклой и вогнутойне менее 4 мм
Требования к контролируемому изделиюшероховатость поверхности не выше 40 Rz,
стабильный электрический контакт с электродами датчика
Подсветка дисплеяесть, время регулируется пользователем
Питаниеаккумулятор ёмкостью 1,1 А.ч
Напряжение питания3,6 В
Автоматическое выключение прибораесть,время регулируется пользователем
Время зарядааккумулятора5 часов при частичном разряде, 10 часов при полном разряде
Диапазон рабочих температурот +5 до +40 °С
Условия хранения:хранить в футляре, в закрытом помещении
–температура воздуха+25 °С (±10 °С)
– относительная влажность45 – 80 %
Срок службы трещиномера5 лет
Габариты электронного блока150×80×30 мм
Масса электронного блока400 г
