Ультразвуковой твердомер ТКМ-459М

Ультразвуковой твердомер ТКМ-459М [фото №1] Ультразвуковой твердомер ТКМ-459М [фото №2] Ультразвуковой твердомер ТКМ-459М [фото №3] Ультразвуковой твердомер ТКМ-459М [фото №4]
Ультразвуковой твердомер ТКМ-459М [фото №1]
0 ₽
По запросу
Добавить в корзину
Купить

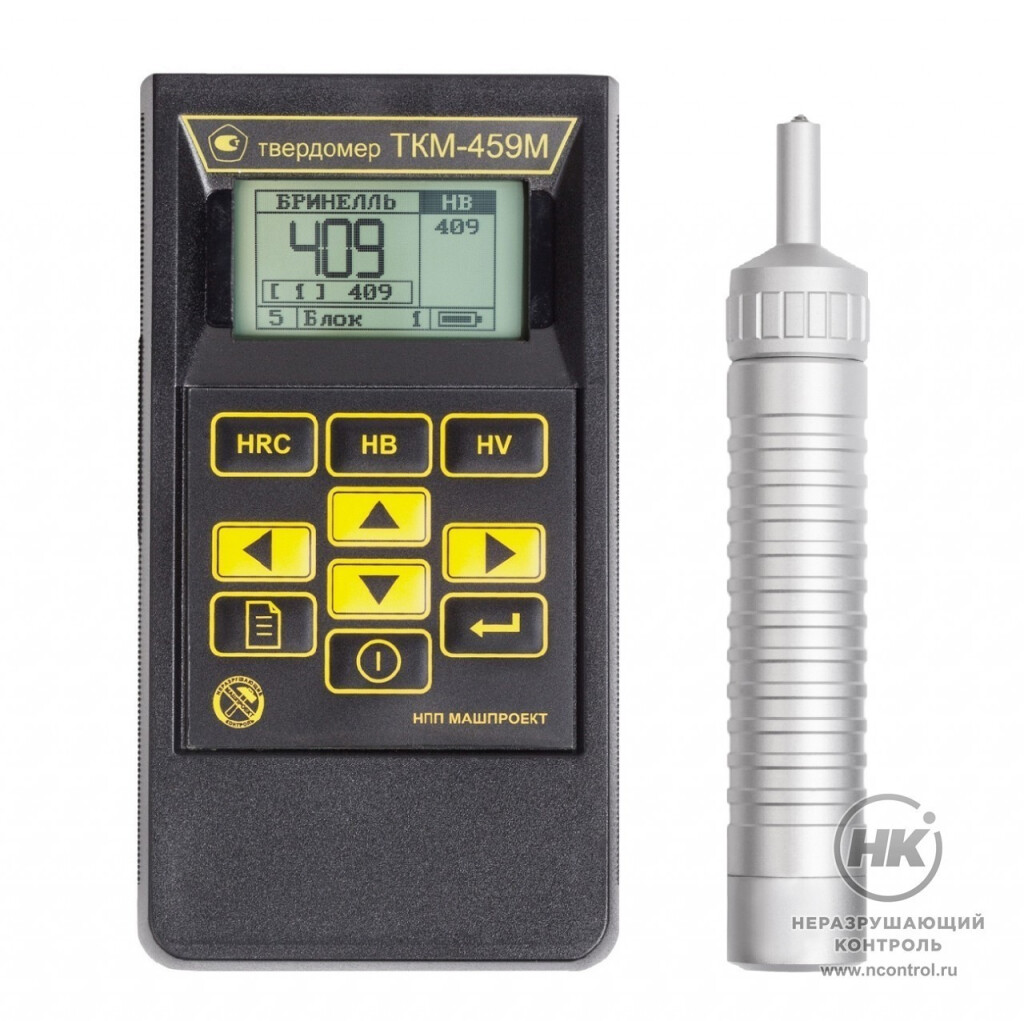

ТКМ-459М — портативный ультразвуковой твердомер для неразрушающего контроля твердости металлических изделий методом ультразвукового контактного импеданса (UCI). Прибор предназначен для оперативной проверки твердости деталей и материалов непосредственно на производстве, в лаборатории или на объекте контроля.

Ультразвуковой метод позволяет контролировать твердость там, где применение стационарного оборудования затруднено из-за размеров, формы или расположения детали.

Прибор рассчитан на работу с изделиями сложной конфигурации, включая зубья шестерён и валы. Метод также подходит для контроля тонких и малогабаритных деталей, поверхностно-упрочнённых слоёв и локальных участков изделий. ТКМ-459М поддерживает основные шкалы твёрдости HB, HRC и HV, а также справочные шкалы HRA, HRB, HSD и расчёт временного сопротивления сталей по соответствующей таблице. Результаты измерений сохраняются во внутренней памяти прибора. Для серии измерений можно рассчитывать среднее значение и среднеквадратичное отклонение, а некорректные результаты автоматически отбрасывать в соответствии с выбранным алгоритмом обработки. Память рассчитана на 6000 результатов и до 30 именных блоков данных.



От 1 мм
минимальная площадь зоны контроля

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации
Декларация о соответствии Таможенного Союза
Свидетельство СИ РФ
Описание типа СИ
Сертификат СИ Белоруссии

Применение

Ультразвуковой твердомер ТКМ-459М использует в качестве основных измерительные шкалы Бринелля (HB), Роквелла (HRC) и Виккерса (HV). Прибор может автоматически преобразовывать полученные результаты вдругие единицы в справочном режиме: Роквелла (HRA), Роквелла (HRB), Шора (HSD), по таблице ГОСТ 22761-77 для определения временного сопротивления сталей на разрыв (МПа). Есть возможность программировать дополнительные калибровки и вводить новые шкалы, используя контрольные образцы.

Электронный блок ТКМ-459М принимает и преобразует в единицы твёрдости частотный сигнал, полученный отдатчика. На передней стороне прибора расположены монохромный графический дисплей и клавиатура. Управление осуществляется через многоуровневое меню. На торцевой стороне блока имеются разъёмы для подключения датчика и для компьютерного кабеля.

Штатный датчик твердомера ТКМ-459М имеет внутри металлический стержень с алмазным наконечником. Пьезоэлектрические пластины, соединённые со стержнем, используются для возбуждения и приёма колебаний. Концевой выключатель при замыкании даёт сигнал для начала измерений резонансной частоты. Защитная насадка предотвращает перегрузку стержня либо его случайное касание в процессе проведения испытаний.

Конструкция штатного УЗ датчика твердомера ТКМ-459М

Преимущества

  • возможность калибровки основных шкал вслучае возникновения дополнительной погрешности после долгого эксплуатационного периода;
  • доступна архивация данных и возможность ихпередачи на ПК;
  • внутренняя память на 6 000 результатов измерений;
  • настраиваемый режим подсветки дисплея;
  • индикация уровня заряда аккумулятора, световая и звуковая сигнализация при его разрядке;
  • пользовательский выбор алгоритма отбраковки некорректных замеров;
  • функция вычисления среднего значения серии измерений;
  • возможность установить время автоотключения.
  • зона контроля от 1 мм на плоской поверхности.
  • контроль твёрдости в пазах и глухих отверстиях — от 5 мм.

Комплектация

  • Электронный блок твердомера со встроенным аккумулятором
  • Датчик тип «А»(50Н) штатный
  • Соединительный кабель к твердомерам серии ТКМ-459
  • Зарядное устройство
  • Руководство по эксплуатации (совмещено с паспортом)
  • Программное обеспечение наCD-диске
  • USB-кабель для подключения к ПК
  • Чехол и манжета для закрепления прибора на груди (руке)
  • Сумка для переноски и хранения

Дополнительная комплектация

  • Сменные датчики различной конструкции и нагрузки.
  • Специализированная насадка «U-459»для позиционирования датчика на сложныхповерхностях.
  • Эталонные меры твердости (по ГОСТ 9031–75).
  • Стенд измерительный Т4обеспечивает стабильное усилие на датчик и его перпендикулярное положение к поверхности образца. Рекомендуется для контроля твердости малогабаритных образцов и больших партий однотипных изделий.
  • Соединительные кабели.
  • Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.

Контролируемые материалы

ТКМ-459М применяется для контроля:

  • углеродистых и конструкционных сталей;
  • поверхностно-упрочнённых изделий после цементации, азотирования, закалки ТВЧ и других видов обработки;
  • жаропрочных сталей;
  • коррозионно-стойких и нержавеющих сталей;
  • хромированных покрытий;
  • наплавок;
  • специализированных чугунов;
  • цветных металлов и сплавов;
  • мелкозернистых материалов при локальном исследовании свойств.
Контроль твёрдости зубьев шестерён спомощью ультразвукового твердомераТКМ-459М
Контроль твёрдости зубьев шестерён спомощью ультразвукового твердомера ТКМ-459М

Технические характеристики

Диапазон измерений твёрдости по основным шкалам:
–по Бринеллю90 – 450 HB
–по Роквеллу C20 – 70 HRC
– по Виккерсу240 – 940 HV
Пределы абсолютной погрешности при измерении твёрдости по основным шкалам:
– по Бринеллюв диапазоне 90 – 150 НВ:±10 НВ
в диапазоне 150 – 300 НВ:±15 НВ
в диапазоне 300 – 450 НВ:±20 НВ
–по Роквеллу С±2 HRC
–по Виккерсув диапазоне 240 – 500 HV:±15 HV
