Меры твёрдости по Виккерсу МТВ-1, МТВ-2

Купить

Задать вопрос о товаре

В избранное

Сравнить

МТВ-1, МТВ-2 — эталонные меры твёрдости 1-го и 2-го разрядов. Служат для настройки и поверки твердомеров по методу Виккерса. Поставляются поштучно или в комплектах по 4 штуки согласно ГОСТ 9031. Доступны к заказу меры твёрдости с поверкой или скалибровкой.

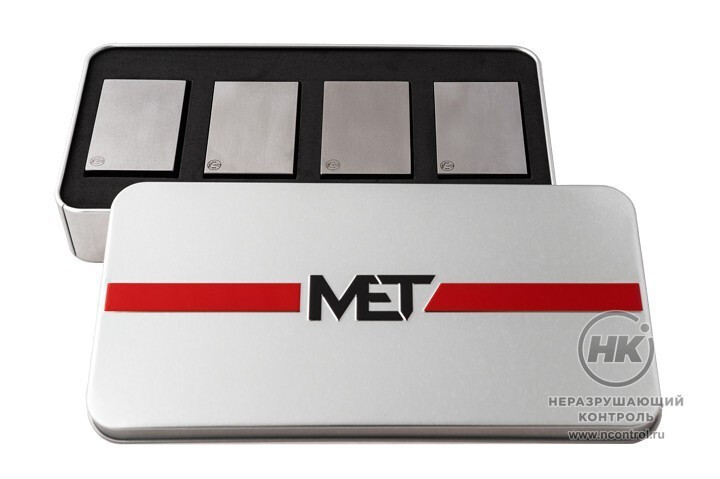

Меры твёрдости МТВ-1, МТВ-2 выпускаются в виде прямоугольных образцов 60×40×10 мм с одной рабочей поверхностью. В качестве материала используется углеродистая или легированная сталь. Имеют маркировку, упаковываются в защитную бумагу и металлический футляр. В зависимости от требований заказчика меры твёрдости МТВ калибруются или поверяются.

Соответствуют стандартам качества ISO 6506, ISO 6507, ISO 6508, ASTM E92, ASTM E384, ASTM E18, ASTM E10, ГОСТ 9031, 8.064-94, ГОСТ 8.063-07, ГОСТ 8.062-85, ГОСТ 8.516-01. Меры твёрдости МТВ-1, МТВ-2, повереные по ГОСТ 8.335-04, занесены в Государственный реестр средств измерений России, Белоруссии, Казахстана и Украины.

4 штуки
содержит стандартный комплект мер

Документы в PDF

Скачать карточку в формате PDF

Особенности

широкий выбор мер с различными характеристиками по шкале HV;
минимальный разброс показаний твёрдости поповерхности;
варианты поставки: стандартные комплекты или поштучно;
возможность заказа нестандартных образцов.

Стандартный комплект мер твёрдости МТВ-2 по ГОСТ 9031

(800±50) HV 10;
(450±75) HV 5;
(450±75) HV 30;
(450±75) HV 100;
документ о калибровке/поверке;
паспорт;
футляр.

Метод Виккерса

Применяется для самых твёрдых материалов, т.к. в нём используется алмазный наконечник. При малых прилагаемых усилиях небольшиеразмеры отпечатка практически не нарушают поверхность материала.

Наконечник выполнен в виде четырёхугольной пирамиды. Угол между гранями составляет 136° для сближения значений метода Виккерса иметода Бринелля. Наконечник вдавливают вобразец исследуемого материала.

После снятия усилия на поверхности остается углубление. Параметрыуглубления измеряют и соотносят с другими данными в таблице твёрдости Виккерса.

Испытание по методу Виккерса

Пример расшифровки твёрдости по Виккерсу

Технические характеристики

Наименование меры	Нагрузка	Диапазон значений твёрдости	Размах значениймер 1-го разряда	Размах значениймер 2-го разряда	Размер
HV 5	5 кг/с (49,03 Н)	450±75 НV	не более 1,5%	не более 3%	60×40×10 мм
HV 10	10 кг/с (98,07 Н)	800±50 НV	не более 1,5%	не более 3%	60×40×10 мм
HV 30	30 кг/с (294,2 Н)	450±75 НV	не более 1%	не более 2%	60×40×10 мм
HV 100	100 кг/с (980,7 Н)	200±50 НV	не более 1%	не более 2%	60×40×10 мм
HV 100	100 кг/с (980,7 Н)	450±75 НV	не более 1%	не более 2%	60×40×10 мм
HV 100	100 кг/с (980,7 Н)	800±50 НV	не более 1%	не более 2%	60×40×10 мм
