Магнитно-вихретоковый дефектоскоп ВИД-345

Купить
В избранноеВ избранное
СравнитьСравнить

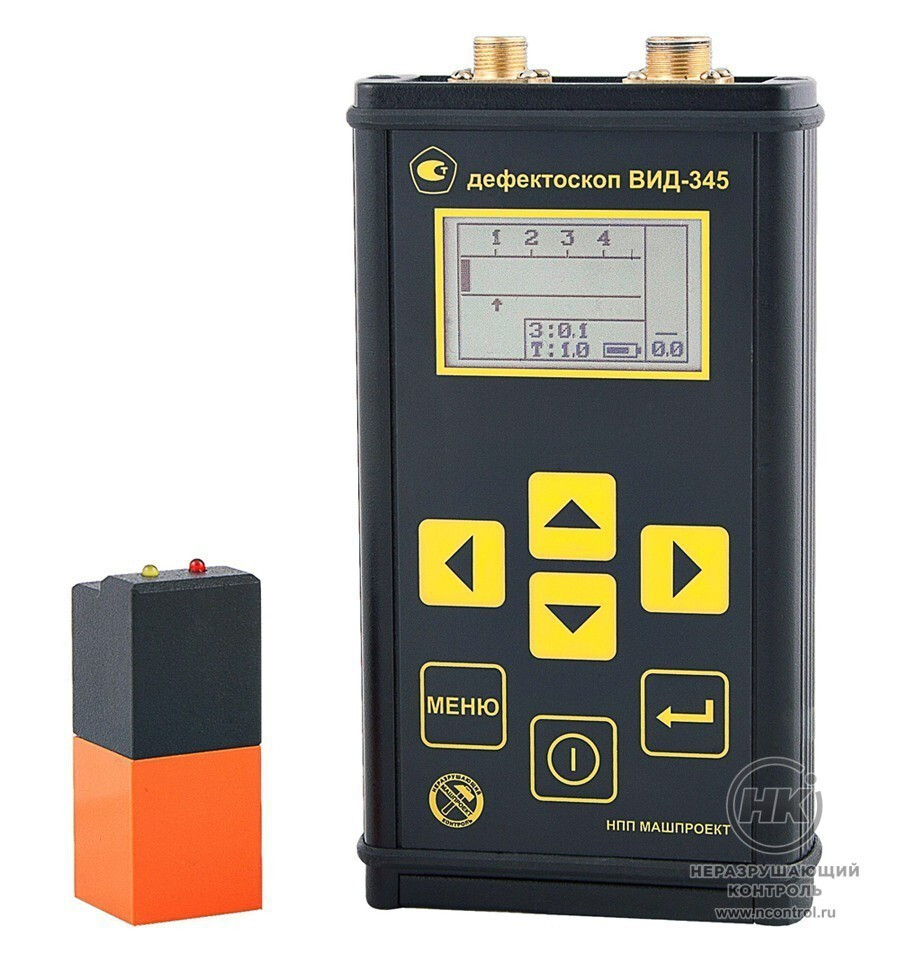

ВИД-345 — компактный магнитно-вихретоковый дефектоскоп для поиска стресс-коррозионных трещин в металлах, обладающих ферромагнитными свойствами. Измеряет глубину трещины, выявляет дефекты под слоем коррозии либо защитного покрытия. Определяет толщину покрытия, помогает оценить степень коррозионного повреждения. Поставляется в стандартной и специальной комплектациях

При сканировании материала дефектоскоп ВИД-345 совмещает два метода: магнитный и вихретоковый. Благодаря этому можно контролировать конструкции с грубой и загрязнённой поверхностью, а также вести измерения сквозь изолирующее покрытие или слой коррозии. Для исследования материалов с покрытием, имеющим переменную толщину, не требуется внесение дополнительных настроек.

ВИД-345 подходит для измерения глубины стресс-коррозионных трещин длиной от 5 мм с раскрытием минимум 0,05 мм. Прибор находит применение при контроле объектов и сооружений, которые эксплуатируются в энергетической, машиностроительной, металлообрабатывающей, нефтегазовой и других отраслях промышленности. Перейти к техническим характеристикам.

0,35  мм
Диапазон определения глубины трещин

Устройство дефектоскопа

Конструктивно дефектоскоп состоит из электронного блока и внешнего кабельного датчика. Они выполнены в ударопрочных пылевлагозащищённых металлических корпусах и пригодны для работы в жёстких полевых условиях.

Штатный датчик имеет износостойкую керамическую контактную поверхность. На корпусе датчика есть два светодиодных индикатора, а через наушники может подаваться звуковой сигнал.

Микропроцессорный контроллер электронного блока ВИД-345 служит для преобразования в цифровой код сигнала, полученного с датчика. Результат измерения в миллиметрах выводится на экране.

Также с помощью контроллера происходит отстройка от влияния толщины покрытия на значение показаний измеряемой глубины трещины.

Контроль корродированной поверхности трубы с помощью дефектоскопа ВИД-345Контроль корродированной поверхности трубы с помощью ВИД-345

Режимы работы

В программном меню магнитно-вихретокового дефектоскопа ВИД-345 есть четыре основных режима.

  1. «ПОИСК-ГЛУБИНА». Обнаружение и фиксация трещины с измерением её глубины. Одновременное определение толщины защитного покрытия либо коррозионного слоя. Доступна настройка порогов световой и звуковой сигнализации. Режим используется на поверхностях с покрытием толщиной от 0 до 4 мм.
  2. «ПОИСК». Обнаружение и фиксация трещины. Доступны регулировка чувствительности дефектоскопа и настройка порогов сигнализации. Режим используется при наличии на материале покрытия толщиной до 10 мм.
  3. «КОРРЕКТИРОВКА». С помощью контрольного образца и прокладки проверяется и корректируется работа дефектоскопа. Рекомендуется выполнять проверку при смене датчика либо износе его поверхности, а также при значительном отличии климатических условий относительно предыдущего использования прибора.
  4. «УСТАНОВКИ». Режим позволяет регулировать длительность световой индикации и звукового сигнала, включать/выключать звук и подсветку экрана дисплея.

Документы в PDF

Особенности

  • одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования;
  • работа через слой изоляционного покрытия переменной толщины без дополнительных настроек;
  • оперативная корректировка режимов работы;
  • световая и звуковая индикация дефектов;
  • регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия;
  • возможность работы на грубых, влажных, загрязнённых или корродированных поверхностях;
  • возможна комплектация сменными датчиками;
  • интуитивно понятный интерфейс.

Контроль трубопровода с помощью дефектоскопа ВИД-345Контроль трубопровода с помощью дефектоскопа ВИД-345

Базовая комплектация

  • электронный блок дефектоскопа;
  • наушники с переходником;
  • зарядное устройство;
  • руководство по эксплуатации с паспортом;
  • свидетельство о поверке;
  • контрольный образец с имитацией трещины глубиной 2 мм;
  • контрольный образец изоляционного покрытия толщиной 2 мм;
  • защитный чехол с ремнём и манжета для фиксации прибора.

Комплект «Стандартный»

В дополнение к базовой комплектации содержит:

  • штатный датчик N-345, 1 шт.;
  • соединительный кабель для датчика, 1 шт.;
  • комплект аккумуляторов, 1 шт.;
  • сумка для транспортировки и хранения.

Комплект «Специальный»

В дополнение к базовой комплектации содержит:

  • штатный датчик N-345, 2 шт.;
  • соединительный кабель для датчика, 2 шт.;
  • комплект аккумуляторов, 2 шт.;
  • кейс для транспортировки и хранения.


Настройка и калибровка прибора

под задачи заказчика включена в специальную комплектацию

Технические характеристики

Диапазон определения глубины трещины 0,3 – 5 мм
Погрешность определения глубины трещины 0,2+0,1·h мм, где h — глубина трещины
Минимальная глубина выявляемой трещины 0,2 – 0,5 мм
Минимальная длина выявляемой трещины 5 мм
Минимальное раскрытие трещины 0,05 мм
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения 0 – 6 мм
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения
10%
Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм
Питание: автономное
– аккумуляторы 2 шт. типа Ni-MH ёмкостью не менее 2 000 мА·ч, напряжение 1,2 В
– элементы питания 2 шт. типа АА (ALK), напряжение 1,5 В
Время непрерывной работы от аккумуляторов до 10 часов
Контроль состояния заряда аккумуляторов есть
Диапазон рабочих температур от -15 до +40 °С
Условия хранения: в сумке/кейсе, в закрытом помещении
– температура воздуха + 25 °С (±10 °С)
– относительная влажность воздуха 45 – 80%
Габариты электронного блока 150×80×35 мм
Масса электронного блока не более 450 г
Габариты датчика N-345 25×25×60 мм
Масса датчика N-345 не более 150 г
