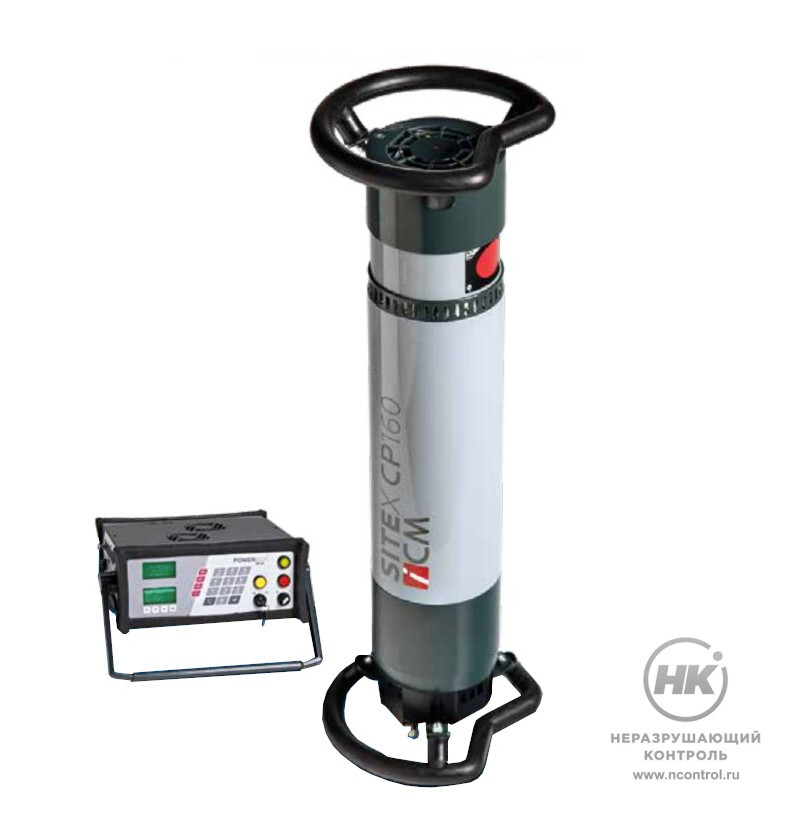

Рентгеновский аппарат ICM SITE-X CP160D

SITE-X CP160D — портативный моноблочный рентгеновский генератор постоянного потенциала. Предназначен для направленной схемы просвечивания в промышленной дефектоскопии. Имеет встроенную карусель на 5 позиций, включая лазерный целеуказатель и свинцовую заглушку. Напряжение регулируется в диапазоне от 10 до 160 кВ. Проникновение в сталь составляет 37 мм, при условиях: FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2. Внесён в реестр средств НК ПАО «Газпром».

CP160D представляет собой самый лёгкий и компактный генератор линейки CP — масса моноблока составляет всего 11,9 кг. Однако инженеры ICM проектировали данные аппараты не только для того, чтобы они были лёгкими. В излучателях решено было использовать проверенные высоконадёжные рентгеновские трубки собственной разработки с покрытием CrO2. Они реализуют новейшую технологию сверхвысокого вакуума в области рентгеновских лучей.

Установка максимального тока в промежутке от 90 до 160 кВ ограничивается максимальной рассеиваемой анодной мощностью 900 Вт. При выборе настройки мА и кВ за пределами доступного рабочего диапазона блок управления выдаст предупреждение и автоматически скорректирует данную величину до ближайшего возможного значения. Нажатие кнопки постоянной мощности Pct на передней панели блока автоматически установит мА на максимально возможное значение для выбранного кВ.



37 мм

Проникновение в сталь при FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2

Номограмма рентгеновского генератора CP160D

Генератор CP160D обладает сверхлёгкой и прочной конструкцией с уровнем пылевлагозащиты IP65. С ним удобно обращаться как в производственных, так и в суровых полевых условиях. Два защитных кольца представляют собой ручки, с помощью которых можно переносить и позиционировать моноблок. Кроме того, они обеспечивают амортизацию в случае падения устройства.

Габаритные размеры генератора CP160D

Мультифункциональная карусель

Поворотный механизм вокруг окна выхода рентгеновского излучения позволяет выбрать одну из 5 позиций: бериллиевое окно 0,8 мм, полностью открытое окно 60°×40° с алюминиевым фильтром 3 мм, диафрагма 480×100 мм (либо пользовательская), лазерная указка, свинцовый затвор. Вращая колесо карусели, можно переключать положение. Генератор CP160D автоматически определит выбранный вариант и передаст эту информацию в POWERBOX.

Экспозиция будет невозможна, если карусель занимает промежуточное положение либо если она установлена ​​в положение указателя. Воздействие не может превышать 50 кВ, если установлено бериллиевое окно. На блоке управления будет выводиться предупреждение, если свинцовый затвор не установлен во время предварительного нагрева либо если он закрыт во время нормальной экспозиции.

  1. Окно-затвор.
    Это свинцовый экран толщиной 8 мм, перекрывающий выход рентгеновского излучения. Применяется во время тренировки аппарата, сокращает область радиационной опасности.


  2. Полностью открытое окно.
    Стандартное окно с углом выхода излучения 60°×40°. Включает алюминиевый фильтр толщиной 3 мм. Применяется для решения большинства задач рентгеновского контроля.


  3. Индивидуальная диафрагма.
    Используется для снижения влияния рассеянного излучения на приёмник излучения. Стандартная комплектация имеет диафрагму для плёнки размером 480×100 мм при фокусном расстоянии 700 мм. Возможно изготовление других размеров по требованию заказчика.


  4. Бериллиевое окно.
    Полностью открытое положение без применения алюминиевого фильтра для использования генератора при установке значений напряжения до 50 кВ. Подходит для проверки лёгких сплавов, таких как алюминий, магний или материалы на основе волокон, таких как стекло и углерод.


  5. Окно с лазерным указателем.
    При нажатии кнопки более 1 сек из центра лазерной указки испускается луч красного света. Используется для юстировки генератора по проверяемой области.

Система охлаждения

Главный охлаждающий вентилятор поддерживает температуру анода генератора CP160D. Когда вентилятор работает на максимальной скорости, вытесняя большой объём воздуха, он издаёт звук, похожий на сирену. При работе на открытом воздухе это может являться одновременно звуковым предупреждением при испускании рентгеновских лучей. Скорость вентилятора можно регулировать с помощью пульта POWERBOX, пользователю доступны 3 настройки.

Максимальное охлаждение / Maximum cooling. Режим гарантирует максимальную эффективность охлаждения. Вентилятор работает на полной скорости и издаёт непрерывный звук всякий раз, когда генерируются рентгеновские лучи.

Середина / Medium. Вентилятор работает на средней скорости с минимальным уровнем шума. Однако в этом режиме охлаждение не работает с оптимальной производительностью, и генератор прерывает экспозицию при значительном нагреве.
Тихий режим / Silent. Вентилятор запускается на минимальной скорости, почти не издавая звука. Во время экспонирования по мере того, как генератор нагревается, скорость вентилятора увеличивается, и громкость звука постепенно нарастает.


Схема движения воздушных потоков системы охлаждения аппаратов серии СР



100 %

Рабочий цикл при 30 °C

Встроенная память генератора

Моноблок CP160D оснащён собственной электронной памятью, которая может хранить информацию о проведённых экспозициях до 5 000 снимков. Память включает серийный номер генератора, а также данные о состоянии системы. Содержимое памяти доступно через меню POWERBOX и даёт пользователю доступ к полной истории использования аппарата, в том числе информации об ошибках или неисправностях. Данные можно загрузить на USB-накопитель для последующего анализа. Встроенная память не зависит от используемого блока управления или силового модуля генератора (Power Module), поэтому к записи можно получить доступ, даже если POWERBOX или модуль вышли из строя либо были заменены.

Области применения генератора CP160D

CP160D является сверхлёгким, компактным и универсальным генератором, способным обеспечить получение высокодетализированных изображений за короткое время. Он позволяет рентгенографировать сварные швы, которые было бы невозможно проверить с помощью устройства большего размера. При этом контроль обширного количества деталей не будет слишком утомительным для персонала, как можно было бы ожидать при использовании более массивного генератора.

Рентгенаппарат CP160D может применяться в сферах строительства, инжиниринга, энергетики, аэрокосмической и военной отраслях, художественной инспекции картин и реставрационных работах, а также многих других приложениях, включая цифровую радиографию. Возможности аппаратов постоянного потенциала серии CP идеально сочетаются с цифровыми панелями и детекторами серий FLATSCAN и Go-Scan от Teledyne ICM.

Блок управления POWERBOX

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Источники питания

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Интерфейс и функциональные возможности

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Особенности блока управления

  • автоматическое определение подключенного генератора SITE-X серии CP;
  • стабильная работа от разнообразных источников питания даже при перепадах напряжения;
  • режим постоянной мощности Constant Power function;
  • автоматический предварительный нагрев;
  • гибкая настройка экспозиции;
  • режим автоматической тренировки аппарата;
  • полный мониторинг системы;
  • разъёмы для подключения периферийных устройств;
  • порты USB для удалённого мониторинга процесса контроля и обновления системы;
  • 2 дисплея с разрешением 128×256 пикселей;
  • эргономичный и ударопрочный корпус.

Соответствие стандартам

  • оборудование изготовлено в соответствии
    с сертифицированной системой менеджмента качества ISO 9001/2008;

  • соответствует требованиям стандарта NFC 74-100 Bureau Veritas LCIE;

  • сертификация CE: Директива по электромагнитной совместимости, Директива
    по низковольтному оборудованию.

Комплектация

  • рентгеновский генератор SITE-X CP160D;
  • блок питания и управления POWERBOX;
  • соединительный кабель 20 м;
  • сетевой кабель 10 м;
  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

Специализированные диафрагмы

Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.

Усиленный соединительный кабель

Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях.

Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля.

На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.

Крепление трубное

Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.

Штатив треножный

Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях.

Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°.

Параметры штатива из алюминия:
длина в сложенном виде 105 см;
высота регулируется от 44 до 267 см;
масса 7,9 кг.

Параметры штатива из углеродного волокна:
длина в сложенном виде 62 см;
высота регулируется от 22 до 157 см;
масса 2,8 кг.

Преобразователь тока

Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному.

Габариты 420×220×88 мм. Масса 7 кг.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

Габариты 110×140 мм. Масса 3,1 кг.

Аудиовизуальная сигнализация

В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 308×110 мм. Масса 3,9 кг.

Штатив для сигнализации

Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см.

Длина в сложенном виде составляет 56 см. Масса 0,91 кг.

Транспортировочный кейс PELICASE

Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса.

Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

Габариты 950×690×395 мм.
Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

Транспортировочный ящик ALUCASE

Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP.

Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

Масса: 22 кг (пустой) / 65,5 кг (заполненный).

Технические характеристики генератора SITE-X CP160D

Геометрия излучения

направленная

Питание

от сети

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

10 – 160 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

1 – 10 мА

Ток трубки при полной мощности 5,6 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 900 Вт
Стабильность напряжения (кВ) и тока (мА) ± < 0,5%
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 3.0 мм (EN 12543), ~1.5 мм (IEC 336)
Собственная фильтрация 0,8 мм (Be)
Рабочий цикл при температуре окружающей среды 30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=2, T=10 мин) 29 мм
Режим постоянной мощности нет
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С 5,5 бар

Напряжение питания охлаждающего вентилятора

48 В постоянного тока
Потребление сети при 230 В переменного тока 6 А
Измерительная схема микроконтроллера высокого напряжения (кВ и мА) есть
Часы реального времени для полного автоматического прогрева есть
Безотказная красная лампа-индикатор есть
Уровень пылевлагозащиты IP65

Диапазон рабочих температур

от -30 до +60 °С
Диапазон температур хранения от -40 до +70 °С

Встроенная карусель с 5 выходами

свинцовый затвор,

лазерный целеуказатель,

бериллиевое окно 0,8 мм,

алюминиевый фильтр 3 мм,

диафрагма 10×48 см

Стандартная длина соединительного кабеля  20 м
Максимальная длина соединительного кабеля 100 м (5×20 м)
Тип соединителя MIL-DTL 26482, метал. круглый
Положение розетки осевое или радиальное, переключаемое пользователем
Защитные кольца/рукоятки 2 шт
Габаритные размеры  Ø 140×725 мм
Масса без защитных колец 11,9 кг



Технические характеристики блока управления POWERBOX

Шаг настройки напряжения, тока, времени экспозиции

1.0 кВ, 0.1 мА, 1.0 сек

Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Режим постоянной мощности есть
Регулируемое время предварительного нагрева 3 – 99 сек
Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность) 3 шт.
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / рентген ВЫКЛ
Двухпозиционный главный поворотный переключатель включение / выключение питания
Индикация точного положения карусельной системы есть
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2 шт. по 64×128 пикселей каждый
Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом есть
Автоматический предварительный нагрев есть
Калькулятор времени экспозиции опционально
Расчёт экспозиции по пользовательским данным опционально
Программируемая блокировка безопасности 3 варианта
Количество языков меню, включая русский 19
Возможности для мониторинга и обновления программного обеспечения USB-интерфейс
Тип источника питания сеть, электрогенератор, аккумулятор
Диапазон напряжения питания от 90 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Входной коэффициент мощности на максимальном режиме 99%
Входной ток при полной мощности, 230 В переменного тока 6.0 А
Диапазон рабочих температур от -30 до +55 °С
Диапазон температур хранения от -40 до +70 °С
Класс защиты IP65
Габариты без ручки 351×151×344 мм
Масса 7,9 кг
