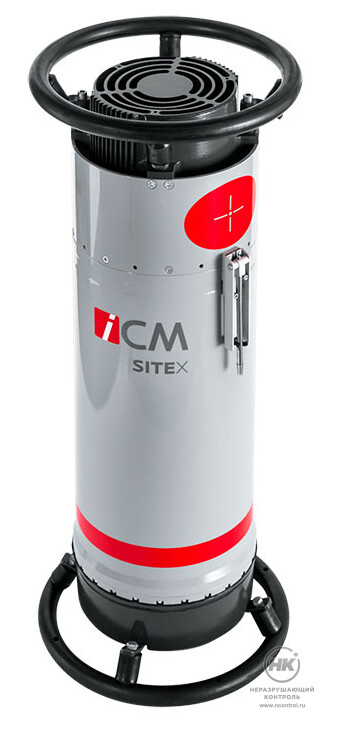

SITE-X D3206 — переносной рентгеновский аппарат с боковым выходом излучения, предназначенный для направленного просвечивания промышленных изделий и объектов в цеховых помещениях и на открытом воздухе. Диапазон регулировки анодного напряжения 90 – 320 кВ. Максимальное проникновение по стали составляет 73 мм при стандартных условиях: FFD=700 мм, плёнка Agfa D7+Pb, D=1.5, экспозиция 10 мин. Внесён в реестр средств НК ПАО «Газпром».
Генератор SITE-X D3206 по характеру излучения относится к полупериодным аппаратам. Дискретность настройки выходного напряжения — 1 кВ. Анодный ток можно задать с точностью до 0.1 мА в диапазоне от 1 до 6 мА. Значения напряжения и тока можно установить в соответствии с конкретной толщиной и таким образом выбрать оптимальный режим экспозиции. Ключевые характеристики устройства отражены в наименовании модели.
Номограмма рентгеновского аппарата SITE-X D3206
Устройство моноблока излучателя
В качестве источника ионизирующего излучения в аппарате SITE-X D3206 используется рентгеновская трубка со стержневым анодом. Особенность конструкции в том, что фокус трубки вынесен за пределы высоковольтного генератора с элегазовой изоляцией. Подобная конфигурация даёт максимальные преимущества для уменьшения массы моноблока, так как позволяет значительно сократить объём свинца, необходимый для стандартной радиационной защиты.
Алюминиевый корпус SITE-X D3206 имеет двухслойное эпоксидное покрытие и защищён от внешних воздействий по классу IP65, что обеспечивает надёжную работу аппарата в полевых условиях. В комплекте есть два защитных съёмных кольца для установки генератора на изогнутых поверхностях труб или резервуаров. Для удобства позиционирования моноблока относительно объекта контроля используются соответствующие приспособления: ременные крепления, подставки, штативы и т.д.
Контроль трубопровода в полевых условиях с помощью генератора SITE-X
Геометрия излучения
SITE-X D3206 имеет боковой выход излучения, окно обозначено красным эллипсом с наружной стороны корпуса. Максимально полезный угол раскрытия рентгеновского пучка составляет 60°×40°. Оптическое фокусное пятно имеет размер 2,5×2,5 мм по стандарту EN12543. Под излучающим окном находится телескопическое центрирующее устройство, длина которого соответствует стандартному фокусному расстоянию 700 мм.
Встроенный коллиматор
Направленные рентгеновские аппараты серии SITE-X напряжением более 200 кВ оснащены встроенным коллиматором с четырьмя диафрагмами и свинцовой заглушкой. Производитель называет устройство «каруселью», так как смена текущего положения происходит за счёт его поворота вокруг оси блока излучателя. Верньер для переключения с 5 позиционными делениями располагается под углом в 180° от окна выхода излучения.
Позиция 0 означает максимальную апертуру пучка. Диафрагмы позиций 1 – 3 откалиброваны под размеры наиболее часто используемых рентгенплёнок при FFD=700 мм. По требованию заказчика возможно изготовление диафрагм других размеров для специфических применений. В позиции 4
свинцовая заглушка закрыта и служит для уменьшения воздействия ионизирующего излучения во время прогрева или тренировки аппарата.
Карусельная система массой всего 1 кг способна заменить до 15-20 кг различных внешних устройств. Коллиматор встроен в моноблок SITE-X D3206, что исключает возможность его случайной утери на рабочем участке. Разработка компании ICM облегчает проведение рентгеновского контроля и позволяет обойтись без использования дополнительных хрупких и занимающих много места аксессуаров.
60°×40°
Максимально полезный угол раскрытия рентгеновского пучка
Габаритные размеры генератора SITE-X D3206
Производительность контроля
Полупериодные рентгеновские аппараты SITE-X значительно превосходят импульсные по скорости работы и по качеству получаемых рентгенограмм. Они более долговечны и лучше подходят для просвечивания больших толщин и диаметров. Однако из-за особенностей питания трубки такие аппараты выдают в два раза меньшую дозу по сравнению с рентгенаппаратами постоянного потенциала. Поэтому получение изображения также займёт примерно вдвое больше времени, хотя качество снимка будет сопоставимым.
Генератор SITE-X D3206 имеет 100% рабочий цикл, при этом можно одновременно выставить максимальное напряжение и максимальный ток, не перегревая устройство. Например, на открытом воздухе можно проводить контроль в полностью безопасных условиях при температуре +30 °C.
Возможность безостановочной работы аппарата на максимальной мощности обеспечивается высокоэффективной системой охлаждения. Теплообменник, снижающий температуру анода на 50%, является запатентованным решением инженеров ICM.
Соответствие стандартам
Полупериодные аппараты SITE-X с максимальным напряжением от 300 кВ внесены в перечень оборудования для неразрушающего контроля качества сварных соединений, сформированный специалистами предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 регламентированная радиационная толщина для SITE-X D3206 составляет до 70 мм по стали в направлении просвечивания. Допускается экспонирование через одну стенку, через две стенки, а также на эллипс.
Блок управления SCU 286
Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.
Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.
IP65
Рабочая температура окружающей среды
Функциональные особенности
Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.
Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.
Интерфейс оператора
Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.
Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.
Работа с данными
Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.
Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.
Габаритные размеры пульта управления SCU 286
рентгеновский генератор SITE-X D3206;
блок питания и управления SCU286;
соединительный кабель 20 м;
Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.
|
Сигнальная лампа Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.
|
---|---|
|
Аудиовизуальная сигнализация Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору. Габариты 280×180×170 мм. Масса 3 кг. |
|
Штатив треножный Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер. Длина в сложенном виде 56 см. |
|
Коллиматор Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения. |
|
Соединительный кабель Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК. |
|
Транспортировочный ящик ALUCASE Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом. |
Геометрия излучения |
направленная |
||
---|---|---|---|
Электропитание |
от сети | ||
Диапазон выходного напряжения |
90 – 320 кВ | ||
Шаг выбора выходного напряжения | 1 кВ | ||
Диапазон тока трубки | 1 – 6 мА | ||
Ток трубки при полной мощности | 6,0 мА | ||
Шаг выбора тока трубки | 0,1 мА | ||
Максимальный полезный угол излучения | 60°×40° эллиптический | ||
Размер оптического фокального пятна (EN12543) | 2,5×2,5 мм | ||
Собственная фильтрация | 2,5 мм (Al) + 0,4 мм (Ni) | ||
Встроенный коллиматор | есть (4+1) | ||
Рабочий цикл при температуре окружающей среды +30 °С | 100% | ||
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) | 73 мм | ||
Микроконтроллер для измерения значений кВ и мА | есть | ||
Доза утечки на расстоянии 1 м на полной мощности | < 10 мЗв/ч | ||
Давление изоляции SF6 при +20 °С | 5,0 кг/см2 | ||
Напряжение питания охлаждающего вентилятора | 24 В постоянного тока | ||
Уровень пылевлагозащиты | IP65 | ||
Защитные кольца | 2 шт. | ||
Положение соединительной розетки | аксиальное/радиальное | ||
Диапазон рабочих температур | от -25 до +70 °С | ||
Диапазон температур хранения | от -40 до +80 °С | ||
Габаритные размеры | Ø 346×831 мм | ||
Масса без защитных колец | 31 кг |
Прямое измерение кВ / мА |
есть, с точностью ±0,5% |
||
---|---|---|---|
Одновременное отображение измерений и настроек | есть | ||
Шаг настройки напряжения, тока, времени экспозиции | 1.0 кВ, 0.1 мА, 1.0 сек | ||
Диапазон установки времени экспозиции | 1 сек – 99 мин 59 сек | ||
Контрольные световые индикаторы | 3 шт. (питание включено, рентген включен, безопасность) | ||
Независимые кнопки СТАРТ и СТОП | есть | ||
Двухпозиционный поворотный переключатель с ключом безопасности | рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ | ||
Двухпозиционный главный поворотный переключатель | включение / выключение сети | ||
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) | 2×20 с антибликовым экраном | ||
Предварительный нагрев | автоматически | ||
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время) | опционально | ||
Объём памяти стандартных экспозиций | 5 000, с расширением до 20 000 | ||
Параметры экспозиции, сохраняемые в памяти | кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы | ||
Поиск стандартных снимков по критериям выбора | есть, 7 критериев | ||
Печать и передача между SCU286 базы данных | есть, последовательный интерфейс RS232 | ||
Тип источника питания | сеть, электрогенератор | ||
Диапазон напряжения питания | от 198 до 264 В переменного тока | ||
Диапазон частот питающей сети | от 45 до 66 Гц | ||
Минимальный коэффициент мощности | > 0,7% | ||
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006) | 12 А при 220 В переменного тока | ||
Точность контроля сети | ±0,2% | ||
Диапазон рабочих температур | от -25 до +55 °С | ||
Диапазон температур хранения | от -40 до +80 °С | ||
Класс защиты | IP65 | ||
Ручка для переноски / опора / резиновый амортизатор | есть | ||
Габариты без ручки | 355×157×520 мм | ||
Масса | 14 кг |
