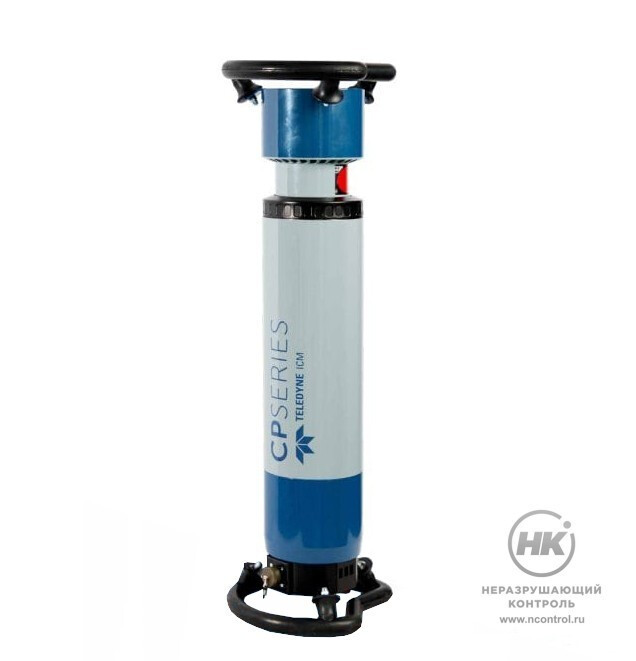

SITE-X CP200DS — малофокусный рентгеновский генератор постоянного потенциала. Выполнен в виде портативного моноблока с направленной геометрией излучения. Размер фокусного пятна 1 мм. Диапазон анодного напряжения 10 – 200 кВ. Аппарат имеет встроенную карусель с пятью позициями, включая лазерный указатель и свинцовый затвор. Позволяет контролировать толщины до 40 мм по стали при условиях: FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2. Идеален для цифровой радиографии.

CP200DS — новинка в линейке аппаратов ICM с постоянным анодным напряжением. Данная серия устройств предлагает лучшее соотношение мощности к массе среди конкурентных аналогов. Моноблок имеет широкий диапазон настройки выходного напряжения и весит всего 15,9 кг. Встроенная карусель с несколькими выходами рентгеновского излучения позволяет адаптировать генератор к конкретным задачам в области неразрушающего контроля.

40 мм
Проникновение в сталь при FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2

Излучатель CP200DS оснащён металлокерамической термоэмиссионной рентгеновской трубкой. Такие трубки характеризуются высокой надёжностью и более длительным сроком эксплуатации, чем стеклянные.

Вакуумная колба, выполненная из металлокерамики, обладает высокими изоляционными свойствами, а также более устойчива к тепловым и механическим воздействиям.


Большое значение имеют оптические характеристики рентгеновской трубки: размер фокусного пятна определяет разрешающую способность получаемых снимков. При уменьшении фокуса повышается чёткость и резкость изображения, так как источник рентгеновских лучей становится подобен точечному источнику.

Для генератора CP200DS размер оптического фокального пятна составляет 1 мм согласно европейскому стандарту EN12543. Благодаря малому размеру пятна аппарат можно использовать, приближая к объекту контроля на минимальные расстояния. За счёт этого сокращается время экспозиции, а качество снимка остаётся стабильно высоким.

Габаритные размеры генератора CP200DS

Охлаждение и производительность

В аппаратах ICM CP Series используется высокоэффективная система принудительного воздушного охлаждения. В корпусе моноблока имеются вентиляционные прорези для дополнительного теплоотвода и оптимального движения воздушных потоков. Благодаря данной технологии, рабочий цикл генератора CP200DS составляет 100% при 30 °C, что обеспечивает более длительное время воздействия (более одного часа) и позволяет выполнять рентгеновский контроль с максимальной эффективностью.


Схема движения воздушных потоков системы охлаждения аппаратов серии СР

100 %
Рабочий цикл при 30 °C

Мультифункциональная карусель

Направленные генераторы ICM CP Series оснащены встроенной каруселью, позволяющей выбрать одну из 5 позиций для окна выхода рентгеновского излучения. Смена положения карусели осуществляется с помощью поворотного механизма. Генератор определяет позицию автоматически и передаёт эту информацию в POWERBOX. Блок управления выдаёт предупреждающие сообщения в случае несоответствия положения выбранному варианту воздействия, либо если карусель находится в промежуточном положении.

  1. Окно-затвор.
    Выход излучения перекрывает свинцовая пластина толщиной 8 мм. Положение используется во время предварительного нагрева аппарата, чтобы уменьшить интенсивность излучения.
  2. Полностью открытое окно.
    Окно с углом выхода излучения 60°×40° и алюминиевым фильтром толщиной 3 мм. Подходит для решения большинства задач рентгеновского контроля.
  3. Индивидуальная диафрагма.
    Стандартно предусмотрена диафрагма под формат плёнки 480×100 мм на фокусном расстоянии 700 мм. Используется для коллимирования рентгеновского луча и снижения влияния рассеянного излучения на приёмник. Под заказ возможно изготовление диафрагмы индивидуальных форм и размеров.
  4. Бериллиевое окно.
    Полностью открытое положение без применения алюминиевого фильтра для использования при низких значениях напряжения. В этом положении не допускается воздействие выше 50 кВ. Бериллиевый фильтр 0,8 мм.
  5. Лазерный указатель.
    В данном положении из центра лазерной указки испускается луч красного света. Его можно включать и выключать, нажимая красную кнопку питания более одной секунды. Через 20 сек лазер отключается автоматически. Используется для центрирования генератора по проверяемой области.

Документы в PDF

Области применения генератора CP200DS

Безопасность имеет первостепенное значение в аэрокосмической отрасли. Это означает, что каждая деталь коммерческого или военного самолета, будь то винт, прокладка или лопасть, должна подвергаться тщательной проверке. Всего один незамеченный дефект может привести к катастрофическим последствиям для людей на борту.

Чрезвычайно высокие требования безопасности объясняют, почему аэрокосмическая промышленность является одним из самых ответственных секторов в мире неразрушающего контроля. Поэтому специалистам по неразрушающему контролю нужны лёгкие, компактные, надёжные и универсальные генераторы, способные обеспечить получение высокодетализированных изображений за короткое время.

Аппараты SITE-X серии CP являются подходящим инструментом для быстрой, простой и точной рентгенографии практически любого материала. Генератор CP200DS имеет фокусное пятно 1 мм и оснащён бериллиевым окном, которое позволяет исследовать более лёгкие сплавы, такие как алюминий, углеродное или стекловолокно, а также технические полимеры, которые используются в аэрокосмической промышленности.

Благодаря небольшому размеру фокусного пятна, генератор CP200DS подходит для прочих высокоответственных задач, например, для контроля объектов в атомной промышленности, нефтегазовой отрасли или военной сфере. Также он поможет при поиске мельчайших трещин в объектах искусства, когда нужна минимальная нерезкость изображения.

В связи с необходимостью сокращать время проверки до минимума, специалисты всё чаще обращаются к средствам цифровой рентгенографии. Возможности аппаратов постоянного потенциала серии CP идеально сочетаются с современными цифровыми плоскопанельными детекторами. CP200DS можно комбинировать с любыми детекторами ICM серий FLATSCAN и Go-Scan.

Блок управления POWERBOX

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Источники питания

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Интерфейс и функциональные возможности

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Особенности блока управления

  • автоматическое определение подключенного генератора SITE-X серии CP;
  • стабильная работа от разнообразных источников питания даже при перепадах напряжения;
  • режим постоянной мощности Constant Power function;
  • автоматический предварительный нагрев;
  • гибкая настройка экспозиции;
  • режим автоматической тренировки аппарата;
  • полный мониторинг системы;
  • разъёмы для подключения периферийных устройств;
  • порты USB для удалённого мониторинга процесса контроля и обновления системы;
  • 2 дисплея с разрешением 128×256 пикселей;
  • эргономичный и ударопрочный корпус.

Соответствие стандартам

  • оборудование изготовлено в соответствии
    с сертифицированной системой менеджмента качества ISO 9001/2008;

  • соответствует требованиям стандарта NFC 74-100 Bureau Veritas LCIE;

  • сертификация CE: Директива по электромагнитной совместимости, Директива
    по низковольтному оборудованию.

Комплектация

  • рентгеновский генератор SITE-X CP200DS;
  • блок питания и управления POWERBOX;
  • соединительный кабель 20 м;
  • сетевой кабель 10 м;
  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

Специализированные диафрагмы

Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.

Усиленный соединительный кабель

Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях.

Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля.

На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.

Крепление трубное

Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.

Штатив треножный

Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях.

Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°.

Параметры штатива из алюминия:
длина в сложенном виде 105 см;
высота регулируется от 44 до 267 см;
масса 7,9 кг.

Параметры штатива из углеродного волокна:
длина в сложенном виде 62 см;
высота регулируется от 22 до 157 см;
масса 2,8 кг.

Преобразователь тока

Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному.

Габариты 420×220×88 мм. Масса 7 кг.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

Габариты 110×140 мм. Масса 3,1 кг.

Аудиовизуальная сигнализация

В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 308×110 мм. Масса 3,9 кг.

Штатив для сигнализации

Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см.

Длина в сложенном виде составляет 56 см. Масса 0,91 кг.

Транспортировочный кейс PELICASE

Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса.

Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

Габариты 950×690×395 мм.
Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

Транспортировочный ящик ALUCASE

Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP.

Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

Масса: 22 кг (пустой) / 65,5 кг (заполненный).

Технические характеристики генератора SITE-X CP200DS

Геометрия излучения

направленная

Питание

от сети

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

10 – 200 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

0,5 – 10 мА

Ток трубки при полной мощности 3,7 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 750 Вт
Стабильность напряжения (кВ) и тока (мА) ± < 0,5%
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 1 мм (EN 12543)
Собственная фильтрация 0,8 мм (Be)
Рабочий цикл при температуре окружающей среды 30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=2, T=10 мин) 40 мм
Режим постоянной мощности есть
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С 5,5 бар

Напряжение питания охлаждающего вентилятора

48 В постоянного тока
Потребление сети при 230 В переменного тока 6 А
Измерительная схема микроконтроллера высокого напряжения (кВ и мА) есть
Часы реального времени для полного автоматического прогрева есть
Безотказная красная лампа-индикатор есть
Уровень пылевлагозащиты IP65

Диапазон рабочих температур

от -30 до +60 °С
Диапазон температур хранения от -40 до +70 °С

Встроенная карусель с 5 выходами

свинцовый затвор,

лазерный целеуказатель,

бериллиевое окно 0,8 мм,

алюминиевый фильтр 3 мм,

диафрагма 10×48 см

Стандартная длина соединительного кабеля  20 м
Максимальная длина соединительного кабеля 100 м (5×20 м)
Тип соединителя MIL-DTL 26482, метал. круглый
Положение розетки осевое или радиальное, переключаемое пользователем
Защитные кольца/рукоятки 2 шт
Габаритные размеры  Ø 140×705 мм
Масса без защитных колец 15,9 кг

Технические характеристики блока управления POWERBOX

Шаг настройки напряжения, тока, времени экспозиции

1.0 кВ, 0.1 мА, 1.0 сек

Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Режим постоянной мощности есть
Регулируемое время предварительного нагрева 3 – 99 сек
Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность) 3 шт.
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / рентген ВЫКЛ
Двухпозиционный главный поворотный переключатель включение / выключение питания
Индикация точного положения карусельной системы есть
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2 шт. по 64×128 пикселей каждый
Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом есть
Автоматический предварительный нагрев есть
Калькулятор времени экспозиции опционально
Расчёт экспозиции по пользовательским данным опционально
Программируемая блокировка безопасности 3 варианта
Количество языков меню, включая русский 19
Возможности для мониторинга и обновления программного обеспечения USB-интерфейс
Тип источника питания сеть, электрогенератор, аккумулятор
Диапазон напряжения питания от 90 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Входной коэффициент мощности на максимальном режиме 99%
Входной ток при полной мощности, 230 В переменного тока 6.0 А
Диапазон рабочих температур от -30 до +55 °С
Диапазон температур хранения от -40 до +70 °С
Класс защиты IP65
Габариты без ручки 351×151×344 мм
Масса 7,9 кг
