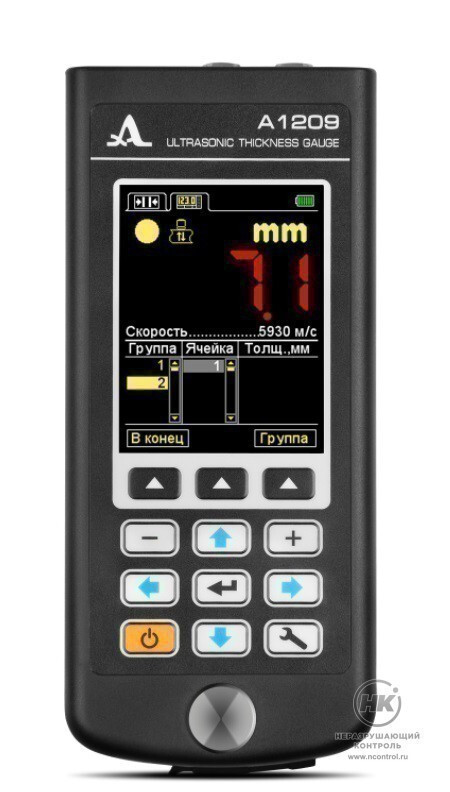

Толщиномер ультразвуковой А1209

Купить
В избранноеВ избранное
СравнитьСравнить

А1209 — портативный ультразвуковой толщиномер общего назначения. Предназначен для проведения толщинометрии плоских стенок объектов и стенок труб по стали, алюминию, стеклу и композитным материалам с высоким затуханием ультразвука. Работает с прямыми совмещёнными и раздельно-совмещёнными преобразователями частотой от 4 до 10,0 МГц. Измеряет толщину в диапазоне от 0,7 до 300 мм по стали.

Толщиномер А1209 разработан для широкого применения. Он может использоваться для определения толщины изделий, а также для измерения глубины залегания скрытых дефектов в этих изделиях в процессе их изготовления или эксплуатации. В приборе реализована система автоматической адаптации к кривизне и шероховатости поверхности контролируемого объекта. Это позволяет получать достоверные результаты измерений в различных практических условиях. Данная технология запатентована в РФ.



0,7- 300 мм
Диапазон измерений толщины по стали

Документы в PDF

Преимущество

А1209 реализует принцип «полного цифрового тракта», как и остальные модели линейки ручных ультразвуковых толщиномеров производства «АКС». После возбуждения, приёма и усиления эхо-сигналов происходит их оцифровка, и все дальнейшие преобразования и обработка данных осуществляются в цифровом виде. Таким образом обеспечивается стабильность и воспроизводимость показаний, простота регулировки, низкая стоимость и высокая надёжность прибора.

Решаемые задачи

  • Измерение толщины стенок различных конструкций из чёрных и цветных металлов и их сплавов.
  • Толщинометрия объектов из пластмасс и прочих материалов с высоким затуханием ультразвука.
  • УЗ диагностика технологических резервуаров, сосудов и ёмкостей, находящихся под давлением.
  • Контроль объектов с температурой поверхности до +250 °С высокотемпературным ПЭП.
  • Определение толщины стенок труб и цилиндрических предметов диаметром от 20 мм.
  • Исследование гладких или корродированных поверхностей.
  • Контроль литых заготовок и листового проката.
  • Толщинометрия алюминиевых деталей.

Сферы применения

  • Машиностроительные и транспортные предприятия.
  • Авиастроение и аэрокосмическая отрасль.
  • Судостроение и ремонт судов.
  • Химическая и пищевая промышленность.
  • Энергетика и нефтегазовый сектор.
  • Заводы трубопроката и металлургии.
  • Производство стекла и керамики.
  • Коммунальное хозяйство.

Пользовательский интерфейс

Компания «АКС» при разработке оборудования для ультразвукового контроля придерживается принципов интуитивного восприятия интерфейса. Такой подход позволяет пользователю быстро разобраться с незнакомым прибором и по внешнему виду, сообщениям меню и пиктограммам понять, как с ним следует работать. Удобство и простота освоения устройств производителя подтверждаются многолетней практикой и отзывами потребителей.

Портативный толщиномер А1209 использует яркий цветной TFT-дисплей для вывода результатов измерений и различной служебной информации. Визуальный контроль процесса измерений обеспечивается при помощи цветовой индикации.

Под дисплеем располагается плёночная клавиатура, которая имеет 11 функциональных клавиш и клавишу для включения и выключения прибора. Три верхних клавиши соответствуют обозначениям на дисплее в зависимости от выбранного режима работы. Наименование текущей функции выводится над каждой из клавиш. Также имеются клавиши для входа в меню настройки, выбора и применения различных параметров.

Универсальный преобразователь

В базовую комплектацию ультразвукового толщиномера А1209 входит раздельно-совмещённый износостойкий преобразователь D1771 4.0A0D12CL частотой 4,0 МГц. С его помощью можно проводить измерения в наиболее распространённом диапазоне толщин — от 0,7 до 300 мм по стали.

К примеру, на предприятии нужно исследовать силовую конструкцию толщиной 200 мм и стенку трубы толщиной 1 мм. Смена преобразователей, подстройка прибора и чувствительности неудобна для оператора, занимает больше времени и повышает вероятность случайной ошибки.

Поэтому с толщиномером А1209 используется преобразователь D1771 4.0A0D12CL на весь диапазон толщин. Он не требует подстроек в процессе измерений, что экономит время и значительно упрощает процедуру контроля. Кроме того, с ним можно работать как по гладким, так и по корродированным поверхностям.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30 до +50 °С.
Проведение измерений с помощью А1209 и преобразователя D1771 на СОП из алюминия толщиной 40 мм

Контроль нагретых объектов

Как правило, исследование горячих поверхностей проводится в ходе коррозионного мониторинга, когда измерение остаточной толщины стенок резервуаров и труб необходимо произвести без вывода их из эксплуатации. Также процедура ультразвукового контроля может понадобиться в процессе изготовления экструдированных пластиковых труб или термически формованных труб из пластика, или при контроле металлических брусков и литых изделий до их охлаждения.

Толщиномер А1209 может дополнительно комплектоваться раздельно-совмещённым преобразователем П112-5-12/2-АТБ-902, который позволяет контролировать изделия, нагретые до +250 °С. Если контакт с поверхностью не будет превышать 6 секунд, то измерение толщины возможно проводить при температуре объекта до +350 °С.

Во время работы с А1209 и высокотемпературным ПЭП необходимо учитывать изменение скорости распространения ультразвука в материале в зависимости от его нагрева. Для получения наиболее точных показаний рекомендуется настраивать прибор на скорость ультразвука по калибровочному образцу с температурой, аналогичной объекту контроля.

Режимы работы А1209

НОРМА

Режим измерения толщины изделия с возможностью сравнения полученного результата с установленным диапазоном и критерием срабатывания АСД.
Можно задать верхнюю границу толщины, соответственно 100%, и нижнюю — в качестве браковочной нормы. Остаточная толщина контролируемого изделия будет отображаться в процентном соотношении от данной шкалы.
В случае выхода показаний за пределы допустимых значений происходит звуковая, цветовая и вибро-сигнализация.

Дисплей А1209 в режиме НОРМА

ПАМЯТЬ

Режим измерения толщины изделия с отображением структуры ранее сохранённых показаний.
Результаты измерений хранятся в ячейках и распределены по группам. Это позволяет легко просматривать и анализировать полученные данные. Нужную группу можно выбрать перед началом процесса измерений.
Сохранённые записи можно перезаписывать, проводя повторные измерения.

Дисплей А1209 в режиме ПАМЯТЬ

НАСТРОЙКА

Режим настройки и выбора параметров измерений. В перечень редактируемых параметров входят значения, которые являются общими для всех режимов, а также значения, относящиеся к каждому режиму измерений.

Соответствие стандартам

Толщиномер А1209 имеет документацию о внесении в Государственные реестры средств измерений России, Белоруссии и Казахстана. Включён в сводный перечень средств контроля и измерений согласно Табелю технической оснащённости лабораторий контроля качества и служб технического надзора на объектах строительства ОАО «АК «Транснефть».

На основании Заключения ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 приборы А1207, А1208, А1209, А1210 фирмы «АКС» включены в реестр средств НК для контроля качества сварных соединений в разделе устройств для ручной ультразвуковой толщинометрии.

Особенности

  • поддерживает работу с совмещёнными и раздельно-совмещёнными ПЭП;
  • износостойкий РС ПЭП в комплекте для контроля гладких и корродированных поверхностей;
  • возможность подключения высокотемпературного ПЭП для контроля объектов, нагретых до +250 °С;
  • автоматическое определение скорости ультразвука на объекте известной толщины;
  • измерение остаточной толщины объекта контроля в процентах;
  • звуковая, цветовая и виброиндикация;
  • энергонезависимая память на 50 000 измерений;
  • сохранение результатов в памяти прибора во всех режимах измерений;
  • специализированный чехол для защиты электронного блока от грязи, воды и пыли, с возможностью крепления на руку;
  • большой, информативный, цветной TFT-дисплей;
  • встроенный литиевый аккумулятор с защитой от перезаряда, переразряда, превышения по току и по температуре;
  • время непрерывной работы 9 часов;
  • автоматическое выключение через 10 минут бездействия;
  • программное обеспечение для приёма данных из прибора и сохранения их на компьютере;
  • передача данных на ПК через USB-кабель.

Комплектация

  • электронный блок ультразвукового толщиномера со встроенным аккумулятором;
  • раздельно-совмещённый преобразователь D1771 4.0A0D12CL;
  • кабель LEMO-LEMO двойной 1,2 м;
  • сетевой адаптер 220 В – USB;
  • кабель USB A – Micro B;
  • гель УЗ, от -30 до +100 °С, 100 г;
  • компакт-диск с документацией и ПО;
  • руководство по эксплуатации;
  • методика поверки;
  • паспорт;
  • чехол;
  • жёсткий кейс.

Технические характеристики

Диапазоны измеряемых толщин по стали:
-преобразователем D2763 10.0A0D6CL0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL0,8 – 300,0 мм
Пределы допускаемой абсолютной погрешности, где Х — измеряемая толщина в мм:
- при толщинах от 0,7 до 3,0 мм±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более± 0,1
Дискретность индикации измерений:
- в диапазоне измерений от 0,7 до 99,99 мм0,1 мм; 0,01 мм
- в диапазоне измерений от 100,0 до 300,0 мм0,1 мм
Номинальное напряжение питания, В3,7
Диапазон настроек скоpости yльтpазвyкаот 500 до 19999 м/с
Режимы работыНОРМА, ПАМЯТЬ, НАСТРОЙКА, ДОСТУП
Встроенная память50000 измерений (100 групп, по 500 ячеек в каждой группе)
Тип дисплеяантибликовый, цветной TFT
Питаниевстроенный литиевый аккумулятор
Номинальное значение напряжения аккумулятора3,7 В
Время непрерывной работы9 ч
Способы заряда аккумуляторас помощью зарядного устройства от сети
переменного тока или от ПК через USB-разъём
Возможность работы с прибором во время зарядки
аккумулятора
есть, но время зарядки аккумулятора в этом случае
увеличивается в 2-3 раза
Время полной зарядки аккумулятора4-5 часов, допускается многократная подзарядка
Условия эксплуатации:
диапазон рабочих температурот -20 до +50 °С
относительная влажность воздухадо 95 % при +35 °С
Условия хранения1 по ГОСТ 15150-69
Средняя наработка на отказне менее 18000 часов
Средний срок службыне менее 5 лет
Габаритные размеры161 × 70 × 24 мм
Масса210 г
