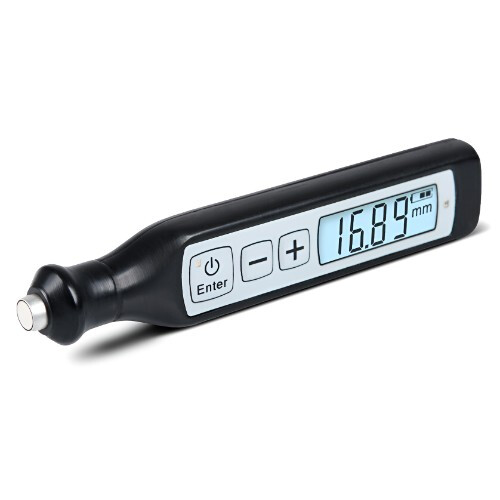

Ультразвуковой толщиномер А1207

Ультразвуковой толщиномер А1207 [фото №3]

Ультразвуковой толщиномер А1207 [фото №4]

Ультразвуковой толщиномер А1207 [фото №5]

Ультразвуковой толщиномер А1207 [фото №6]

Ультразвуковой толщиномер А1207 [фото №7]

Купить

Задать вопрос о товаре

В избранное

Сравнить

А1207 — миниатюрный ультразвуковой толщиномер карандашного типа со встроенным преобразователем частотой 4 МГц. Служит для определения толщины объекта при одностороннем доступе к его поверхности. Позволяет исследовать изделия из различных материалов, включая металлы и их сплавы, стекло, керамику и пластики. Прибор измеряет толщину в диапазоне от 0,8 до 100 мм по стали. Имеет специальное приложение для мобильных устройств. Удобен для проведения экспресс-диагностики.

Благодаря моноблочному исполнению толщиномер А1207 является самым портативным среди аналогичных приборов, легко помещается в кармане, а его масса составляет всего 40 г. Понятный интерфейс, минимум кнопок управления и возможность работать с прибором одной рукой значительно упрощают процедуру ультразвукового контроля. Применение толщиномера целесообразно для быстрой проверки толщины стенок различных объектов. Прибор может использоваться в лабораторных и производственных условиях, а также на открытом воздухе в температурном диапазоне от -30 до +50 °С.

0,8 – 100 мм
Диапазон толщины измерений по стали

Документы в PDF

Скачать карточку в формате PDF

Методика поверки

Руководство по эксплуатации

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Сертификат СИ Казахстана

Буклет

Решаемые задачи

Экспресс-диагностика материалов на предмет расслоений и наличия посторонних включений.
Толщинометрия объектов из чёрных и цветных металлов, алюминиевых сплавов, пластмасс, стекла, керамики.
Проведение контроля сквозь слой краски 0,1 – 0,3 мм, с учётом включения толщины краски в полученные показания.
Измерение толщины стенки, разностенности труб и цилиндрических предметов диаметром от 20 мм.
Исследование стенок технологических резервуаров, ёмкостей под давлением.
Контроль литых деталей, листового проката и прочей промышленной продукции.

Сферы применения

Машиностроительные и транспортные предприятия.
Судостроение и предприятия по ремонту судов.
Авиастроение и аэрокосмическая отрасль.
Химическая и пищевая промышленность.

Энергетика и нефтегазовый сектор.
Заводы трубопроката и металлургии.
Стекольное и керамическое производство.
Коммунальное хозяйство.

Конструкция ультразвукового толщиномера А1207

Сменный преобразователь

В наконечник толщиномера А1207 встроена капсула с совмещённым пьезоэлектрическим преобразователем. Его контактная поверхность имеет диаметр 8 мм. ПЭП имеет износостойкий протектор из керамики и позволяет исследовать гладкие и корродированные поверхности шероховатостью до Rz160 и радиусом кривизны от 10 мм.

При работе на грубых материалах с сильной коррозией, загрязнениями, отстающей ржавчиной или краской необходимо тщательно зачистить поверхность. Это продлит срок службы преобразователя и обеспечит достоверность показаний.

В случае эксплуатационного износа ПЭП предусмотрена возможность его оперативной замены. Это легко сделать самостоятельно без применения дополнительных приспособлений. Сначала следует выключить прибор, затем выкрутить наконечник и отсоединить капсулу преобразователя от электронной платы. После установки новой капсулы обязательно откалибруйте толщиномер, используя прилагаемый калибровочный образец.

Корпус

Корпус толщиномера выполнен из ударопрочного пластика и объединяет в себе электронный блок и преобразователь совмещённого типа. Простая конструкция А1207 без дополнительных разъёмов и кабелей, а также минимальное количество внутренних электронных компонентов повышают надёжность прибора. Алгоритм измерения толщины, оптимизированный с учётом особенностей конкретного встроенного преобразователя, позволил улучшить метрологические характеристики устройства.

Порядок работы

Ультразвуковой толщиномер А1207 реализует эхо-импульсный принцип измерения толщины. Время двойного прохода продольных УЗ волн через контролируемый объект от одной поверхности до другой переводится в значение толщины с учётом известной скорости распространения ультразвука. Для излучения и приёма импульсов служит встроенный преобразователь, который следует установить на объект контроля с использованием контактной жидкости подходящего уровня вязкости.

Настройка и управление толщиномером осуществляются с помощью трёх кнопок. Клавиша «Enter» служит для включения/выключения прибора и выбора единиц измерения. С помощью клавиш «плюс/больше», «минус/меньше» можно просматривать текущую скорость ультразвука, редактировать её значение, настраивать скорость по образцу известной толщины, а также входить в режим калибровки прибора.

Обозначения на цифровом дисплее А1207

Просмотр текущей скорости ультразвука

Индикатором для цифрового вывода результатов измерений служит светодиодный дисплей с высокой яркостью свечения. Полученные показания отображаются на экране А1207 в течение 7-10 секунд, что позволяет оператору считывать их без необходимости постоянно удерживать прибор на поверхности в месте контроля. Помимо числовых значений в правом верхнем углу всегда выводится символ, соответствующий степени заряда аккумулятора. Состояние, близкое к полному разряду, сопровождается миганием пустого символа батареи.

Онлайн–толщиномер

Для работы с ультразвуковым толщиномером А1207 разработаны приложения, доступные для загрузки на устройства с операционными системами iOS и Android. Связь прибора со смартфоном или планшетом осуществляется с помощью встроенного Bluetooth-модуля. Таким образом вывод результатов измерений на экран мобильного устройства и работа с ними происходят в реальном времени.

Возможности программного обеспечения

отображение А-Скана сигналов;
построение профиля толщины (B-Скан);
управление развёрткой, усилением сигнала и измерительными стробами;
сохранение изображений А-Скана и результатов измерений.

Доступные к выбору способы измерения

по максимуму сигнала в стробе;
между двумя максимальными сигналами в стробах;
сложение всех сигналов в стробе.

Кнопка «КОНТРОЛЬ» на рукоятке трансформатора электроискрового дефектоскопа «Корона 2.1»

Пример работы с цифровым ПО

Соответствие стандартам

Толщиномер А1207 имеет документацию о внесении в Государственные реестры средств измерений России, Белоруссии и Казахстана. Включён в сводный перечень средств контроля и измерений согласно Табелю технической оснащённости лабораторий контроля качества и служб технического надзора на объектах строительства ОАО «АК «Транснефть».

На основании Заключения ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 приборы А1207, А1208, А1209, А1210 фирмы «АКС» включены в реестр средств НК для контроля качества сварных соединений в разделе устройств для ручной ультразвуковой толщинометрии.

Особенности

простота настройки и использования прибора;
малые габариты и масса моноблока;
возможность работы одной рукой;
автоматическая калибровка времени задержки/«нуля» встроенного преобразователя;
возможность самостоятельной замены преобразователя;
установка необходимой скорости ультразвука;
работоспособность при температурах от -30 до +50 °С;

специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android;
встроенный Li-Pol аккумулятор с защитой от перезаряда, переразряда, превышения по току и температуре;
разъём micro-USB для заряда аккумулятора от ПК или от сети;
автоматическое выключение через 5 минут бездействия;
время непрерывной работы не менее 16 часов.

Комплектация

электронный блок ультразвукового толщиномера со встроенным Li-Pol аккумулятором;
съёмный совмещённый преобразователь
4 МГц, Ø 8 мм;
калибровочный образец с сертификатом
о калибровке;
сетевой адаптер 220 В – USB;
кабель USB A – Micro B;
гель УЗ, от -30 до +100 °С, 20 г;
руководство по эксплуатации;
методика поверки;
паспорт;
жёсткий кейс.

Компактный толщиномер А1207 идеален для
экспресс-контроля

Щёточный веерный и Т-образный электроды входят в базовую комплектацию электроискрового дефектоскопа «Корона 2.1» Сравнение габаритов толщиномера А1207 в новом и в старом исполнении корпуса

Технические характеристики

Диапазон измеряемых толщин, по стали	от 0,8 до 100 мм
Тип встроенного преобразователя	совмещённый
Частота встроенного преобразователя	4 МГц
Диаметр рабочей поверхности преобразователя 8 мм	8 мм
Дискретность индикации измерений
в диапазоне от 0,80 до 9,99 мм в диапазоне от 10,0 до 100,0 мм	0,01 мм 0,1 мм
Пределы допускаемой абсолютной погрешности	± (0,005Х + 0,1) мм, где Х — измеряемая толщина в мм
Единицы измерений	мм, дюймы
Диапазон устанавливаемых скоростей	1 000 - 9 000 м/с
Дискретность установки скорости	1 м/с
Тип дисплея	LCD
Питание встроенный	Li-Pol аккумулятор
Номинальное значение напряжения аккумулятора	3,7 В
Время непрерывной работы от аккумулятора	16 часов
Способы заряда аккумулятора	с помощью зарядного устройства от сети переменного тока или от ПК через USB-разъём
Возможность работы с прибором во время зарядки аккумулятора	есть, но время зарядки аккумулятора в этом случае увеличивается в 2-3 раза
Время полной зарядки аккумулятора	4-5 часов, допускается многократная подзарядка
Условия эксплуатации
диапазон рабочих температур	от -30 до +50 °С
относительная влажность воздуха	до 95 % при +35 °С
Условия хранения	1 по ГОСТ 15150-69
Средняя наработка на отказ	не менее 18000 часов
Средний срок службы	не менее 5 лет
Габаритные размеры	125 × 25 × 15 мм
Масса	40 г
