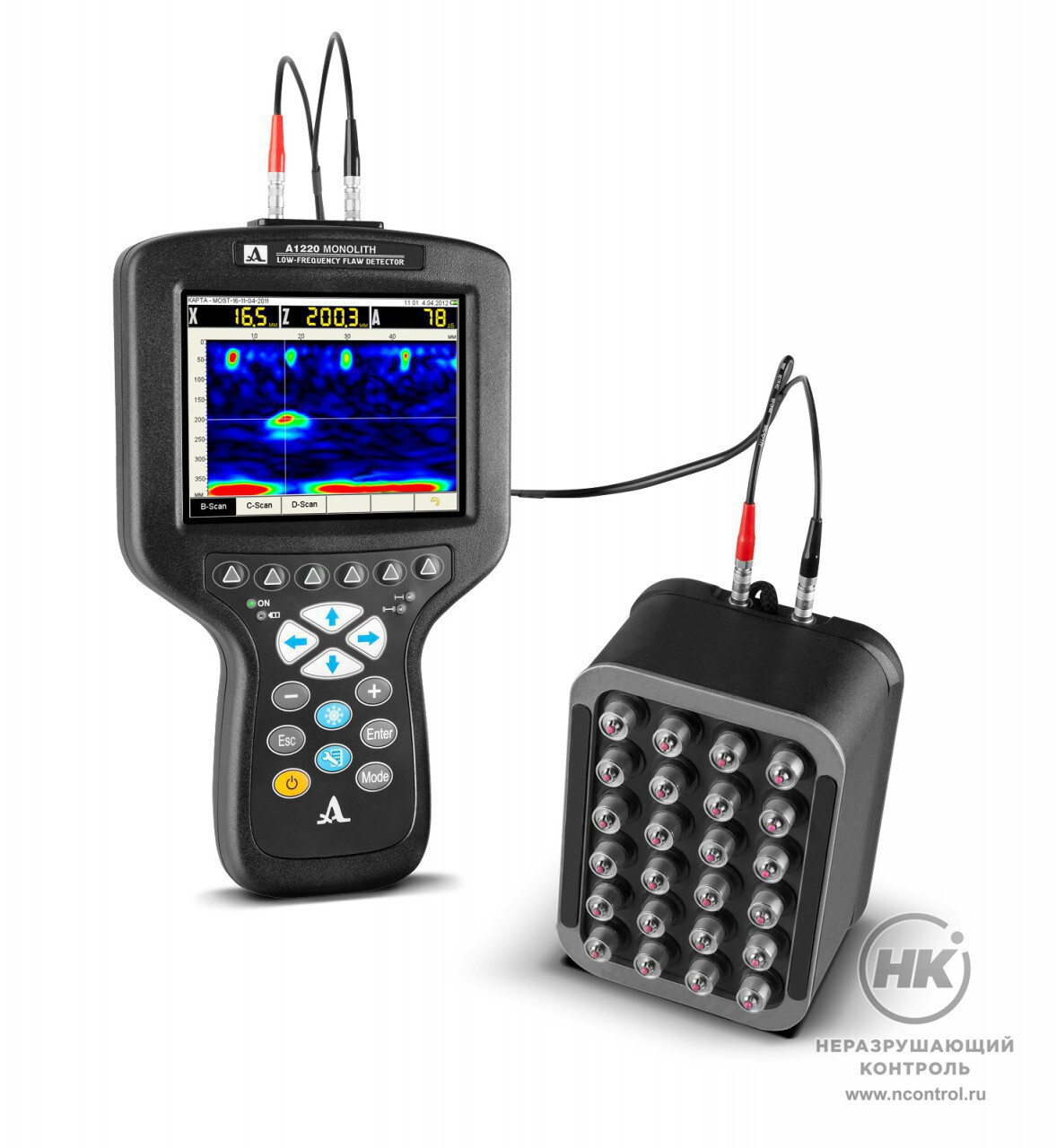

Ультразвуковой дефектоскоп А1220 MONOLITH

Купить
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта.

Помимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.

Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Представление результатов

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее в виде А-скана и в виде В-, С-, D- Сканов.

Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.

Режимы работы

А1220 MONOLITH оснащён четырьмя режимами работы, а также сервисный режимом НАСТРОЙКА.

Режим ЭХО
Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.

Режим ПРОЗВУЧИВАНИЕ
Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

Режим КАРТА
Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.


Документы в PDF

Комплектация

  • ультразвуковой дефектоскоп;
  • антенная решетка;
  • кабель LEMO-LEMO двойной 1,2 м;
  • кабель USB A - Micro B;
  • сетевой адаптер с кабелем;

Принадлежности

  • компакт-диск с ПО;
  • документация;
  • планшет;
  • чехол;
  • жесткий кейс.

Технические характеристики

Диапазон устанавливаемых скоростей ультразвука 500 – 15 000 м/с
Диапазон устанавливаемых рабочих частот 25 – 250 кГц
Диапазон перестройки усиления приемника 0 – 100 дБ
Диапазон измерений временных интервалов 0 – 4 000 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм ±(0,1+0,0001·Тизм) мкс
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) 50 – 2 150 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) ±(0,1·H+5,0) мм
Питание аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы прибора от аккумулятора 8 ч
Тип дисплея (разрешение) TFT (640 х 480)
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от –20 до +55 0C
Габаритные размеры АР М2502 139 х 105 х 89 мм
Масса АР М2502 1,1 кг
