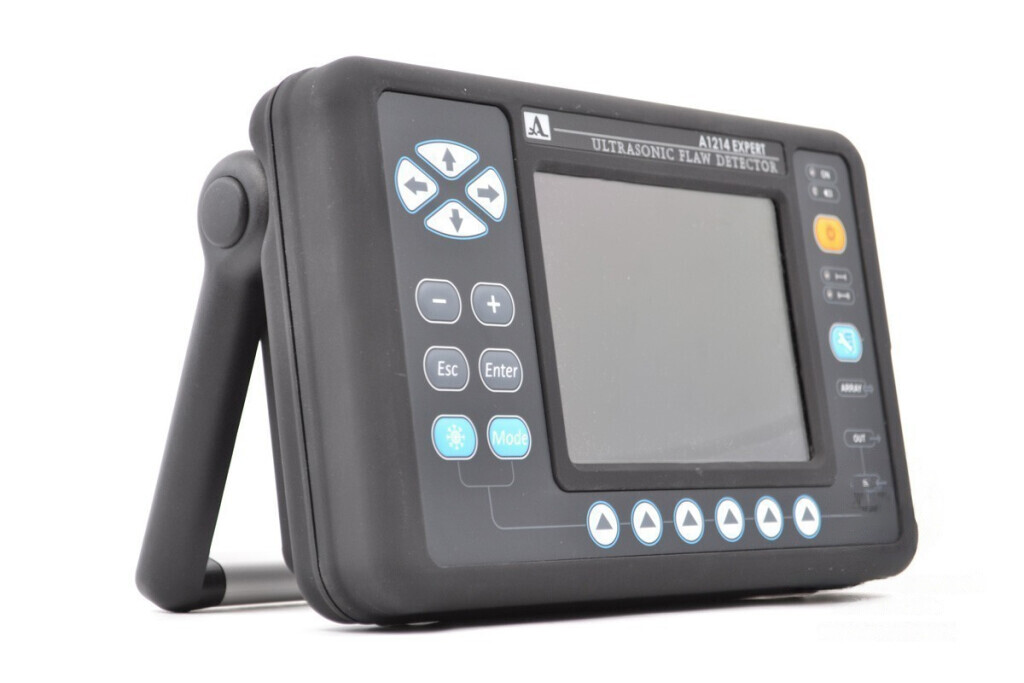

Ультразвуковой дефектоскоп А1214 EXPERT предназначен для поиска дефектов в изделиях из металлов и пластмасс. Выявляет коррозию, трещины и внутренние расслоения. Определяет координаты дефектов и оценивает их параметры. Работает с прямыми и наклонными преобразователями. Диапазон измерений глубины залегания дефекта: от 2 до 6 000 мм.

АРД диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые. Они соответствуют браковочному, контрольному и поисковому уровням контроля.

Дефектоскоп автоматически рассчитывает эквивалентную площадь отражателя. Эта функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и повышает производительность контроля.

Предусмотрено ручное измерение уровня и координат принятых сигналов с помощью экранного курсора.

до 1 кГц
Регулируемая частота посылки зондирующих импульсов

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Сертификат СИ Казахстана

Методические рекомендации

Программное обеспечение ADM

Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Время непрерывной работы батареи - 18 часов

Функция ВРЧ

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Цель настройки ВРЧ — получение на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Радиосигнал

A1214 EXPERT отображает развёртку типа А в детектированном и в недетектированном виде в реальном времени. Радиосигнал позволяет подробно изучать фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Энергонезависимая память

Энергонезависимая память на 20 000 изображений экрана: А-Сканы с параметрами контроля. Также можно записывать голосовые комментарии к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры.

Соответствие стандартам

А1214 EXPERT входит в реестр средств НК ПАО «Газпром» и табель технической оснащенности лабораторий контроля качества ПАО «Транснефть».

Особенности

полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного
преобразователя вследствие его износа;
энергонезависимая память на 2000 изображений экрана: развертки типа А с соответствующими параметрами;
дополнительные режимы: «стоп - кадр»,«электронная временная лупа»;
запоминание на экране огибающей
максимумов сигнала;

полностью цифровой тракт;
автоматическое определение уровня сигнала
и координат дефекта при работе с АСД;
антискользящее прорезиненное покрытие электронного блока;
программируемая форма зондирующего
импульса;
библиотека настроек на 100 конфигураций;
возможность использования DAC-кривых.

Комплектация

электронный блок УЗ дефектоскопа со съёмным аккумулятором;
кабель LEMO-LEMO двойной 1,2 м;
кабель LEMO-LEMO одинарный 1,2 м;
преобразователь D1771 4.0A0D12CL;
преобразователь S3568 2.5A0D10CL;
преобразователь S5182 2.5A65D12CS;
преобразователь S5096 5.0A70D6CS;

сетевой адаптер с кабелем;
кабель USB A - Micro B;
гарнитура Bluetooth;
компакт-диск с документацией и ПО;
калибровочный образец V2/25;
чехол;

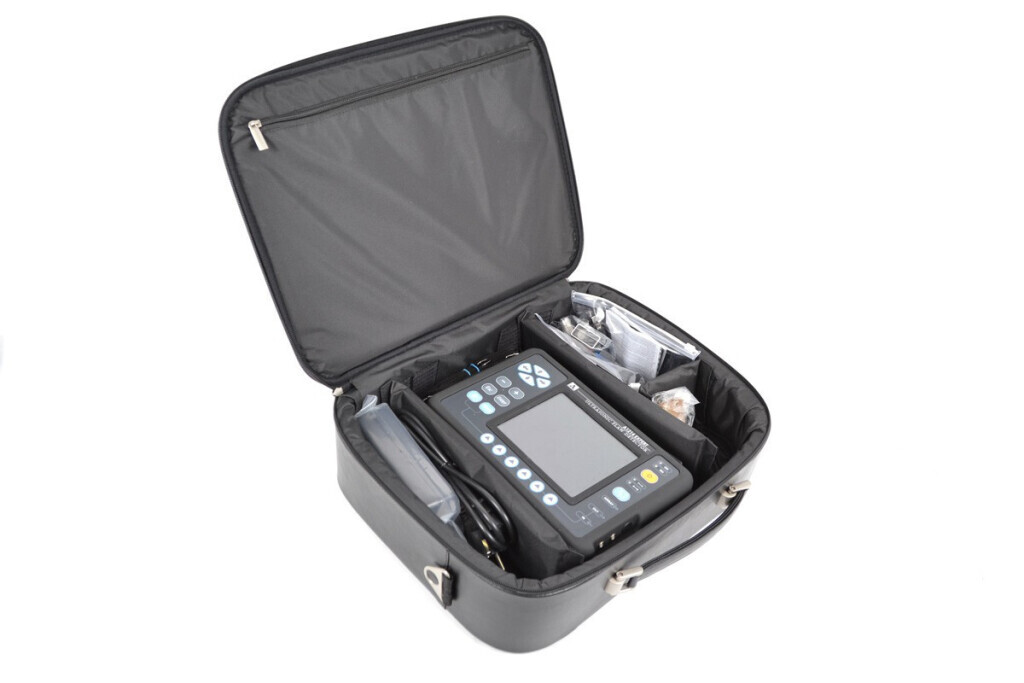

гель УЗ;
сумка.

Технические характеристики

Диапазон устанавливаемых номинальных частот ультразвука	от 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных	± 10%
Диапазон настройки на скорость ультразвука в материале	от 500 до 14 999 м/с
Диапазон перестройки усиления приёмника	от 0 до 100 дБ
Отклонение установки усиления	± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	от 7 до 6 000 мм
D1771 4.0A0D12CL	от 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями	±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	от 2 до 1 300 мм
S5096 5.0A70D6CS	от 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H	±(0,03H+1,00) мм
дальности по поверхности L	±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГц	от 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	±(0,1+0,0001Тизм) мкс
Источник питания	аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:	18 ч
Диапазон рабочих температур	от -30 до +55 ºC
Тип дисплея	цветной TFT
Разрешение дисплея	640 × 480
Габаритные размеры электронного блока:	260 × 166 × 80 мм
Масса с аккумулятором:	1,8 кг
