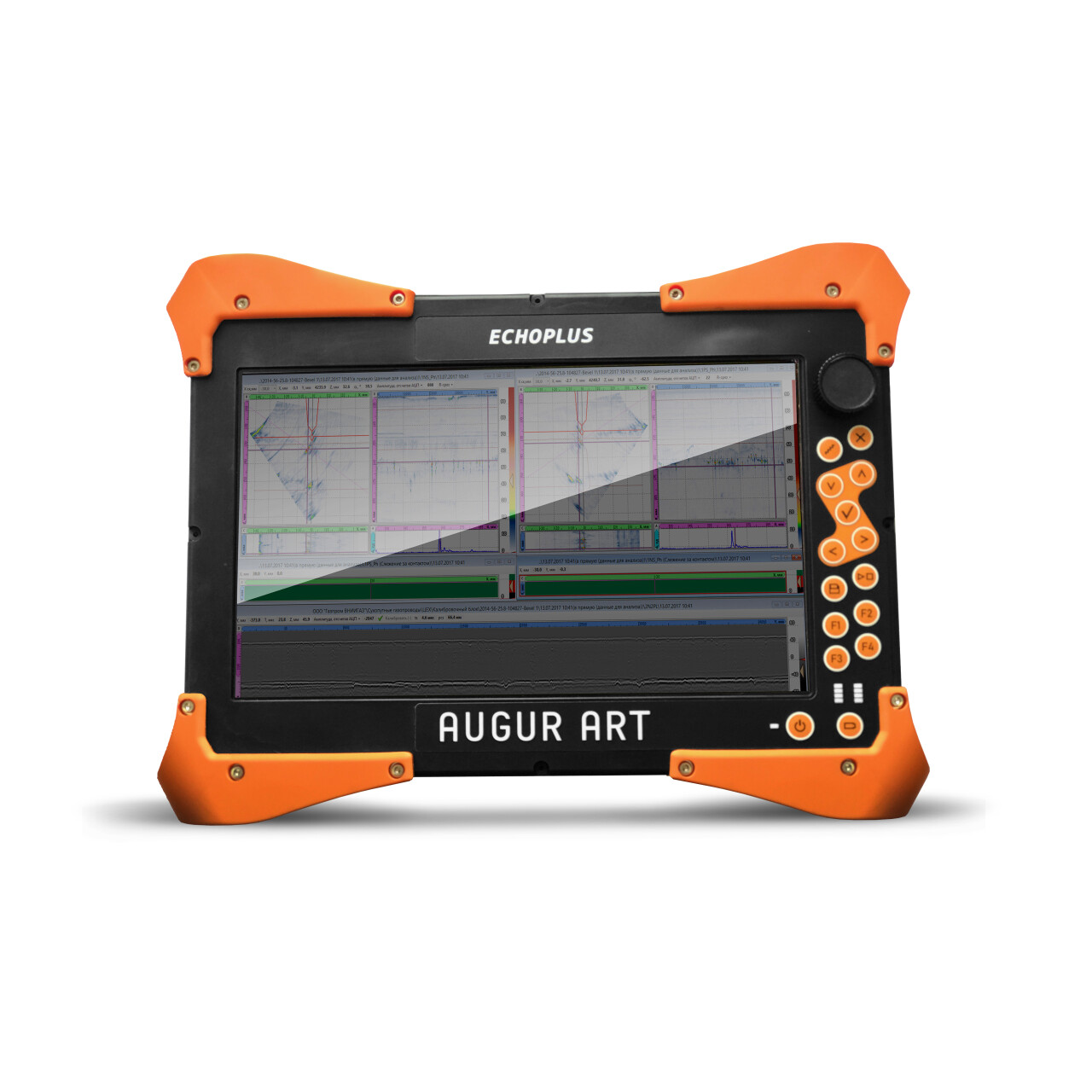

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ [фото №3]

Купить

Задать вопрос о товаре

АВГУР-АРТ - это профессиональный ультразвуковой дефектоскоп, собравший в себя весь многолетний опыт, полученный в разных сферах ультразвукового контроля.

Широкий спектр применения включает: ручной, механизированный и автоматизированный контроль сварных соединений и основного металла, в том числе коррозионно стойких материалов. Возможно построение схем сканирования.
Дефектоскоп работает в режиме ФР, ЦФА, TOFD и одноэлементных ПЭП (совмещенный, раздельно-совмещенный, раздельный). Дефектоскоп имеет до 64 независимых каналов и до 128 переключаемых каналов. Скорость контроля составляет до 80 мм/с, имеется защита IP66.
В дефектоскопе АВГУР-АРТ используется программное обеспечение АВГУР-Анализ, включенное в Реестр российского ПО.

IP67
степень защиты

Документы в PDF

Скачать карточку в формате PDF

Преимущества

В дефектоскопе АВГУР-АРТ используется программное обеспечение АВГУР-Анализ, включенное в Реестр российского ПО.
Возможность общего доступа к данным в удаленной базе данных.
Устройство поддерживает ручное, механизированное и автоматизированное проведение контроля сварных соединений, контроля на сплошность, коррозионный мониторинг.
Технология сплошной толщинометрии с применением фазированных решеток позволяет измерять толщину стенки и скорость ультразвуковой волны.
До 16 схем контроля ФР, ЦФА (TFM), TOFD, функция слежения за контактом.
Дефектоскоп оснащен 13-дюймовым экраном, имеет возможность управления через Wi-Fi, полученные данные можно загружать в защищенное облако.
Программное обеспечение позволяет визуализировать, обрабатывать и составлять отчеты о результатах контроля по предварительно составленной форме, учитывая индивидуальные требования. Дефектоскоп имеет широкие возможности настройки, позволяющие профессионально подходить к измерениям ультразвукового контроля.

Программное обеспечение и управление данными

Возможность общего доступа к данным в удаленной базе данных.
Экспорт файлов через Wi-Fi или перенос данных на съемный USB-накопитель.
Формирование отчетов с параметрами контроля и информацией о дефектах
Импорт данных из систем ультразвукового контроля других производителей: Harfang X-32, Harfang VEO, Olympus Omniscan, Zetec, CIVA.
Программное обеспечение позволяет визуализировать, обрабатывать и составлять отчеты о результатах контроля по предварительно составленной форме, учитывая индивидуальные требования. Дефектоскоп имеет широкие возможности настройки, позволяющие профессионально подходить к измерениям ультразвукового контроля.
Stripchart – представления данных контроля с синхронизированными маркерами
Полуавтоматическое образмеривание дефектов.
Совместимость с ОС Windows, Astra Linux.

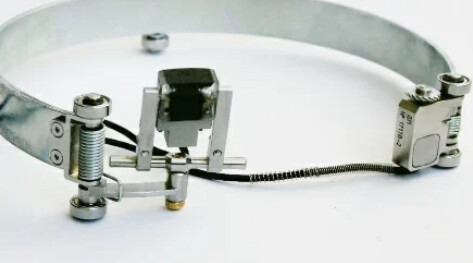

Сканеры, применяемые в составе системы автоматического ультразвукового контроля АВГУР

Паук

Диапазон контролируемых диаметров трубопроводов от 159 мм до плоскости

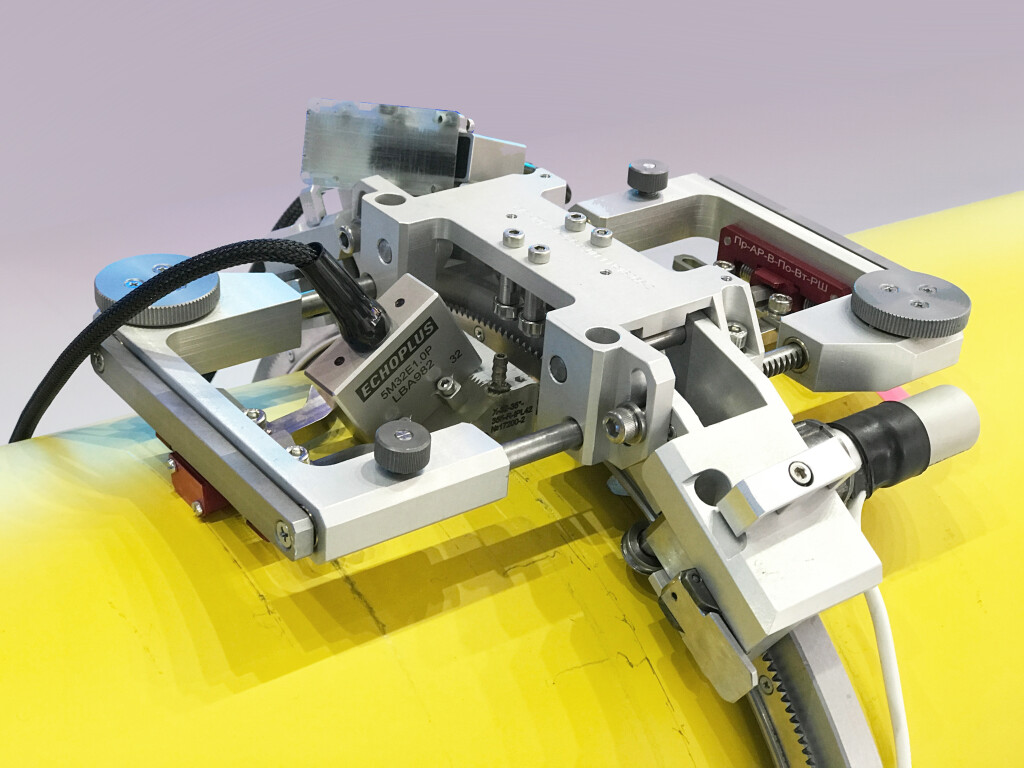

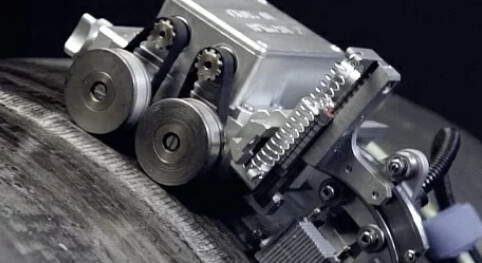

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ фото 1

Сканер СК159-426

Диапазон контролируемых диаметров трубопроводов от 159 до 426 мм

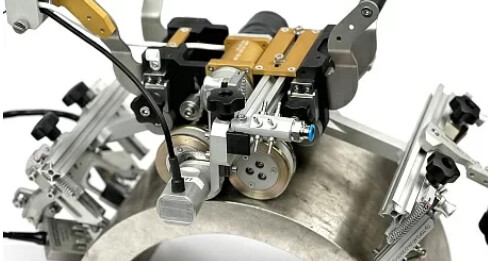

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ фото 2

Слон

Диапазон контролируемых диаметров трубопроводов от 159 мм до 1440 мм

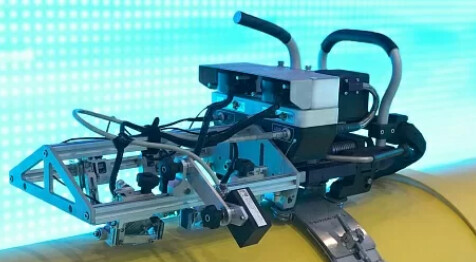

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ фото 3

Хамелеон

Диапазон контролируемых диаметров трубопроводов от 57 мм до плоскости

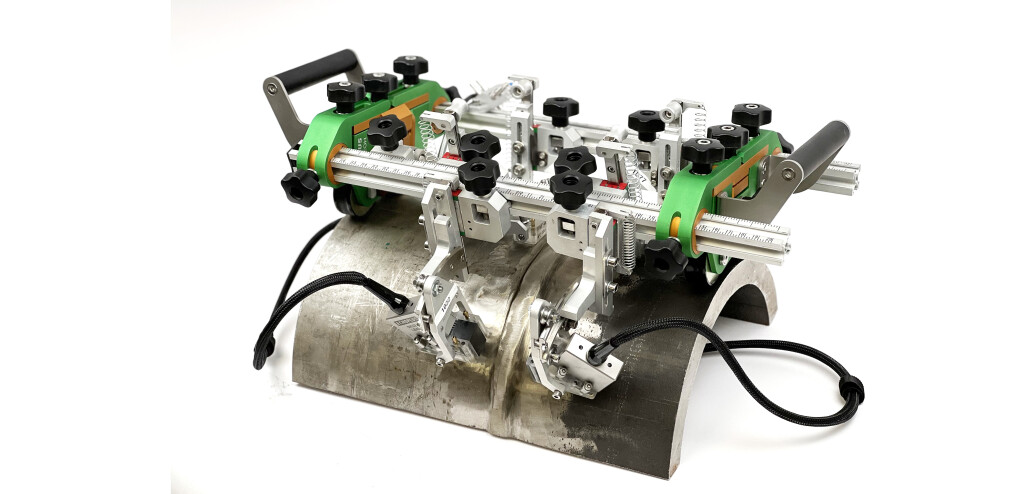

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ фото 4

КОТ (СКУ-МТ.530-1440.М.ДП.1)

Диапазон контролируемых диаметров трубопроводов от 159 мм до плоскости

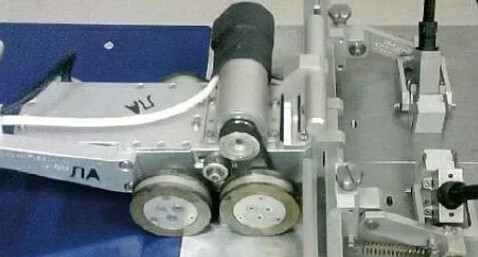

Ультразвуковой дефектоскоп с фазированными решетками АВГУР-АРТ фото 5

Особенности

Дисплей диагональю 13 дюймов с высокой разрешающей способностью
Возможность решения сложных задач по контролю ФР: контроля толщиной 297 мм из нержавеющей стали с аустенитным X-образным сварным соединением
До 64 независимых каналов и до 128 переключаемых каналов
Возможность дополнения комплектации до автоматизированного контроля
Возможность хранения результатов на защищенном облачном хранилище
Подключение различных сканеров, в том числе и трехосевые

Комплектация

Блок питания АВГУР-АРТ
Упаковка для дефектоскопа АВГУР-АРТ

Дополнительные опции

Аккумуляторная батарея АВГУР-АРТ
Зарядное устройство для батареи
Термочехол Дефектоскоп ультразвуковой многоканальный АВГУР-АРТ
Козырек солнцезащитный
Защелка EASY LATCH
Переходник IPEX-16LEMO
Переходник IPEX-32LEMO
Переходник IPEX2IPEX.64
Переходник IPEX2IPEX.128

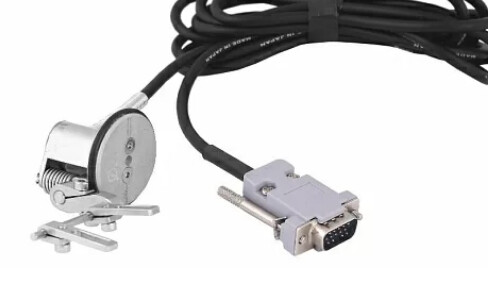

Комплект подключения КИА
Адаптер USB-Wifi
Программное обеспечение АВГУР-АНАЛИЗ для установки на отдельную рабочую станцию
Программное обеспечение для просмотра данных

Характеристики модулей

Кол-во каналов ФР	32 — 128 шт
Кол-во независимых каналов ФР	32;64 шт
Диапазон установки амплитуд импульсов возбуждения ФР	от 30 до 100 В
Диапазон установки амплитуды импульсов возбуждения TOFD	от 50 до 400 В
Диапазон установки длительности импульсов возбуждения	от 20 до 1000 нс
Диапазон регулировки коэффициента усиления приёмного тракта	от 0 до 80 дБ
Шаг регулировки коэффициента усиления	не более 0,1 дБ
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника	± 1 дБ
Частота дискретизации	100 / 50 / 25 МГц
Диапазон регулировки длительности развёртки	от 1 до 600 мкс
Настраиваемые КИХ фильтры	на каждый канал
Максимальное число групп / законов фокусировки	16 / 2048
Максимальная частота посылок импульса возбуждения	20 кГц
Скорость сбора и записи данных	до 200 Мб/с

Характеристики точности

Диапазон измерения глубины залегания дефекта	от 1 до 200 мм
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм;	±0,8 мм
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм	±(0,3+0,03*z) мм, где z - значение глубины, мм
Диапазон измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность	от 1 до 120 мм
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм;	±1,0 мм
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм	±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм
Диапазон измерения пройденного расстояния датчиком пути	от 1 до 20000 мм
Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 1 до 100 мм	±0,5 %
Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 100 до 20000 мм	±0,5 %

Прочие характеристики

Параметры дисплея	13,3“, 1920x1280, контаст 1000:1, сенсорн
Габаритные размеры дефектоскопа (длина х ширина х высота)	не более 400 х 300 х135 мм
Масса блока системного	до 7,2 кг
Степень промышленной защиты при заглушенных разъемах	IP67
Средний срок службы	не менее 10 лет
Носитель информации	SSD 1 Тб
Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока)	9-18 В
Время работы от аккумулятора	4 ч + горячая замена
Рабочая температура	от 0 до +45 °С
Рабочая температура с термочехлом	от -40 до +10 °С
Степень защиты	IP67
