Двухкулачковый захват СЗ-К-2-125-45

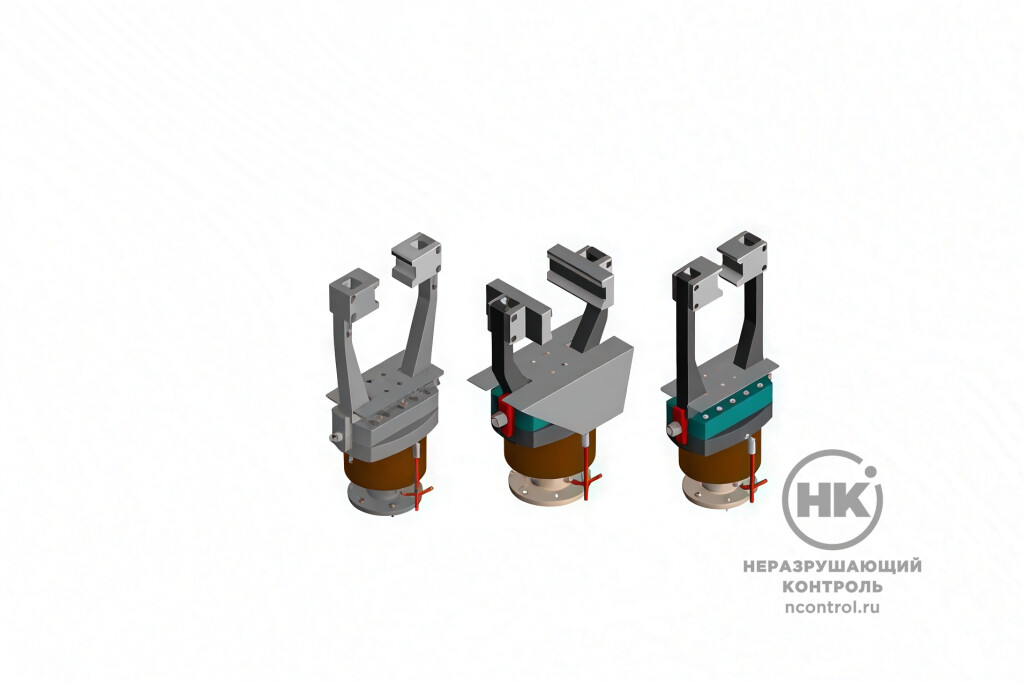

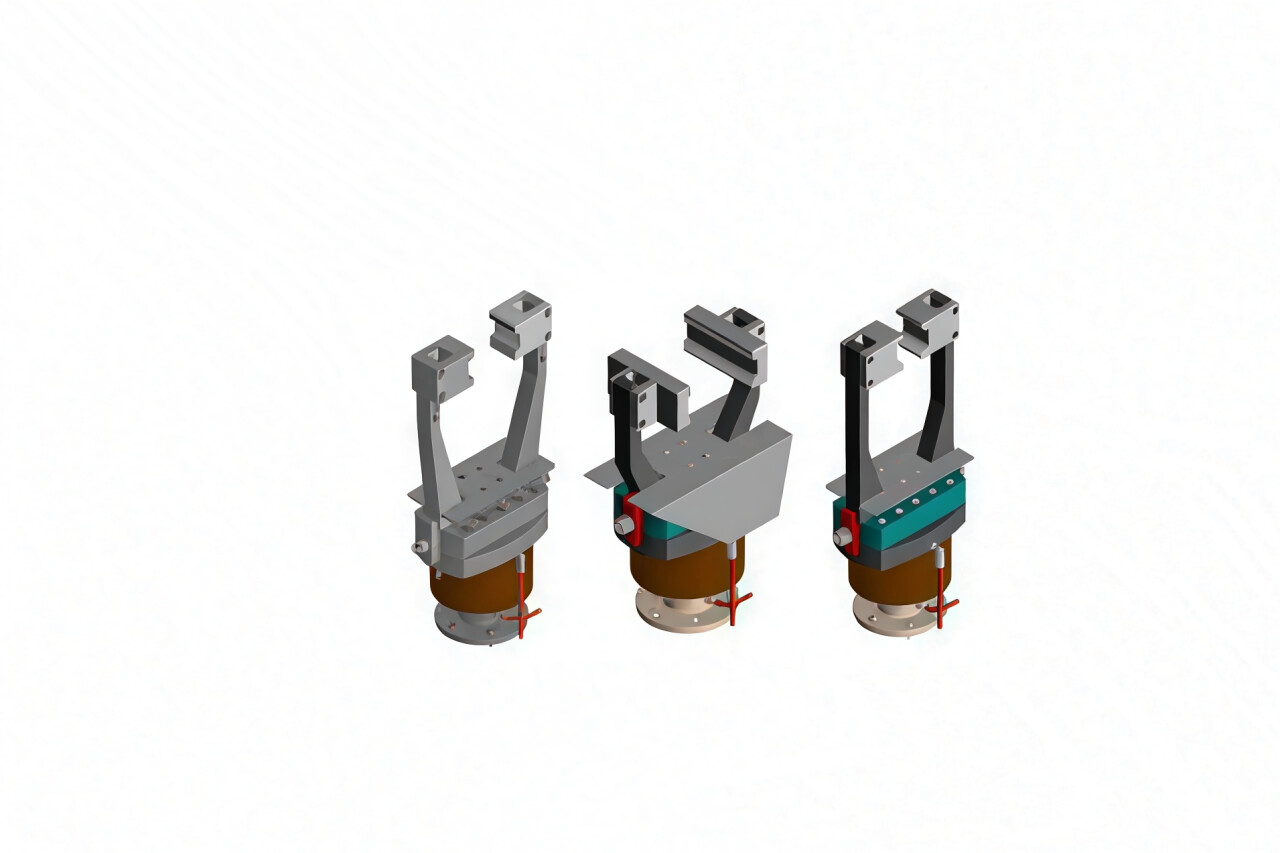

Двухкулачковый захват СЗ-К-2-125-45 [фото №1]
Двухкулачковый захват СЗ-К-2-125-45 [фото №1]
Купить

Пневматический двухкулачковый клиновой захват СЗ-К-2-125-45 предназначен для механизированного захвата, удержания и перемещения объектов в составе автоматизированных и роботизированных систем. Захват имеет ход штока 45 мм и ход каждого кулачка 25,7 мм.

СЗ-К-2-125-45 использует пневматический привод и двухкулачковый клиновой механизм.

Модификация СЗ-К-2-125-45-AL рассчитана на температуру окружающей среды от 0 до +40 °C. Усилие на штоке составляет 8000 Н при выдвижении и 8600 Н при втягивании.
Модификация СЗ-К-2-125-45-КУЗ предназначена для эксплуатации при температуре от 0 до +80 °C и развивает до 9950 Н при выдвижении и 10 750 Н при втягивании штока.
Захват может использоваться как исполнительный механизм промышленного робота или автоматизированной системы, обеспечивая механизированное удержание и перемещение объектов.




10 кН
Максимальное усилие

Документы в PDF

Скачать карточку в формате PDF

Преимущества

  • Двухкулачковый клиновой механизм — синхронное перемещение двух рабочих кулачков при выполнении операции захвата.
  • Ход одного кулачка 25,7 мм — рабочее перемещение кулачков при ходе штока 45 мм.
  • Усилие на штоке до 10 750 Н — возможность выбрать исполнение с повышенным усилием для соответствующих задач.
  • Два исполнения по условиям эксплуатации — вариант AL для температуры до +40 °C и вариант КУЗ для работы до +80 °C.
  • Два варианта исполнения — возможность подобрать захват по температурному режиму и требуемому усилию.
  • Интеграция в автоматизированные системы — использование в составе роботизированных и производственных комплексов.

Отрасли и типовые задачи

Захват может применяться в составе автоматизированных и роботизированных систем:

  • Неразрушающий контроль: захват, удержание и перемещение контролируемых изделий между рабочими позициями в составе автоматизированного комплекса.
  • Машиностроение: автоматизация операций с деталями и заготовками, перемещение объектов между технологическими позициями.
  • Металлообработка: механизированный захват и передача металлических изделий между рабочими зонами.
  • Кузнечное производство: применение исполнения КУЗ для автоматизации операций с объектами в условиях повышенной температуры.
  • Роботизированные производственные линии: удержание и перемещение изделий при выполнении заданного автоматизированного цикла.
  • Автоматизированная загрузка и выгрузка: передача объектов между оборудованием и рабочими зонами.

Технические характеристики

СЗ-К-2-125-45-ALСЗ-К-2-125-45-КУЗ
Тип захватаДвухкулачковый клиновойДвухкулачковый клиновой
Температура окружающей среды, °С0…+400…+80
Масса, кг11,526,6
Давление сжатого воздуха, макс. / ном. / мин., МПа0,8 / 0,6 / 0,250,8 / 0,6 / 0,25
Усилие на штоке при выдвижении, Н8 0009 950
Усилие на штоке при втягивании, Н8 60010 750
Ход штока, мм4545
Ход одного кулачка, мм25,725,7
Компенсатор усилийОтсутствуетОтсутствует
Обозначение130.002.00.00.000130.003.00.00.000
