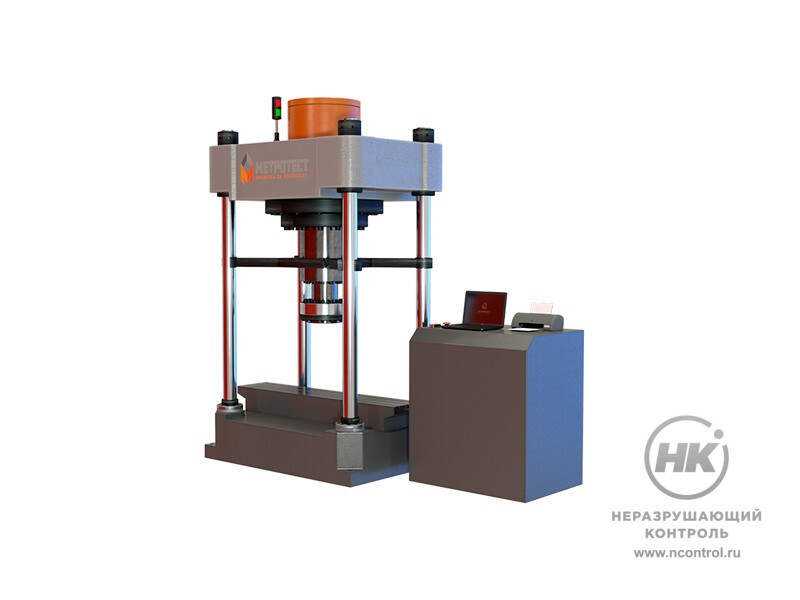

Испытательные прессы ПИ-IХ-А

Испытательные прессы ПИ-IХ-А [фото №1]
Испытательные прессы ПИ-IХ-А [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Прессы ПИ исполнения IX с автоматическим управлением с ПК при проведении испытания



до 2000 кН
Верхний предел диапазона измерений силы (нагрузки)

Документы в PDF

Скачать карточку в формате PDF

Конструктивные особенности прессов исполнения IX

  • верхний предел диапазона измерений силы (нагрузки) до 2000 кН;
  • вертикальное четырехколонное исполнение нагружающего модуля;
  • нагружающий модуль и электрогидравлический шкаф управления выполнены в виде отдельных модулей;
  • силовой гидроцилиндр двойного действия встроен в верхнюю часть нагружающего модуля.

Перечень основных методик испытания

  • ГОСТ 8694-75 (трубы на раздачу);
  • ГОСТ 8695-75 (сплющивание металлических труб);
  • ГОСТ 8817-82 (СТ СЭВ 2839-81) (металлы на осадку);
  • ГОСТ Р 54747-2011 (шпалы железобетонные для железных дорог колеи 1520 мм);
  • ГОСТ 33320-2015 (шпалы железобетонные для железных дорог);
  • ГОСТ 32020-2012 (опорные части резиновые для мостостроения);
  • ГОСТ 8829-2018 (изделия строительные железобетонные и бетонные заводского изготовления).

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

  • автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени;
  • проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты;
  • построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени;
  • автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ).

Технические характеристики

МодификацияПИ-1500-IX-А / ПИ-2000-IX-А
Диапазон измерения нагрузки, кНот 60 до 1500 (от 30 до 1500) / от 80 до 2000 (от 40 до 2000)
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %± 1,0;
Пределы допускаемой абсолютной погрешности измерений перемещений нижней опорной плиты в диапазоне от 0,1 до 10 мм, включ., мм ( для модификаций с установленным датчиком перемещений)± 0,1
Электропитание380 В, 50 Гц
