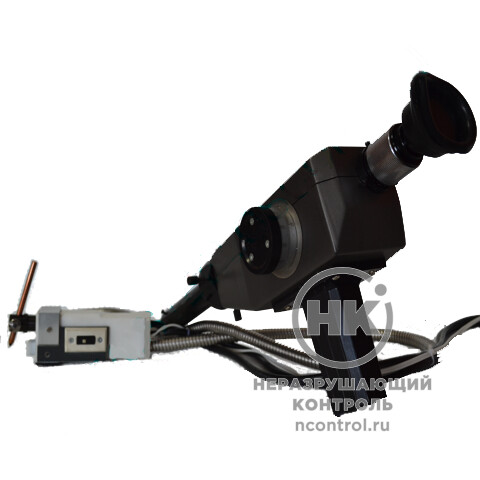

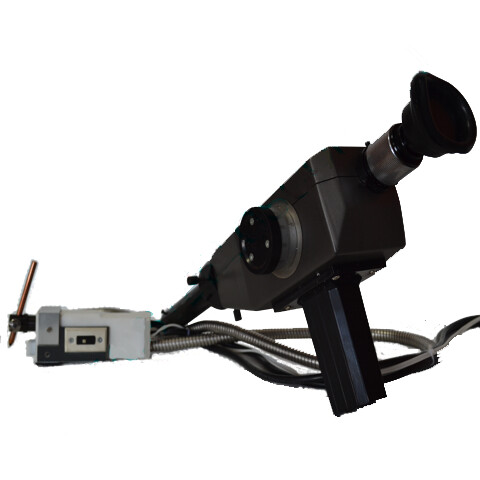

Стилоскоп СЛП-6





Стилоскоп гибкий СЛП-6 «Кобра» предназначен для работ в трудно-доступных местах. Главной особенностью данного прибора для спектрального анализа, является оптико-волоконный провод, на который крепится блок прожига. Благодаря этому стилоскопирование можно проводить, к примеру: у основания полового шва, между трубчатыми электронагревателями, внутри замкнутых и цилиндрических объектов и т.п.


Стилоскоп способен решать сложные задачи анализа в труднодоступных местах. К примеру, сварочных швов с внутренним углом, напольных сочленений, объектов с ячеистой или сотовой структурой, элементов с ограниченным доступом и т.п. За счет эндоскопического канала и малой контактной площадки, оператор сможет адаптировать прибор для анализа практически любого узла со сложной геометрией.

360-720  нм
Диапазон спектра

Рекомендации к использованию

Во время работы лаборант спектрального анализа одной рукой должен удерживать держатель с контактной планкой, а другой рукой удерживать оптический блок за ручку, поэтому область для анализа необходимо выбрать заранее, либо воспользоваться помощью коллеги, для смещения области спектра во время работы.




Особенности

  • специально для стилоскопа СЛП-6 возможна поставка катушки сетевого провода, длиной до 50 метров, чтобы обеспечить работу специалиста на площади с малым или удаленным количеством точек доступа к электрической сети;
  • для качественной работы с прибором необходима контактная площадка размерами не менее 40х20 мм, причем блок прожига можно использовать как в горизонтальном, вертикальном так и в перевернутом положении;
  • для удобства пользования силовые провода увеличены;
  • длина оптико-волоконного провода составляет 1,3 м;
  • прибор комплектуется только стержневыми электродами диаметром 6мм.


Технические характеристики

Диапазон спектра, нм 360-720

Фокусное расстояние, мм:

объектива

окуляра



304,6

28,8

Режим работы дуга/искра
Ток нагрузки, А 3÷7
Электропитание, В/Гц ~220/50
Потребляемая мощность, кВт, не более 1,2
Предел разрешения (прибор допускает раздельное наблюдение спектральных линий)

Fe: 613,66 – 613,77нм

Fe: 487,13 – 487,21нм

Mn: 476,59 – 476,64нм

Полный угол дисперсии для области 390-670 нм - 18 градусов 18 минут
Обратная линейная дисперсия по областям

420 нм - 1,7 нм/мм

500 нм - 4,5 нм/мм

650 нм - 13,9 нм/мм

Длина оптического кабеля, м, рабочая 1,3

Габаритные размеры, мм, не более

оптического блока

блока прожига

генератора



120х170х500

50х55х160

230х360х410

Масса комплекта, кг, не более 20
