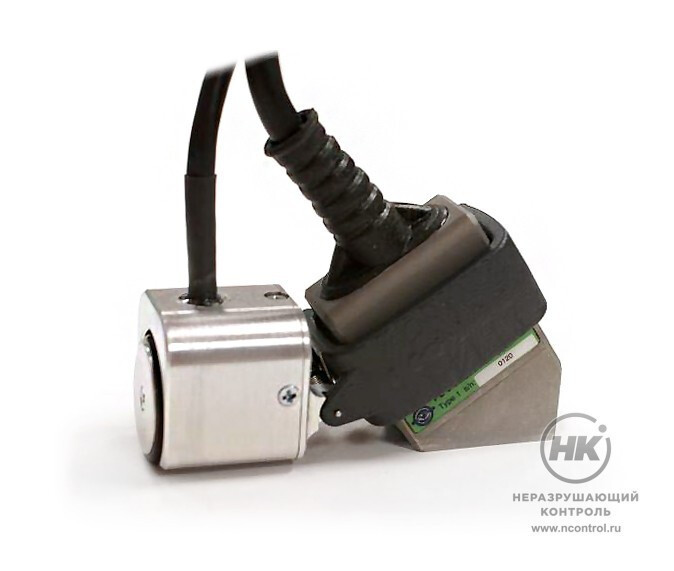

Микрокодировщик пути QuickTrace Encoder

Добавить в корзину

Запросить КП

Задать вопрос

Доставка по России, за рубеж, самовывоз.

Оплата безналичными на расчётный счёт

Производитель:

Sonatest

Микрокодировщик пути QuickTrace Encoder предназначен для точного отслеживания местоположения преобразователя при проведении ручного контроля. Крепится к призме датчика с ФАР. Кодировщик более долговечен, чем аналоги, использующие оптические принципы работы. Может применяться в тяжёлых полевых условиях.

QuickTrace Encoder представляет собой одноосевой микрокодировщик для работы в ручном режиме, который позволяет избежать применение винтов, отвёрток и дополнительных инструментов для монтажа. Благодаря креплению-застёжке преобразователь присоединяется к кодировщику одним движением. Выполнен в корпусе из анодированного алюминия с защитой IP67, не засоряется, выдерживает попадание струи воды под высоким давлением.

IP67
Степень защиты корпуса

Документы в PDF

Скачать карточку в формате PDF

Особенности

обеспечивает точное линейное позиционирование преобразователя;
настраиваемый пружинный механизм исключает проскальзывание;
эргономичный дизайн, быстрое крепление преобразователя;
определяет линейную координату на В- C- D- сканах;

легко перемещается, подходит для работы
с L-сканом или S-cканом;
отсутствует прилипающий эффект ираздражающее отклонение;
возможно исполнение с резиновым или магнитным колесиком;
подходит для ФАР датчиков производства Sonatest.

Технические характеристики

Тип контроля	ручной
Совместимость	преобразователи типа DAAH
Разрешение	14 импульсов на 1 мм
Усилие прижимной пружины	0,4 кг
Материал корпуса	анодированный алюминий
Степень защиты корпуса	IP67
Рабочие температуры	от -20 до +85°С
Длина кабеля	2 м
Габариты	76,7×27×17,9 мм
