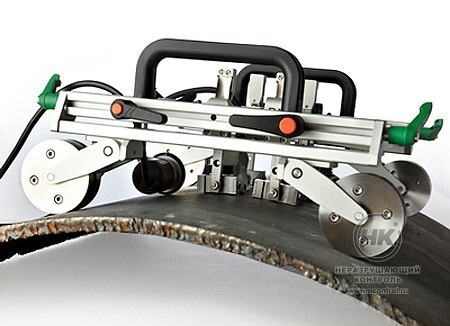

Механизированные и автоматизированные сканеры фирмы HARFANG предназначены для позиционирования ФАР и TOFD преобразователей относительно сварного соединения или объекта контроля и равномерного перемещения по заданной траектории.

Могут использоваться для контроля кольцевых сварных соединений и основного металла магистральных трубопроводов, продольных сварных соединений габаритных конструкций, объектов сложной формы. Сканеры могут быть изготовлены на заказ для контроля сложных объектов, таких как тавровые соединения, фланцевые соединения, болтовые соединения, колёсные пары, валы, лопатки турбин.

Документы в PDF

Скачать карточку в формате PDF

Преимущество

Использование сканеров фирмы HARFANG позволяет повысить точность позиционирования датчиков иопределения координат дефектов, улучшить определение линейной координаты, повысить качество проекционных видов.

Сканирование роликовыми датчиками

При работе со сканерами фирмы HARFANG возможно проводить контроль трубопроводов роликовыми датчиками с фазированной решёткой. Роликовые преобразователи на фазированной решётке отлично подходят для исследования основного металла линейной части трубопроводов, обеспечивая высокую скорость контроля. При этом нет при необходимости использовать большое колличество контактной жидкости.

Автоматизированные сканеры

Сканеры на магнитных колёсах управляются шаговыми электродвигателями и применяются для контроля качества сварных соединений и основного металла магистральных трубопроводов большого диаметра, резервуаров и труднодоступных объектов.

Особенности

три степени свободы для каждого датчика снеобходимым усилием прижима к объекту;
автоматическая подача контактной жидкости;
одно- или двух координатный датчик пути;

изготавливаются из антикоррозионных и стойких к агрессивным средам материалов;
полная совместимость с дефектоскопом HARFANG VEO.

Технические характеристики

Работа с датчиками	работают с одним или двумя ФАР преобразователями и до 4-х датчиков TOFD одновременно
Специализированные сканеры	миниатюрный сканер для контроля сварных соединений бойлерных трубок малого диаметра, сканер для контроля гибов
Области применения	контроль кольцевых сварных соединений трубопроводов, контроль продольных сварных соединений, контроль сварных соединений и стенок резервуаров, контроль сварных соединений мостовых конструкций, контроль габаритных конструкций, контроль основного металла на наличие питингов и расслоений, контроль композитных материалов, контроль деталей морских судов
