Датчики и призмы TOFD

Купить
В избранноеВ избранное
СравнитьСравнить

Датчики и призмы TOFD предназначены для выявления и оценки размеров дефектов спомощью метода дифракции времени пролёта. Генерируют преломлённые продольные волны.

Метод дифракции позволяет проводить точное измерение размеров дефектов вне зависимости от угла скоса сварного шва или ориентации дефекта. Применяется для быстрого контроля качества кольцевых и продольных сварных швов или перпендикулярного сканирования. Метод TOFD можно совмещать с технологией импульс-эхо или фазированными решётками для более точного контроля корня и верхней части сварного шва.

Документы в PDF

Особенности

  • Совмещённые TOFD преобразователи для автоматизированного контроля свысоким уровнем демпфирования доступны вкомпозитном инекомпозитном вариантах. Имеют коаксиальные разъёмы Lemo00. Стандартные углы ввода: 45°, 60°, 70°. Под заказ возможно изготовление снестандартными углами. Вкомплект входят: система подачи контактной жидкости, электроизолированный кабель икрепленияM4.
  • Высокотемпературные TOFD преобразователи для автоматизированного контроля предназначены для работы при температурах до+180 °C.
  • TOFD преобразователи с уменьшенной высотой оснащаются разъёмами MCX. Высота корпуса порядка 22 мм.

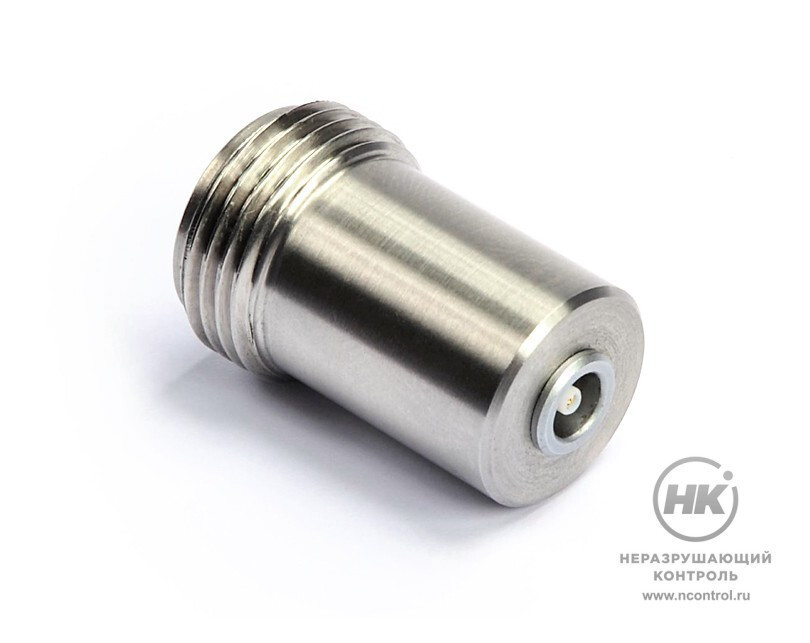

  • Пьезокомпозитные TOFD преобразователи свнешней призмой соединяются с призмами WTOF с помощью резьбового соединения. Оснащаются коаксиальными разъёмами Lemo00. Высота корпуса порядка 30 мм.
  • Призмы TOFD изготавливаются из пластика, стали или латуни. Подходят для использования спреобразователями серии CDTOF. Под заказ возможно изготовление с нестандартными углами ввода призмы.
  • Призмы могут иметь произвольную форму для специальных поверхностей.
  • Все призмы используются с контактной жидкостью.

Технические характеристики преобразователей

Пьезокомпозитные TOFD преобразователи свнешней призмой Частота Диаметр кристалла Размер резьбы
CDTOF 2/02 2 МГц 6,3 мм М12
CDTOF 2/04 2 МГц 12 мм М20
CDTOF 3.5/03 3,5 МГц 9,5 мм М20
CDTOF 3.5/04 3,5 МГц 12,5 мм М20
CDTOF 5/01 5 МГц 3,1 мм М12
CDTOF 5/02 5 МГц 6,3 мм М12
CDTOF 5/03 5 МГц 9,5 мм М20
CDTOF 5/04 5 МГц 12 мм М20
CDTOF 7.5/01 7,5 МГц 3,1 мм М12
CDTOF 7.5/02 7,5 МГц 6,3 мм М12
CDTOF 10/01 10 МГц 3,1 мм М12
CDTOF 10/02 10 МГц 6,3 мм М12
CDTOF 15/01 15 МГц 3,1 мм М12
CDTOF 15/02 15 МГц 6,3 мм М12
TOFD преобразователи с уменьшенной высотой Частота Диаметр кристалла Размер резьбы
CDTOFM-5/01 5 МГц 3 мм М12
CDTOFM-10/01 10 МГц 3 мм М12
CDTOFM-15/01 15 МГц 3 мм М12
CDTOFM-5/02 5 МГц 6 мм М12
TOFD преобразователи для автоматизированного контроля (* — угол ввода) Частота Диаметр кристалла Размер Углы ввода
ATOF 2.5/04/* 2,5 МГц 12,5 мм 30×30 мм 45°, 60°, 70°
ATOF 3.5/03/* 3,5 МГц 9,5 мм 30×30 мм 45°, 60°, 70°
ATOF 3.5/04/* 3,5 МГц 12,5 мм 30×30 мм 45°, 60°, 70°
ATOF 5/02/* 5 МГц 6,3 мм 30×30 мм 45°, 60°, 70°
ATOF 5/03/* 5 МГц 9,5 мм 30×30 мм 45°, 60°, 70°
ATOF 5/04/* 5 МГц 12,5 мм 30×30 мм 45°, 60°, 70°
ATOF 10/01/* 10 МГц 3,1 мм 30×30 мм 45°, 60°, 70°
ATOF 10/02/* 10 МГц 6,3 мм 30×30 мм 45°, 60°, 70°
ATOF 15/01/* 15 МГц 3,1 мм 30×30 мм 45°, 60°, 70°
ATOF 15/02/* 15 МГц 6,3 мм 30×30 мм 45°, 60°, 70°
Высокотемпературные TOFD преобразователи для автоматизированного контроля Частота Диаметр кристалла Размер Углы ввода
AHTOF 2.5/04/A 2,5 МГц 0,5 мм 30×30 мм 45°, 60°, 70°
AHTOF 3.5/03/A 3,5 МГц 0,375 мм 30×30 мм 45°, 60°, 70°
AHTOF 3.5/04/A 3,5 МГц 0,5 мм 30×30 мм 45°, 60°, 70°
AHTOF 5/02/A 5 МГц 0,25 мм 30×30 мм 45°, 60°, 70°
AHTOF 5/03/A 5 МГц 0,375 мм 30×30 мм 45°, 60°, 70°
AHTOF 5/04/A 5 МГц 0,5 мм 30×30 мм 45°, 60°, 70°

Технические характеристики призм

ПризмыTOFD Тип датчика Размеры Угол ввода Задержка в призме Точка ввода
WTOF 12/45 M12 DTOF и CDTOF Ø 3-6 мм 30×20 мм 45° L 7,1 мм 3,06 мкс 8 мм
WTOF 12/60 M12 DTOF и CDTOF Ø 3-6 мм 30×20 мм 60° L 7,1 мм 3,06 мкс 8 мм
WTOF 12/70 M12 DTOF и CDTOF Ø 3-6 мм 30×20 мм 70° L 7,0 мм 3,01 мкс 8 мм
WTOF 20/45 M20 DTOF и CDTOF 9-12 мм 30×30 мм 45° L 8,1 мм 3,42 мкс 13 мм
WTOF 20/60 M20 DTOF и CDTOF 9-12 мм 30×30 мм 60° L 7,5 мм 3,25 мкс 13 мм
WTOF 20/70 M20 DTOF и CDTOF 9-12 мм 30×30 мм 70° L 7,5 мм 3,25 мкс 13 мм
WTOF 30/45 M30 DTOF и CDTOF Ø 20 мм 40×45 мм 45° L 7,5 мм 3,25 мкс 20 мм
WTOF 30/60 M30 DTOF и CDTOF Ø 20 мм 40×45 мм 60° L 7,5 мм 3,25 мкс 20 мм
WTOF 30/70 M30 DTOF и CDTOF Ø 20 мм 40×45 мм 70° L 7,5 мм 3,25 мкс 20 мм
