Датчики на фазированных решётках серии X5, преобразователи с ФАР

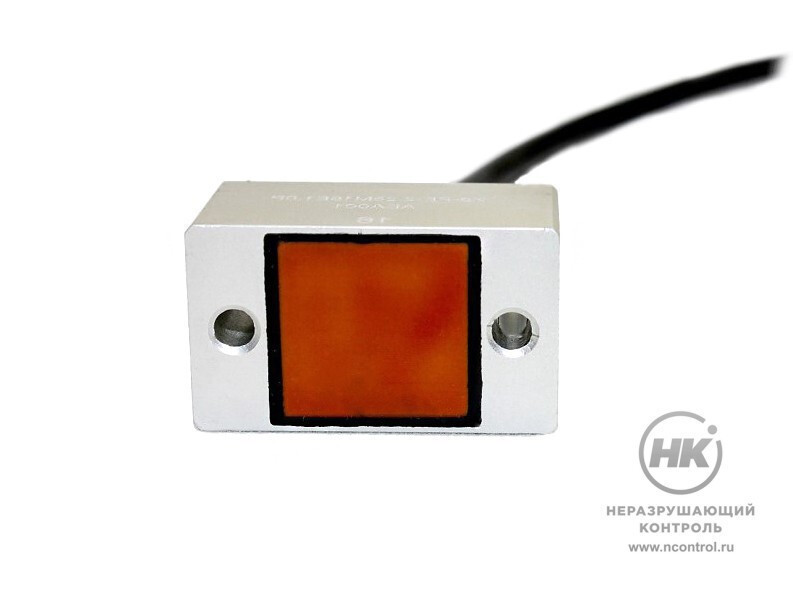

Датчики на фазированных решётках серии X5 [фото №1]

Датчики на фазированных решётках серии X5 предназначены для достаточно глубокого проникновения ультразвука в аттенюативные материалы или изделия большого размера, например, литые или кованые.

Серия X5 — это высокоэнергетические датчики средних размеров. С ними можно использовать специальные призмы SW62XXX, включая высокотемпературные варианты. Датчики имеют встроенный кабель, разъём IPEX, крепление призмы — внешнее. Призмы оснащены каналами для подачи контактной жидкости и износостойкими вставками. Габариты датчиков: 23×45×20 мм. Совместимы с системой ультразвукового контроля HARFANG VEO.

2,5 метра
Длина встроенного кабеля

Технические характеристики преобразователей

Наименование преобразователя	Частота	Количество элементов ФАР	Шаг	Апертура
X5PE2.25M16E1.0PIX250	2,25 МГц	16	1 мм	16×16 мм
X5PE2.25M16E1.0PIX250H	2,25 МГц	16	1 мм	16×16 мм
X5PE5.0M16E1.0PIX250	5 МГц	16	1 мм	16×16 мм

Технические характеристики призм

Наименование призмы	Угол	Тип волн
X5-SB58-N0L-IHC	0°	продольная волна, толщина призмы 25 мм
X5-SB58-N60S-IHC	60°	поперечная волна
X5-SB58-N60L-IHC	60°	продольная волна
X5-SB58-N60S-IHC (высокотемпературная)	60°	поперечная волна
