Маятниковый копер КММ-И

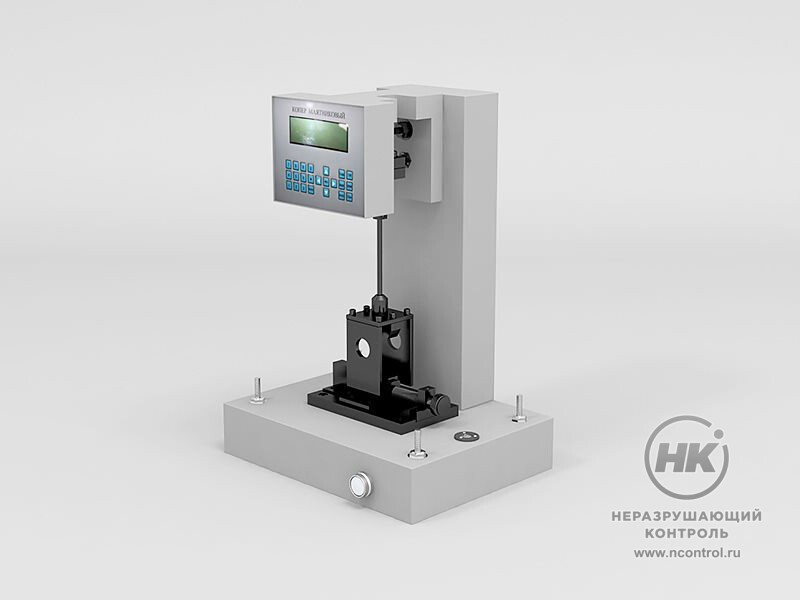

Маятниковый копер КММ-И [фото №1]
Маятниковый копер КММ-И [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Копры КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.

Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.



3,5 м/с
Скорость маятника в момент удара

Документы в PDF

Скачать карточку в формате PDF

Типы копров в соответствии с ГОСТ 10708-82

  • тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
  • тип КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
  • тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.

Комплектация

  • Копер
  • сменные маятники
  • Комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором)
  • защитное ограждение (в зависимости от модификации)
  • шестигранный ключ
  • фундаментные болты
  • комплект технической документации на русском языке и свидетельство о первичной поверке.

Дополнительная комплектация

  • машина для изготовления концентраторов «МИК» по методу Шарпи;
  • камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
  • проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концентратора на металлических образцах;
  • дополнительные приспособления.

Преимущество

Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.

Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.

Модификации маятниковых копров

  • КМ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
  • КМ-М оснащены электромеханическим управлением, аналоговой шкалой для снятия значений энергии и защитным ограждением рабочей зоны, обеспечивающим безопасность при проведении испытаний.
  • КМ-А оснащены электромеханической и автоматизированной системой управления, что позволяет проводить испытания как в ручном, так и в автоматическом режиме, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания.
  • КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
  • КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
  • КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
  • КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
  • КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
  • КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.

Особенности

  • Копры маятниковые предназначены для проведения испытаний материалов на двух и одноопорный ударный изгиб. Копры представлены модификациями, отличающимися степенью автоматизации процесса испытаний и запасом максимальной потенциальной энергии маятников в диапазоне от 1 до 800 Дж, что позволяет оценивать ударную вязкость материалов в широком диапазоне.
  • В зависимости от степени автоматизации для управления маятниковыми копрами применяются пульты управления с эргономически расположенными кнопками или упрощенный (легко осваиваемый) интерфейс лицензированного программного обеспечения, устанавливаемого на персональный компьютер. Индикация значений разрушающей потенциальной энергии отображается на большом аналоговом универсальном циферблате или на цифровом дисплее ПК.

Технические характеристики

КММ-5,5ИКММ-22И
Вид испытанийОдноопорный ударный изгиб (метод Изода)
Подъем маятникаВручную, после разрушения образца
Наибольший запас потенциальной энергии5,5 Дж22 Дж
Номинальное значение потенциальной энергии маятников1; 2,75; 5,5 Дж5,5; 11; 22 Дж
Диапазон измерений энергии маятника, % от номинального значения10-90
Цена деления аналогового отсчетного устройства0,01 Дж
0,03 Дж
0,05 Дж		0,05 Дж
0,1 Дж
0,2 Дж
Скорость движения маятника в момент удара3,5 м/с
Масса установки испытательной (собственно копра), не более110 кг
