Разрывные машины модификации РГМ-Г-А

Разрывные машины модификации РГМ-Г-А [фото №1] Разрывные машины модификации РГМ-Г-А [фото №2] Разрывные машины модификации РГМ-Г-А [фото №3]

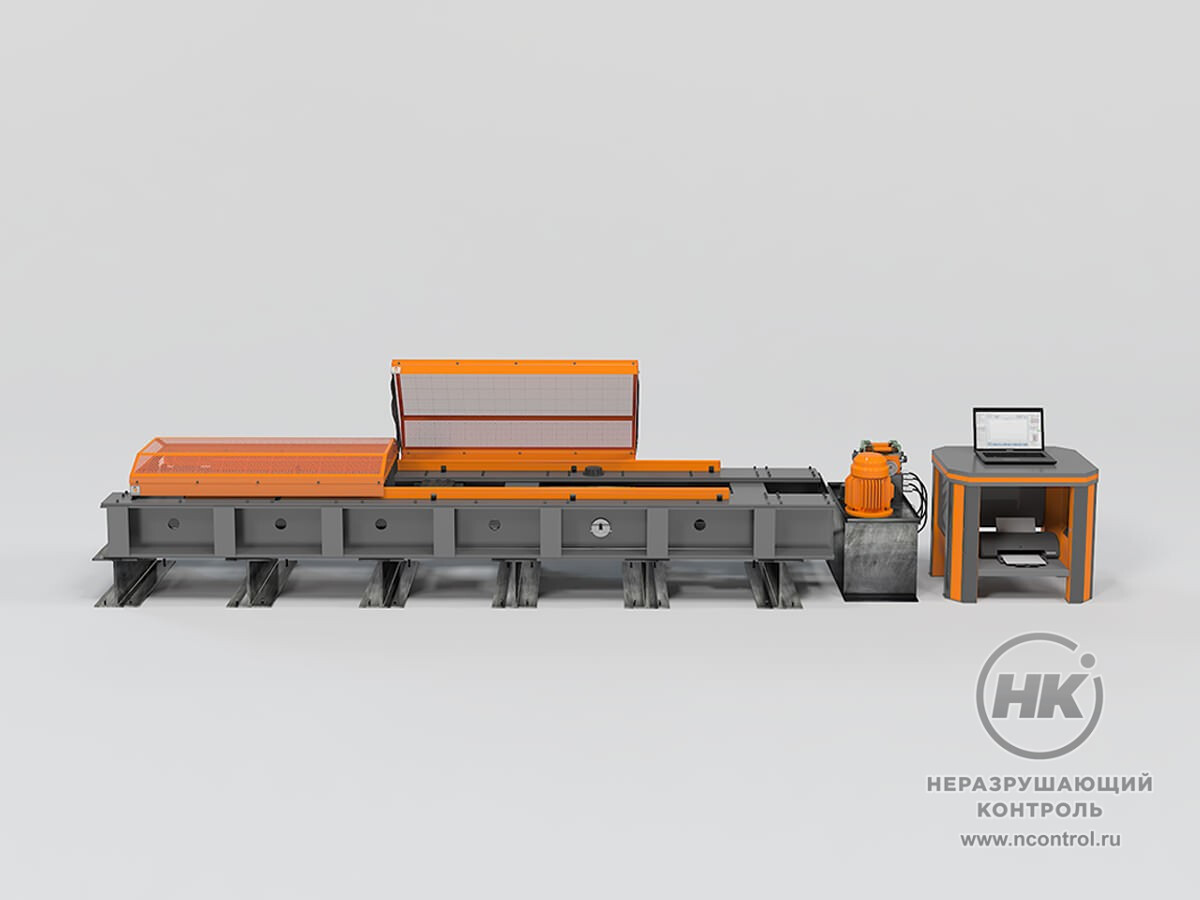

Разрывные машины модификации РГМ-Г-А [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Машины испытательные универсальные РГМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний металлов и сплавов на их основе, в т.ч. арматурной стали, конструкционных сталей, чугуна и других материалов в режимах растяжения, сжатия и изгиба, а также, при применении специальной оснастки, обеспечивают возможность проведения испытаний на прокол, сдвиг, срез и загиб.

Разрывные машины модификации РГМ-А оснащены сервогидравлическим приводом, четырех или шестиколонным силозадающим модулем, гидростанцией для автоматического управления и системой управления режимом испытаний в автоматическом режиме.



4~100 %
Рабочий диапазон от предельной нагрузки

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Автоматизированная система с авторским программным обеспечением «M-Test АСУ-3.00» управляет машиной автоматически по заданному с ПК алгоритму, а также получает и обрабатывает результаты испытаний в реальном времени, отображает графики испытания (нагрузка-перемещение, нагрузка-время и перемещение-время), определяет текущие скорости перемещения активного захвата (мм/мин) и нагружения (кН/с), текущее и максимальное значения деформации и нагрузки, приложенной к испытуемому образцу, рассчитывает основные показатели, автоматически останавливает испытания при разрыве образца, автоматически сохраняет результаты испытаний, формирует протокол испытания для вывода на печать. В программное обеспечение возможно внесение ГОСТов на испытания по техническому заданию Заказчика.

Комплектация

  • ПК с программным обеспечением «M-Test АСУ»
  • принтер
  • комплект кабелей связи
  • модули сбора данных и контроллер для управления машиной
  • инструкция оператора на русском языке.

Технические характеристики

Модификация РГМ-100-Г РГМ-300-Г РГМ-600-Г РГМ-1000-Г РГМ-2000-Г РГМ-3000-Г РГМ-5000-Г РГМ-10000-Г
Наибольшая предельная нагрузка 100 кН  300 кН 600 кН 1000 кН 2000 кН 3000 кН 5000 кН 10000 кН
Рабочий диапазон от предельной нагрузки 4~100 %
Относительная погрешность силоизмерения ± 1,0 (± 0,5) %
Относительная погрешность поддержания скорости перемещения ± 1,0 %
НЦД силоизмерителя 0,01 кН 0,1 кН 1,0 кН
Габаритные размеры, (ДхШхВ), не более 19900х1900х1455 мм
Масса, не более 21000 кг
Питание 380 В, 50 Гц
Потребляемая мощность от 8 до 23 кВт
