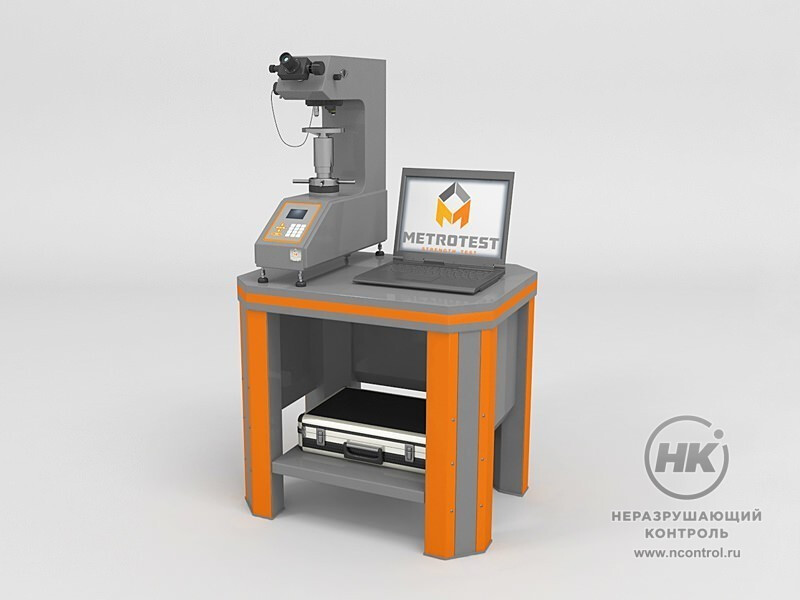

Твердомер ИТВ-50-М

Твердомер ИТВ-50-М [фото №1] Твердомер ИТВ-50-М [фото №2] Твердомер ИТВ-50-М [фото №3]
Твердомер ИТВ-50-М [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Твердомер модификации ИТВ-50-М предназначен для определения твердости различных материалов.

Твердомер модификации ИТВ-50-М определяет твёрдость образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Виккерса.

±3  %
предел погрешности.

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • эргономичный дизайн и каркас с большим запасом прочности;
  • встроенная оптическая система измерения отпечатка;
  • автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
  • ручное переключение револьверного устройства;
  • быстрый переход с индентора на объектив;
  • наличие системы переключения оптического изображения на адаптер для цифровой камеры;
  • встроенный порт RS-232 для вывода на печать через микропринтер данных испытания.

Комплектация

  • твердомер ИТВ-50-М;
  • окулярный микрометр Omron 10х;
  • объектив 10х;
  • объектив 20х;
  • алмазный индентор НП по ГОСТ 9377-81;
  • регулируемые по высоте ножки, 4 шт.;
  • шнур питания;
  • стол большой плоский;
  • стол плоский;
  • стол V-образный;
  • эталонные меры твердости 2-го разряда, 2 шт.;
  • руководство по эксплуатации.

Технические характеристики

Модификация ИТВ-50-М
Шкалы твердости HV1, HV5, HV10, HV20, HV30, HV50
Нагрузка 1кгс (9,8Н); 5кгс (49Н); 10кгс (98Н); 20кгс (196Н); 30кгс (294Н); 50кгс (490Н)
Предел допускаемой относительной погрешности нагрузок ±1,0 %
Пределы допускаемой погрешности твердомера
Нагрузка, Н Значение твердости эталонной меры твердости 2го разряда, в единицах твердости Пределы допускаемой относительной погрешности твердомера, % от числа твердости
9,8 450 ± 75; 800 ± 50 ± 3
19,6 450 ± 75; 800 ± 50 ± 3
49÷490 450 ± 75; 800 ± 50 ± 3
Диапазон измерений твердости 375÷2000 HV
Общее увеличение

100X (наблюдаемое), 200X (измерительные) (с возможностью расширения до 400Х)
Точность измерения отпечатка

0,5 мкм
Источник освещения Светодиодный источник холодного света (до 100000 часов)
Максимальная высота образца 220 мм
Максимальное расстояние от центра индентора до стенки твердомера 150 мм
Габаритные размеры, (ДхШхВ) 560 х 186 х 635 мм
Источник питания ~220В, 50Гц
Вес прибора 55 кг
