Испытательные прессы ПИ-V-А

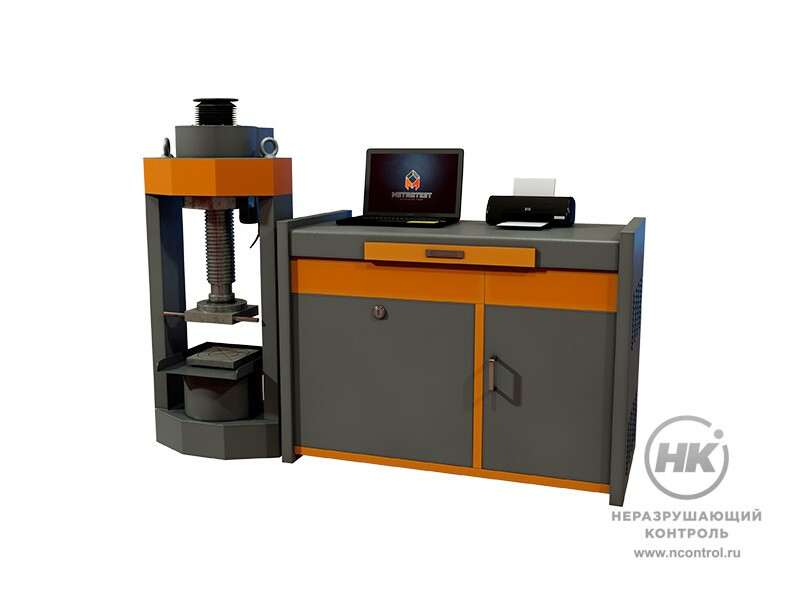

Испытательные прессы ПИ-V-А [фото №1]
Испытательные прессы ПИ-V-А [фото №1]
Купить

Прессы ПИ исполнения V с автоматическим управлением с ПК при проведении испытания.



до 2000 кН
Верхний предел диапазона измерений силы (нагрузки)

Документы в PDF

Скачать карточку в формате PDF

Конструктивные особенности прессов исполнения V

  • верхний предел диапазона измерений силы (нагрузки) до 2000 кН;
  • вертикальное исполнение нагружающего модуля;
  • силовые колонны выполнены из стального конструкционного профиля;
  • электромеханическая регулировка положения верхней плиты сжатия;
  • нагружающий модуль и электрогидравлический шкаф управления выполнены в виде отдельных модулей.

Перечень основных методик испытания

  • ГОСТ 10180-2012 (для образцов бетонов с поперечным сечением не более 150х150 мм);
  • ГОСТ 8462-85 (материалы стеновые);
  • ГОСТ 6996-66 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81) (сварные соединения);
  • ГОСТ 25.503-97 (образцы металлов).

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

  • автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени;
  • проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты;
  • построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени;
  • автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ).

Технические характеристики

МодификацияПИ-300-V-А / ПИ-600-V-А / ПИ-1000-V-А / ПИ-1500-V-А / ПИ-2000-V-А
Диапазон измерения нагрузки, кНот 12 до 300 (от 6 до 300)/ от 24 до 600 (от 12 до 600) /от 40 до 1000 (от 20 до 1000) /от 60 до 1500 (от 30 до 1500) /от 80 до 2000 (от 40 до 2000)
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %± 1,0;
Пределы допускаемой абсолютной погрешности измерений перемещений нижней опорной плиты в диапазоне от 0,1 до 10 мм, включ., мм ( для модификаций с установленным датчиком перемещений)± 0,1
Электропитание380 В, 50 Гц
