Копер маятниковый КМ-500-М-Ш

Копер маятниковый КМ-500-М-Ш [фото №1] Копер маятниковый КМ-500-М-Ш [фото №2] Копер маятниковый КМ-500-М-Ш [фото №3]

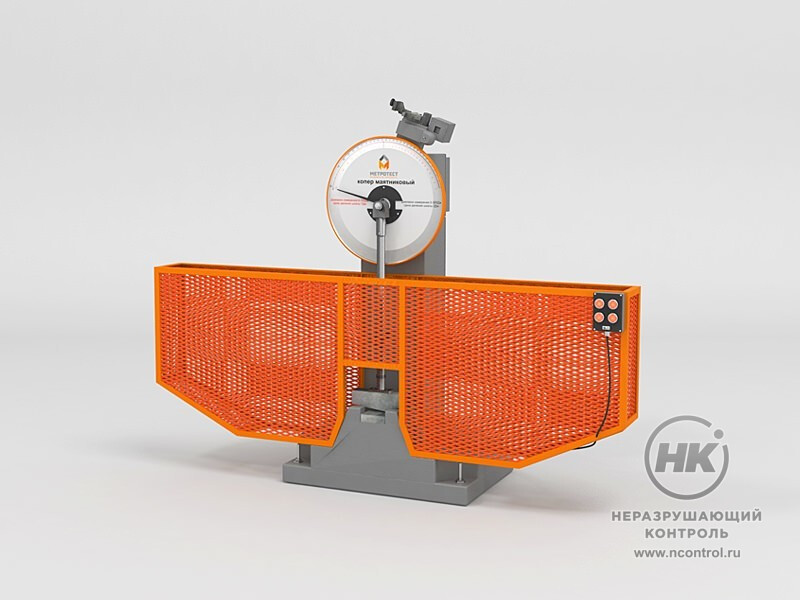

Копер маятниковый КМ-500-М-Ш [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Копер маятниковый КМ-500-М предназначен для создания нормированного значения меры силы при проведении механических испытаний на двухопорный изгиб образцов высокой прочности в режиме удара по ГОСТ 9454-78 (Метод Шарпи).

На маятник копра могут устанавливаться съемные молоты, что обеспечивает получение номинальной потенциальной энергии маятников в 250 и 500 Дж.

Испытательные маятниковые машины ударного типа КМ-500-М (копры маятниковые) выпускаются в соответствии с ГОСТ 10708-82, ISO 148-2-1998, ASTM-E23-98. Лабораторные испытательные машины подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

5,4  м/с
Скорость маятника в момент удара

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • данная модификация копра оснащена электрическим приводом поднятия и пуском молота;
  • нормированный запас потенциальной энергии маятников;
  • стандартизированная скорость движения маятника в момент удара;
  • результаты измерений считываются с круговой аналоговой шкалы.

Комплектация

Наименование Характеристика Кол-во, шт. Примечание
Станина копра   1
Молот

Большой (500 Дж)

Малый (250 Дж)

 1
Регулировочные пластины L=40 мм 1 компл.
Шаблон (пластина с выбранным центром) L=40 мм (с U или V-образным вырезом) 1
Защитное ограждение S=16 1 компл.
Шестигранник М 16х250 1
Анкерные болты   4
Свидетельство об утверждении средств измерений   1
Руководство по эксплуатации   1
Микропроцессорный блок с сенсорным экраном   1 Один из вариантов для типа КМ-М
Переносной пульт оператора   1

Технические характеристики

Запас потенциальной энергии 250, 500 Дж
Скорость маятника в момент удара 5,4 м/с
Расстояние от оси маятника до оси молота 800 мм
Доверительный диапазон измерения энергии разрушения
образца от значения потенциальной энергии маятника		 10-90 %
Предел допускаемой относительной погрешности измерений
энергии от номинального значения		 ± 1,0 %
Допускаемое отклонение запаса потенциальной энергии
маятника от номинального значения		 ± 0,5 %
Потеря энергии при свободном качании маятника за половину
полного колебания		 ± 0,5 %
Просвет между опорами 40 мм
Радиус закругления торцевой поверхности опор установки
образца		 R 1-1,5 мм
Радиус закругления рабочей кромки бойка R 2-2,5 мм
Габаритные размеры (ДхШхВ), не более 2200x650x1960 мм
Масса 750 кг
