Сканер ХАМЕЛЕОН

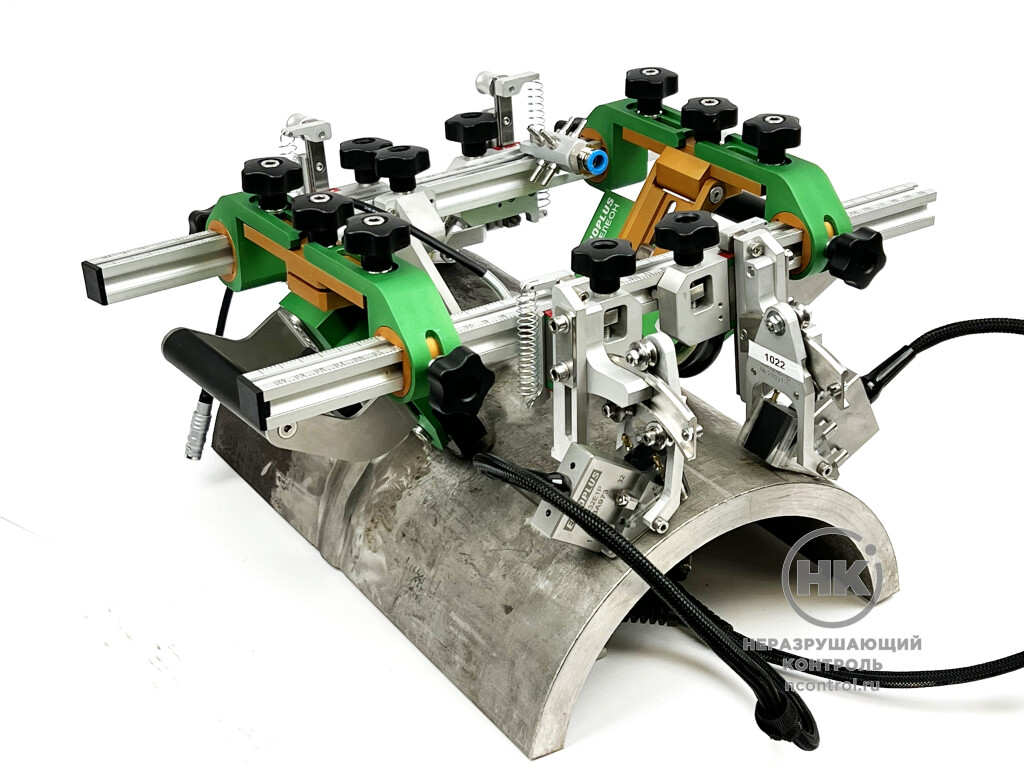

Сканер ХАМЕЛЕОН [фото №1] Сканер ХАМЕЛЕОН [фото №2] Сканер ХАМЕЛЕОН [фото №3]
Сканер ХАМЕЛЕОН [фото №1]
0 ₽
Добавить в корзину
Запросить КП
Доставка по России, за рубеж, самовывоз.
Оплата безналичными на расчётный счёт
Производитель:

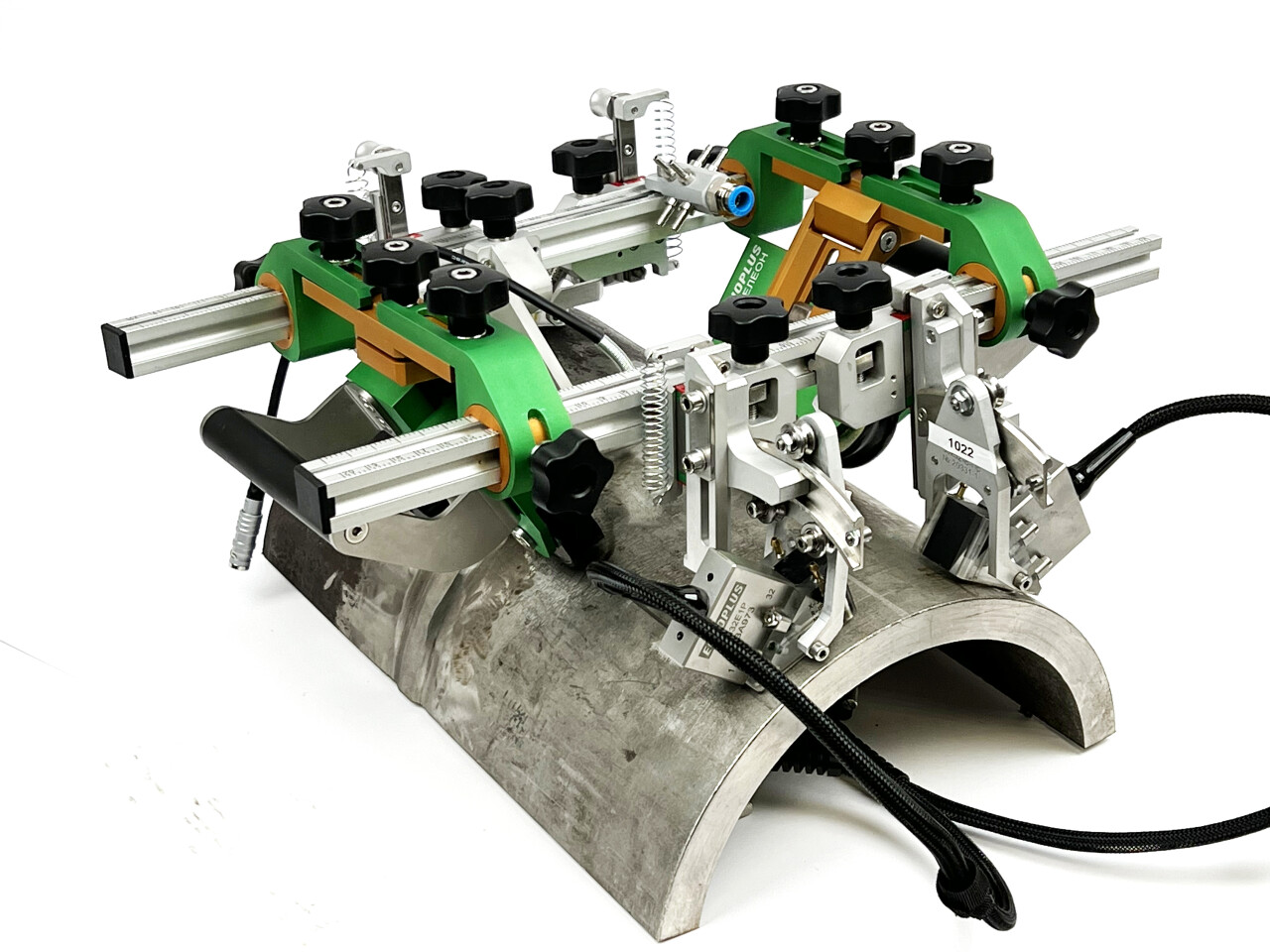

Ручной одно- или двухкоординатный сканер на магнитных колёсах для УЗК и сплошной толщинометрии объектов контроля из магнитных материалов диаметром от 57 мм до плоскости. Сканер ХАМЕЛЕОН разработан для ультразвукового контроля кольцевых и продольных сварных соединений, металла трубопроводов и сосудов из сталей перлитного класса.

С помощью сканера ХАМЕЛЕОН можно осуществлять контроль сварных соединений методами фазированной решётки, методом TOFD и коррозионный мониторинг основного металла. Широкий диапазон контролируемых толщин и диаметров трубопроводов делает сканер по-настоящему универсальным. В комплектации сканера включены кабели для подключения к дефектоскопам, работающими с фазированными решётками.



от 57 мм
Диапазон контролируемых диаметров

Документы в PDF

Скачать карточку в формате PDF

Модификации

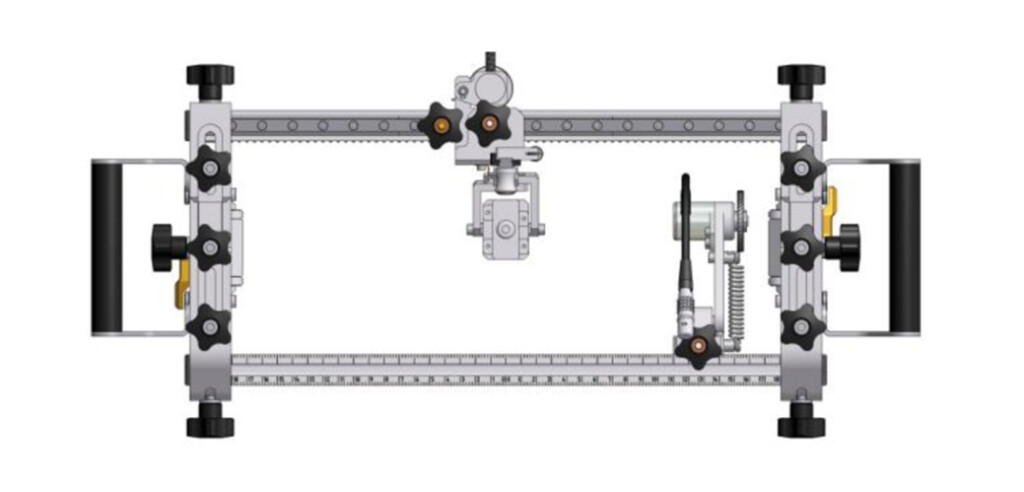

Модификация X-СМ

Сканер ХАМЕЛЕОН фото 1

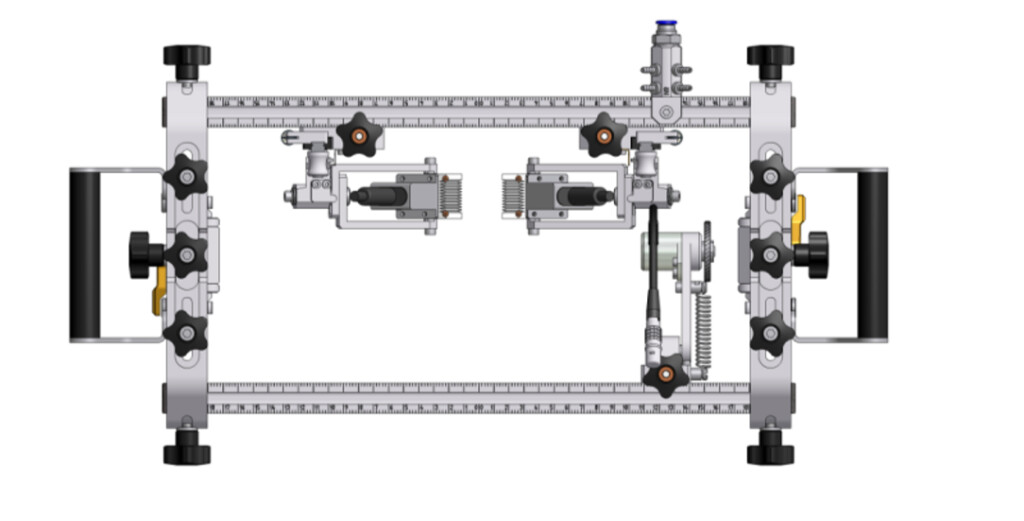

Модификация X-ФР

Сканер ХАМЕЛЕОН фото 2

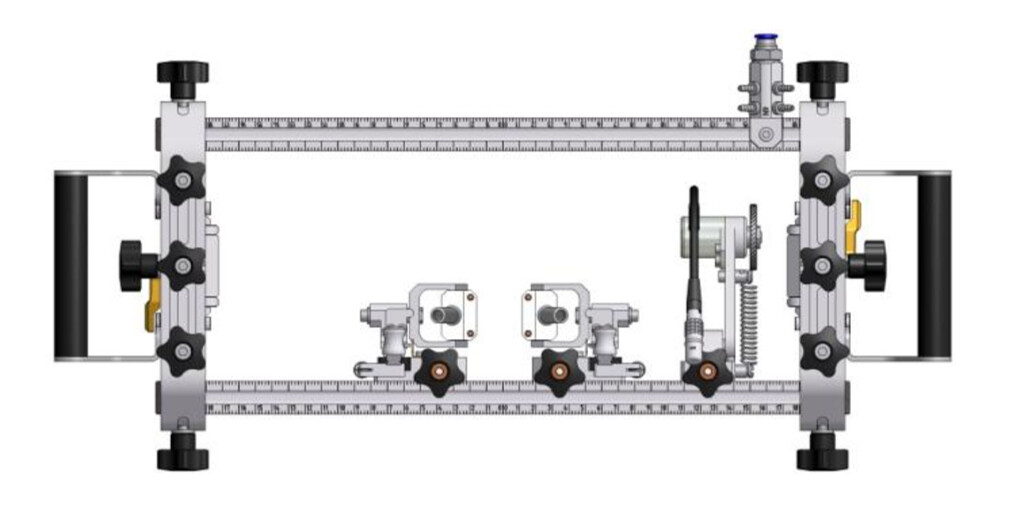

Модификация X-TOFD

Сканер ХАМЕЛЕОН фото 3

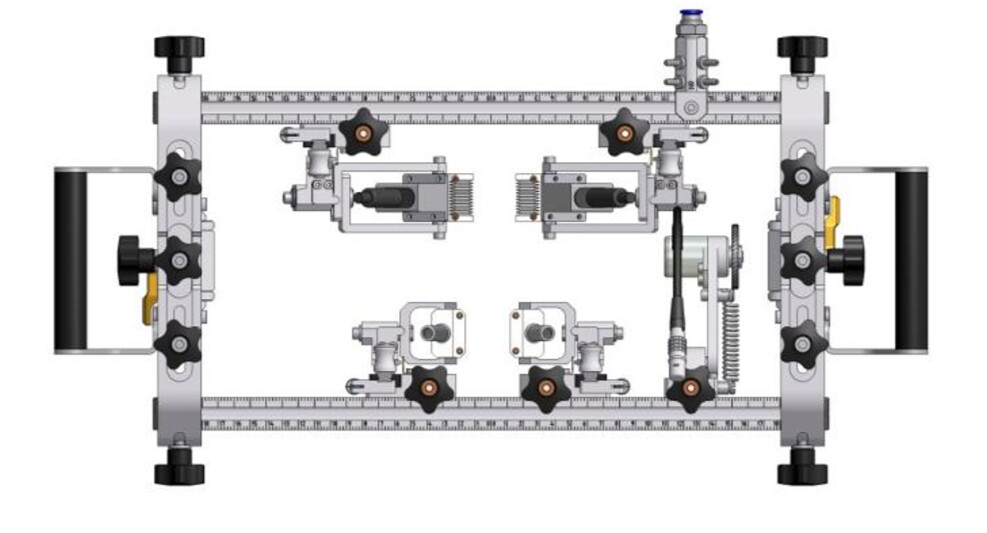

Модификация X-TOFD-ФР

Диаметр трубопроводов от 159 мм

Сканер ХАМЕЛЕОН фото 4

Совместимость

Сканер совместим с дефектоскопами:

  • Серия АВГУР (ECHOPLUS)
  • Introvisor A1550
  • ОmniScan MX, MX2, SX
  • Harfang X-32, Veo
  • Gekko
    * При заказе необходимо указать дефектоскоп, с которым сканер будет работать.

Комплектация

Х-СМ

  • Сканер для толщинометрии с двухкоординатным сканированием и для контроля сварных соединений методом ФР (направляющая для толщинометрии, направляющая для крепления прижимов ФР, два прижима ФР.)
  • Кабель энкодера
  • Комплект инструмента
  • Упаковка

Х-TOFD-ФР

  • Сканер однокоординатный для УЗК методами ФР и TOFD (две направляющих для крепления прижимов, два прижима ФР, два прижима TOFD)
  • Кабель энкодера
  • Комплект инструмента
  • Упаковка

Х-TOFD

  • Сканер однокоординатный для УЗК методом TOFD (две направляющих для крепления прижимов, четыре прижима TOFD. )
  • Кабель энкодера
  • Комплект инструмента
  • Упаковка

Х-ФР

  • Сканер однокоординатный для УЗК методом ФР (две направляющих для крепления прижимов, два прижима ФР)
  • Кабель энкодера
  • Комплект инструмента
  • Упаковка

Длина кабелей под заказ.
Преобразователи и призмы не входят в комплектацию и приобретаются отдельно.
Прижимы, вилки и направляющие могут быть изготовлены под заказ.

Технические характеристики

Диапазон контролируемых диаметров трубопроводовот 57 мм до плоскости
Ручное сканирование по одной или двум осям в зависимости от комплектации
Сканер оснащен прижимами, обеспечивающими оптимальный контакт с поверхностью контроля при любом положении и ориентации сканера
Оснащён магнитными колёсами с возможностью фиксации положения на объекте
Составные части позволяют собрать любую конфигурацию сканера
Прижимы оснащены универсальными вилками для крепления преобразователей с призмами ширинойот 30 до 40 мм
Размеры, Д х Ш х В550 х 250 х 120 мм
Вес3,1 - 7,7 кг (в зависимости от комплектации)
