Сканер СК159-426

Добавить в корзину

Запросить КП

Задать вопрос

Доставка по России, за рубеж, самовывоз.

Оплата безналичными на расчётный счёт

Производитель:

Echoplus

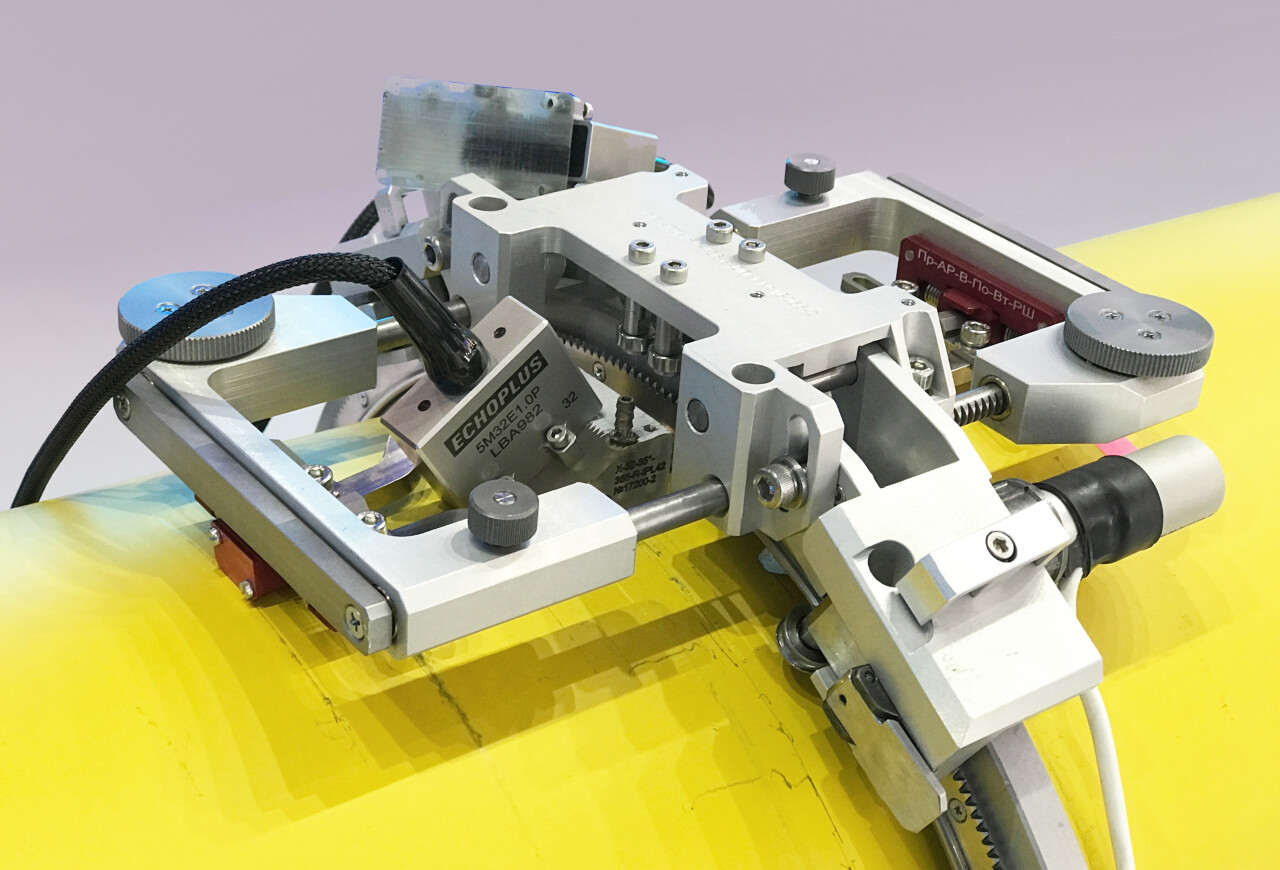

Трековый ручной или моторизованный однокоординатный сканер для ультразвукового контроля кольцевых сварных соединений из немагнитных и магнитных материалов диаметрами от 108 мм до 426 мм.

Сканер СК159-426 разработан для ультразвукового контроля кольцевых сварных соединений приварки патрубков трубопроводов, из коррозионно-стойких материалов. Перемещение сканера производится по треку, установленному на объект контроля. Сканер может быть оснащен вторым энкодером (датчик пути) для ручного сканирования вдоль второй оси.

от 108 мм
Диапазон контролируемых диаметров

Документы в PDF

Скачать карточку в формате PDF

Применение

Однокоординатный контроль кольцевых сварных соединений методами фазированной решётки с автоматизированным перемещением сканера.
Двухкоординатный контроль кольцевых сварных соединений методами фазированной решётки с автоматизированным перемещением сканера по одной оси (ось вдоль шва) и ручным по второй оси.

Управление сканером

Ручной сканер перемещается по треку вручную.
Моторизованный сканер перемещается по треку и может управляться блоком управления сканером.
Блок управления сканером задаёт скорость и направление перемещения.

Совместимость

Сканер совместим с дефектоскопами:

Серия АВГУР (ECHOPLUS)
Introvisor A1550
ОmniScan MX, MX2, SX
Harfang X-32, Veo
Gekko
*При заказе необходимо указать дефектоскоп, с которым сканер будет работать.

Комплектация

Сканер ручной СК159-426

Каретка Y с датчиком пути для Т-300
Две каретки X
Прижим ФР
Комплект треков
Комплект инструмента
Упаковка

Сканер моторизованный СК159-426

Каретка Y с мотором и датчиком пути для Т-300
Две каретки X
Прижим ФР
Блок управления сканером
Комплект треков
Комплект инструмента
Упаковка

Дополнительная комплектация

Сканер РГК (Модифицированная каретка для УЗК СС Ду300 с ограниченным доступом типа «донышки РГК». В комплекте с прижимами на продольные и на поперечные дефекты)
Датчик пути (Датчик пути с встроенным кабелем DHS15 (OmniScan MX, Harfang X-32))
Прижим ФР (Для поперечных дефектов для крепления призм шириной 40 мм)
Каретка X удлиненная (Для крепления прижимов длиной 165 мм (длина хода 117мм)
Комплект для системы подачи контактной жидкости
Длина кабелей под заказ
Преобразователи и призмы не входят в комплектацию и приобретаются отдельно
Прижимы, вилки и направляющие могут быть изготовлены под заказ

Технические характеристики

Диапазон контролируемых диаметров трубопроводов	от 159 до 426 мм
Перемещение по треку, который устанавливается на объект контроля
Сканер моторизованный оснащен блоком управления для автоматизированного перемещения с регулировкой скорости и направления
Сканер оснащен прижимом, обеспечивающим оптимальный контакт с поверхностью контроля при любом положении и ориентации сканера
Сканер оснащен прижимом для контроля на поперечные дефекты
Ширина вилки прижимов для крепления преобразователя с призмой	30 мм
Длина каретки	110 мм
Длина хода каретки	87 мм
Размеры, Д х Ш х В	279 х 79 х 264 мм
Вес (без трека)	1,8-1,9 кг
Энкодер: разрешение кодировщика	4,8 отсчетов / мм
