Сканер КОТ

Купить

Задать вопрос о товаре

Моторизованный однокоординатный сканер на магнитных колесах для ультразвукового контроля сварных соединений с односторонним или двусторонним доступом диаметром от 159 мм до плоскости.

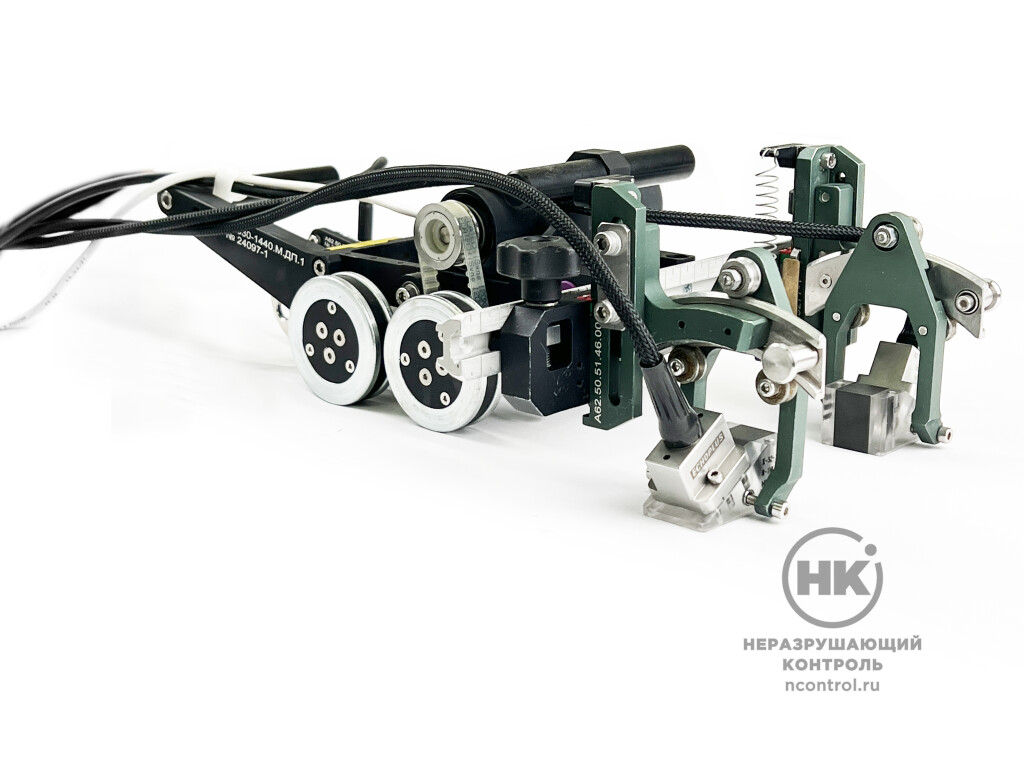

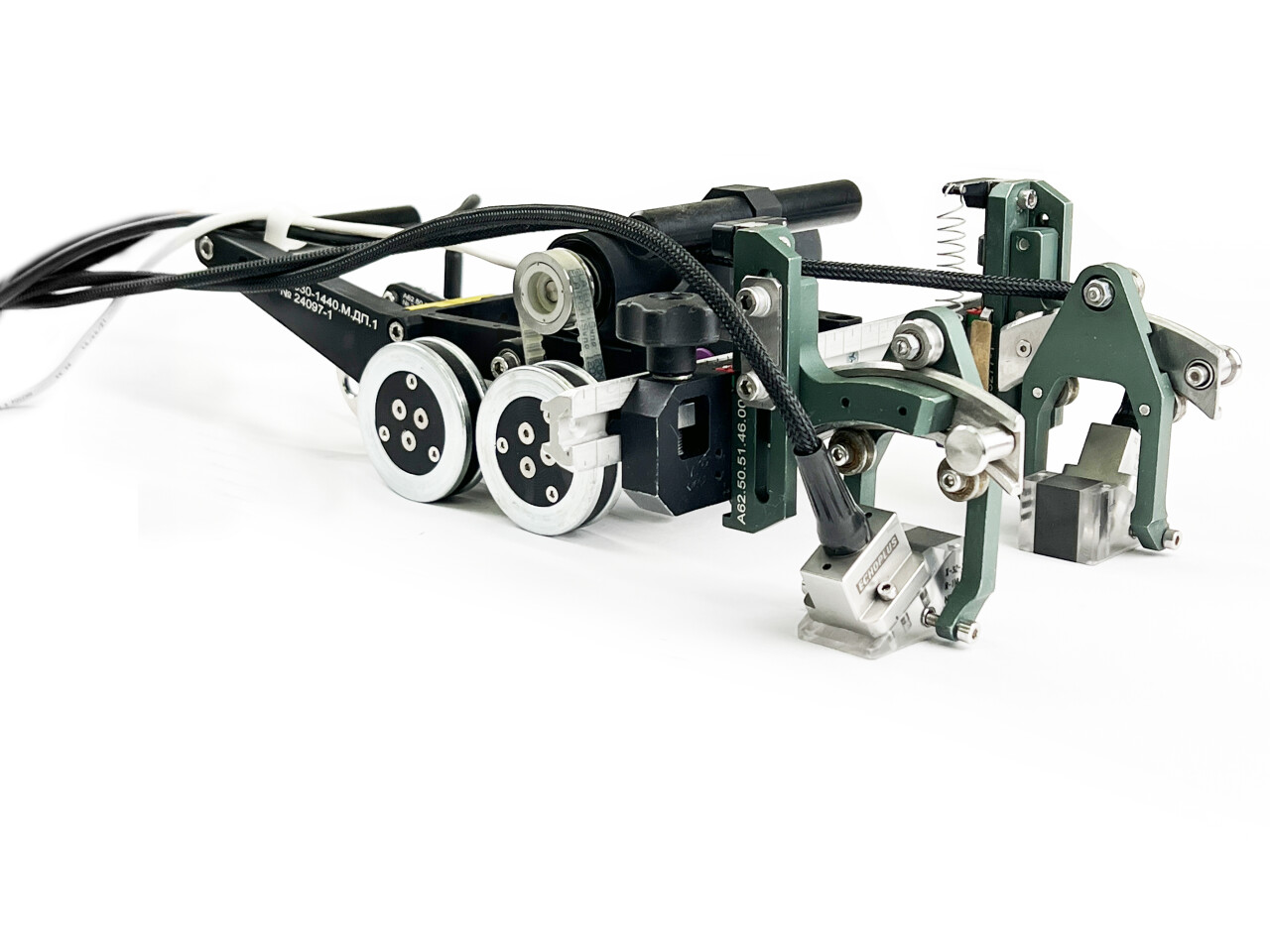

Сканер КОТ (СКУ-МТ.530-1440.М.ДП.1) разработан для ультразвукового контроля перлитных сварных соединений трубопроводов с применением методов фазированных решёток, с односторонним или двусторонним доступом. Перемещение сканера осуществляется автоматизировано,с помощью блока управления сканером. При контроле, для выравнивая траектории движения сканера, используется трек в качестве направляющей.

от 159 мм
Диапазон контролируемых диаметров

Документы в PDF

Скачать карточку в формате PDF

Совместимость

Сканер совместим с дефектоскопами:

Серия АВГУР (ECHOPLUS)
Introvisor A1550
ОmniScan MX, MX2, SX
Harfang X-32, Veo
Gekko
*При заказе необходимо указать дефектоскоп, с которым сканер будет работать.

Комплектация

Сканер с мотором (артикул S0160094)
Два прижима ФР (артикул S0160080, S0160081)
Блок управления сканером (артикул S0160026)
Кабель энкодера
Комплект инструмента
Упаковка

Технические характеристики

Диапазон контролируемых диаметров трубопроводов	от 159 мм до плоскости
Сканер оснащён блоком управления сканера для автоматизированного контроля
Сканер оснащен прижимами, обеспечивающими оптимальный контакт с поверхностью контроля при любом положении и ориентации сканера
Оснащён магнитными колёсами с возможностью фиксации положения на объекте
Ширина вилки прижимов для крепления преобразователя с призмой	30 мм
Размеры, Д х Ш х В	278 х 156 х 118 мм
Вес (без трека)	4,6 кг
Энкодер: разрешение кодировщика	4,8 отсчетов / мм
