Сканер СЛОН

Сканер СЛОН [фото №1] Сканер СЛОН [фото №2] Сканер СЛОН [фото №3]
Сканер СЛОН [фото №1]
Купить

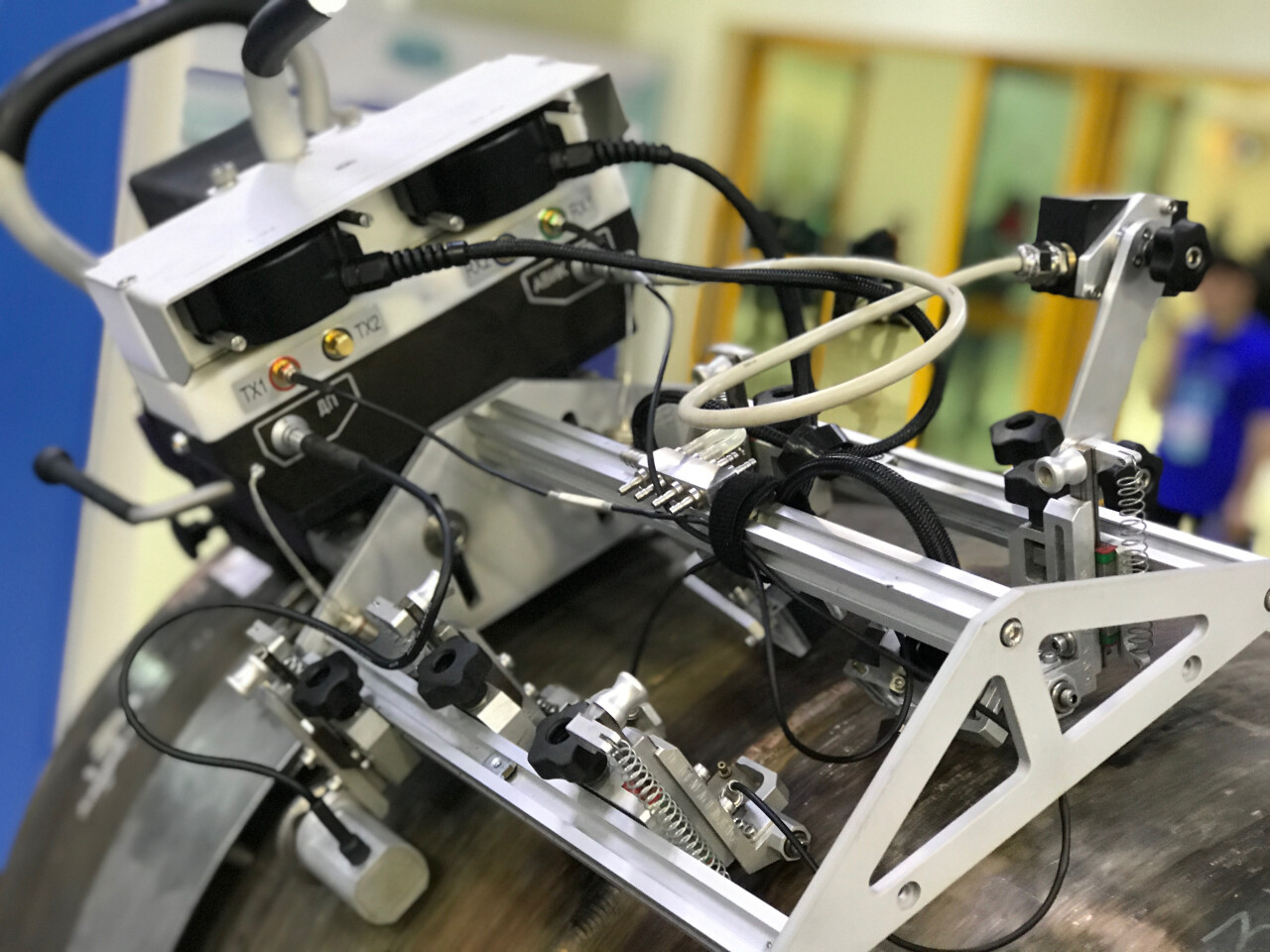

Трековый моторизованный высокопроизводительный однокоординатный сканер для автоматизированного ультразвукового контроля кольцевых сварных соединений из немагнитных и магнитных материалов диаметром от 325 мм до 1420 мм методами ФР и TOFD.

Сканер СЛОН оснащён энкодером с возможностью регистрации ультразвуковых данных автоматически. Элементы сканера выполнены из коррозионно-стойких материалов.
Сканер обеспечивает высокую производительность контроля, перемещая до 4-х преобразователей ФР и до 8-ми преобразователей TOFD или традиционного ультразвукового контроля одновременно.
Перемещение сканера осуществляется по треку.



до 1420 мм
Диапазон контролируемых диаметров

Документы в PDF

Скачать карточку в формате PDF

Совместимость

Сканер совместим с дефектоскопами:

  • Серия АВГУР (ECHOPLUS)
  • Introvisor A1550
  • ОmniScan MX, MX2, SX
  • Harfang X-32, Veo
  • Gekko
    *При заказе необходимо указать дефектоскоп, с которым сканер будет работать.

Комплектация

  • Сканер с мотором
  • Два прижима ФР
  • Два прижима TOFD
  • Блок управления сканером
  • Трек требуемого диаметра
  • Бронированный кабель подключения
  • Комплект инструмента
  • Упаковка

Дополнительная

  • Трек любого диаметра для контроля труб диаметром от 159 мм может быть изготовлен под заказ
  • Система подачи контактной жидкости, включая комплект для системы подачи контактной жидкости
  • Длина кабелей под заказ
  • На сканер может быть установлена система АВИК

Технические характеристики

Диапазон контролируемых диаметров трубопроводовот 159 мм до 1440 мм.
Скорость сканирования (высокая)до 100 мм/с
Сканирование с применением фазированных решёток и TOFD преобразователей
Сканер оснащён блоком управления для автоматизированного перемещения с регулировкой скорости и направления
Перемещение по треку, аналогичному трекам для сварочных головок автоматической сварки
Корпус из нержавеющий стали
Сканер оснащён прижимами, обеспечивающими оптимальный контакт с поверхностью контроля при любом положении и ориентации сканера
Бронированный кабель для подключения сканера к дефектоскопу позволяет применять его в трассовых условиях при любых климатических условиях
Размеры, Д х Ш х В680 х 300 х 280 мм
Вес16,5 кг
