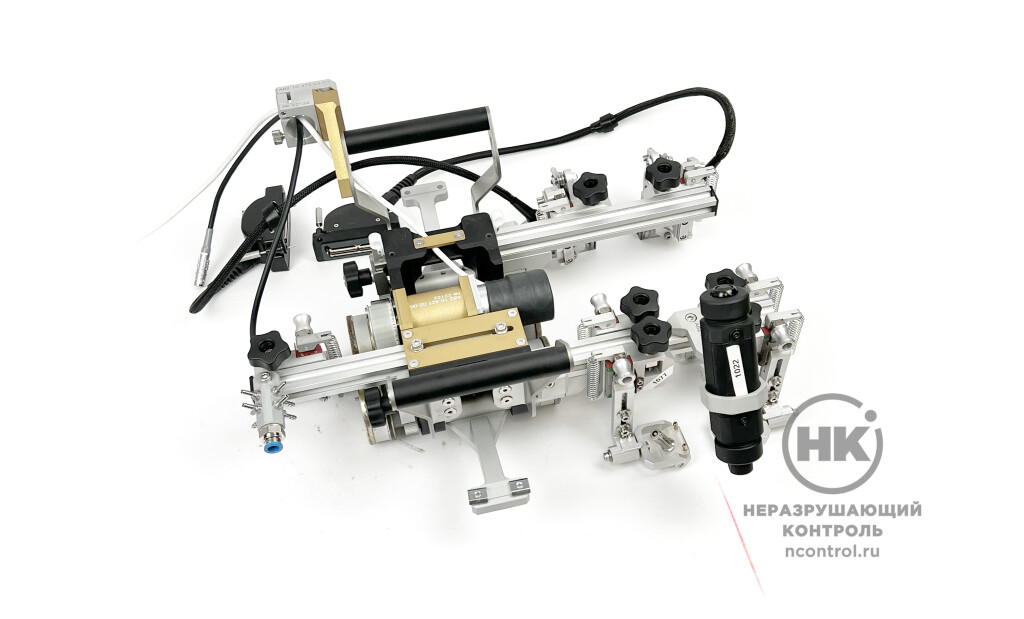

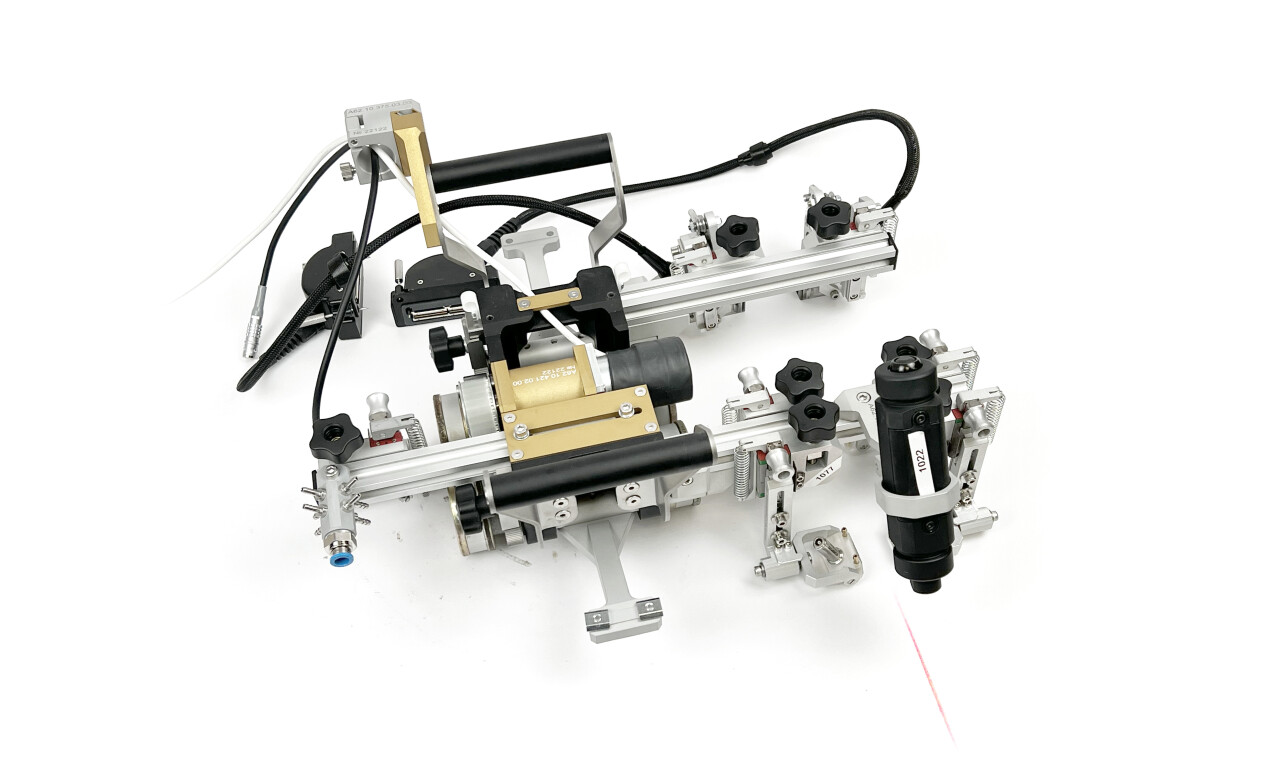

Сканер Паук

Купить

Задать вопрос о товаре

Моторизованный однокоординатный сканер на магнитных колёсах для проведения АУЗК объектов контроля из магнитных материалов диаметром от 159 мм до плоскости.

Сканер Паук разработан для ультразвукового контроля сварных соединений трубопроводов из сталей перлитного класса, с применением метода TOFD, метода фазированной решётки (ЦФА), с совмещением методов фазированной решётки и TOFD. Перемещение сканера производится автоматизированно с помощью блока управления сканером. Поставляется в четырёх комплектациях - в зависимости от метода контроля. Сканер позволяет перемещать до 8 пар датчиков TOFD или 4 пары датчиков TOFD и две пары датчиков ФР.

от 159 мм
Диапазон контролируемых диаметров

Документы в PDF

Скачать карточку в формате PDF

Модификации

Паук TOFD

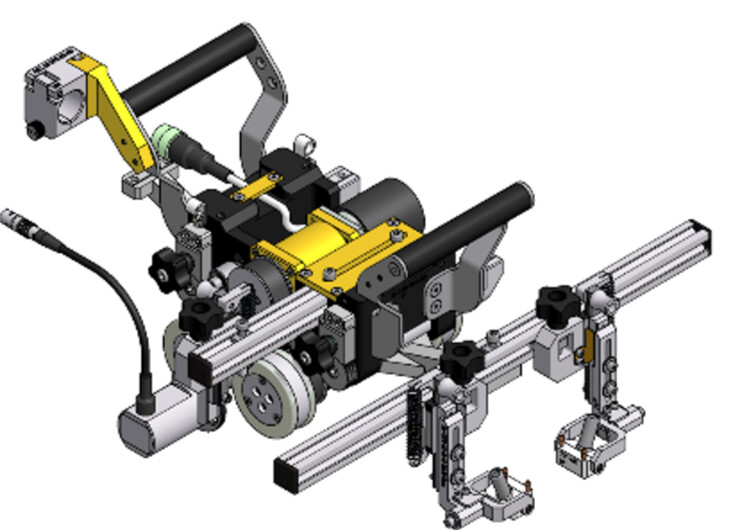

Сканер Паук фото 1

Паук ФР

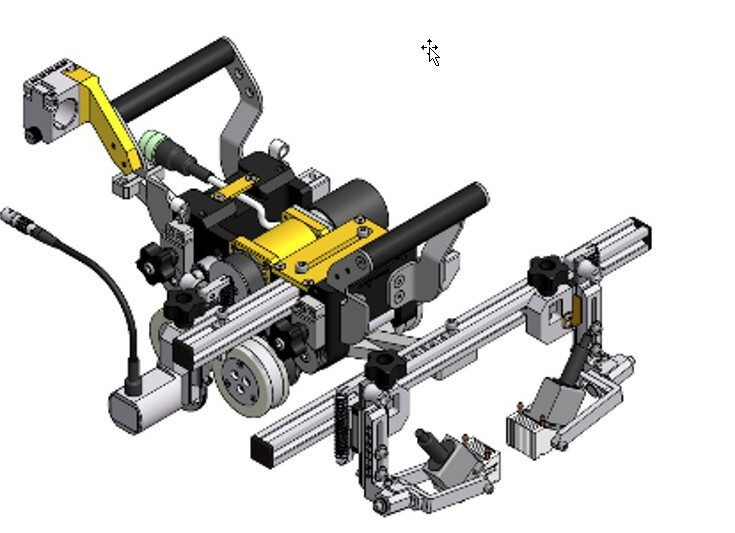

Сканер Паук фото 2

Паук TOFD+ФР

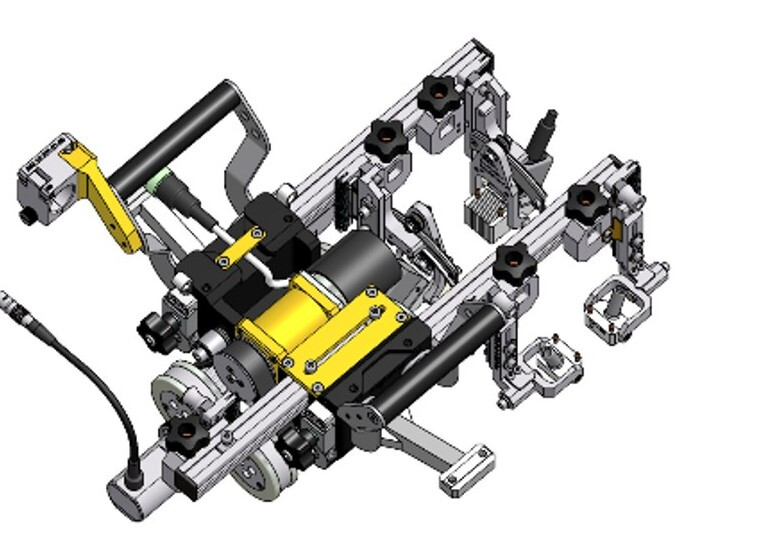

Сканер Паук фото 3

Совместимость

Сканер совместим с дефектоскопами:

Серия АВГУР (ECHOPLUS)
Introvisor A1550
ОmniScan MX, MX2, SX
Harfang X-32, Veo
Gekko
*При заказе необходимо указать дефектоскоп, с которым сканер будет работать.

Комплектация

Паук TOFD

Сканер с мотором
Короткая направляющая для крепления элементов сканера
Два (четыре) прижима TOFD
Датчик пути
Блок управления сканером
Кабель энкодера
Комплект инструмента
Упаковка

Паук TOFD-ФР

Сканер с мотором
Два прижима TOFD
Два прижима ФР
Датчик пути
Блок управления сканером
Направляющие для крепления элементов сканера
Кабель энкодера
Комплект инструмента
Упаковка

Паук ФР

Сканер с мотором
Короткая направляющая для крепления элементов сканера
Два прижима ФР
Датчик пути
Блок управления сканером
Кабель энкодера
Комплект инструмента
Упаковка

Паук TOFD+

Сканирующее с мотором
Двенадцать прижимов TOFD
Датчик пути
Блок управления сканером
Направляющие для крепления элементов сканера
Кабель энкодера
Комплект инструмента
Упаковка

Дополнительная комплектация

Предусилитель TOFD 2х2
Автономный предусилитель 40 дБ для двух пар датчиков TOFD
Предусилитель TOFD 6х6
Предусилитель 40 дБ для шести пар датчиков TOFD
Лазерный целеуказатель
Система подачи контактной жидкости
Комплект для системы подачи контактной жидкости

Технические характеристики

Диапазон контролируемых диаметров трубопроводов	от 159 мм до плоскости
Сканер оснащён блоком управления сканера для автоматизированного контроля
Сканер оснащен прижимами, обеспечивающими оптимальный контакт с поверхностью контроля при любом положении и ориентации сканера
Оснащён магнитными колёсами с возможностью фиксации положения на объекте
Ширина вилки прижимов для крепления преобразователя с призмой	30 мм
