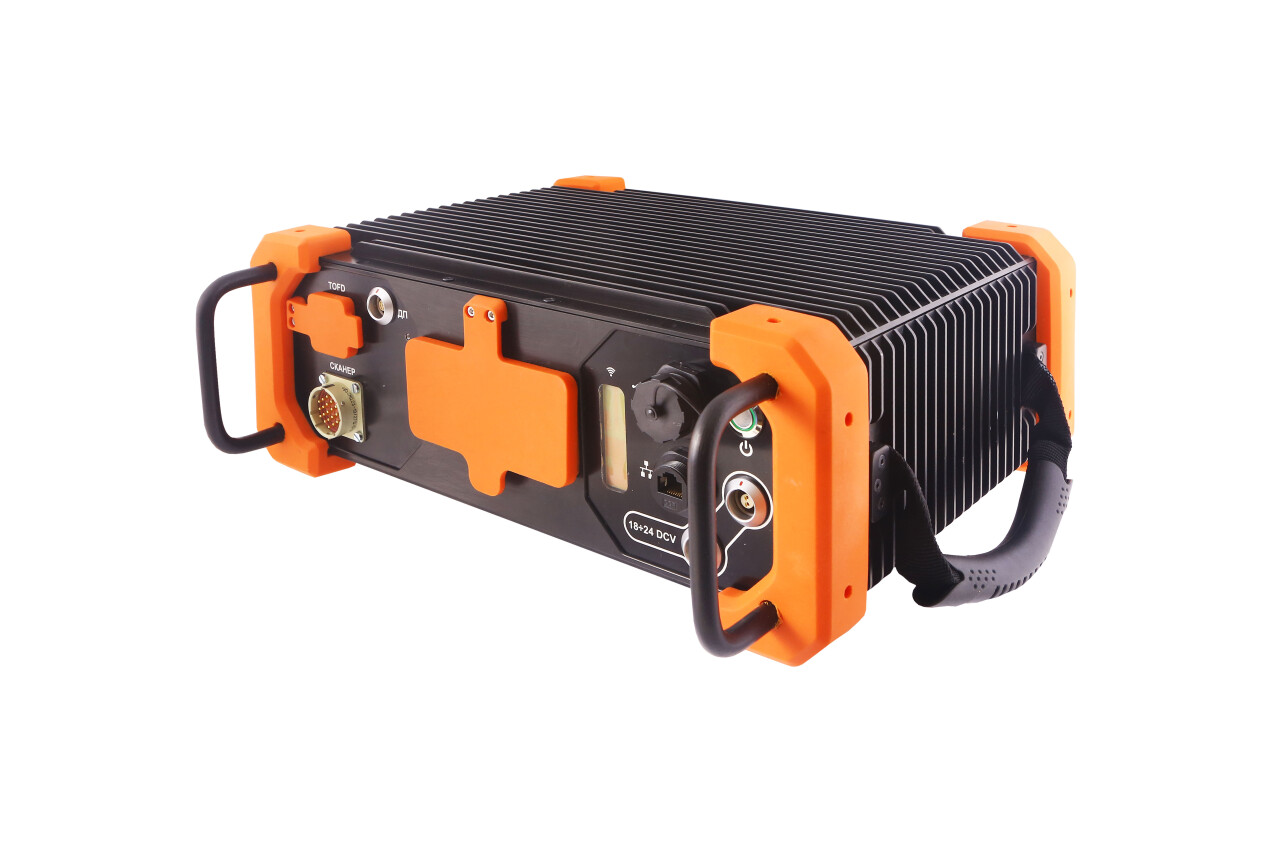

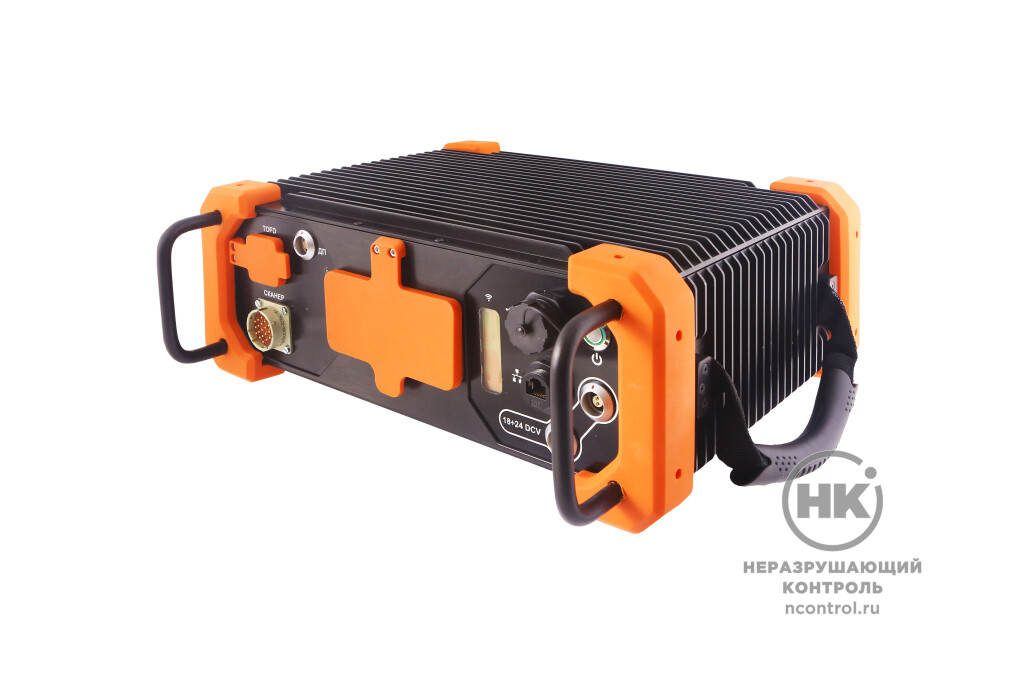

Многоканальный ультразвуковой дефектоскоп АВГУР с поддержкой TOFD и ФР

Автоматизированная УЗ система АВГУР-ТФ предназначена для контроля кольцевых сварных соединений, основного металла трубопроводов, изделий и сплавов толщиной до 500 мм. Возможна работа в режиме TOFD + ФР. Поддержка А,В,С,D,S - разверток. Система внесена в реестр ПАО "ГАЗПРОМ". В стоимость входит двухнедельный курс подготовки от производителя.

Комплекс АВГУР-ТФ дает возможность применить все современные технологии ультразвукового контроля в автоматизированном анализе труб, деталей и других металлических конструкций.

Подходит для контроля сварных соединений, выполненных автоматической, полуавтоматической, ручной электродуговой и аргонодуговой сваркой.

Системы АВГУР-ТФ разработаны с учетом требований CТО ГАЗПРОМ 2-2.4-083-2006 и проекта СТО ГАЗПРОМ 15-1.3-004-2019.

Принцип работы

В процессе проведения автоматизированного ультразвукового контроля данные с датчиков передаются в системный блок, где обрабатываются и выводятся на экран ПК с предустановленным ПО АВГУР. Дополнительные варианты используемых датчиков представлены сканерами, преобразователями и призмами.

Сканер на магнитных колесах

Существуют две формы выпуска основного сканера: трековый и на магнитных колесах. Вместе с любым из сканеров может поставляться кабель 15 или 25 метров в бронированной или полимерной защитной оболочке.

500 мм
максимально возможная толщина объекта контроля

Комплект АВИК


В состав системы со сканером на магнитных колесах также входит модуль лазерного измерителя. Лазерный модуль АВИК устанавливается на раму сканера либо на планку установки преобразователей.

Модуль предназначен для уточнения траектории движения сканера по линии разметки.

Программное обеспечение

Пакет ПО АВГУР-АНАЛИЗ включает три основных блока программ согласно этапам сканирования.
Регистрация данных. Настройка параметров контроля, управление сканерами, запись исходных данных контроля в общую базу данных системы.


Измерение остаточной толщины под валиком усиления сварного шва

Анализ данных. Обработка данных контроля из базы данных, визуализация изображений несплошностей, анализ результатов контроля и подготовка итогового заключения по результатам контроля.


Работа в режиме карты коррозии

УЗ калькулятор. Расчет законов фокусировки антенных решеток с учетом геометрии сварного соединения; расчет параметров контроля методом TOFD.


TOFD-калькулятор


Параболические маркеры



Функция полуавтоматического образмеривания объектов

A,B,C,D,S
развертки доступны благодаря ПО

Особенности

  • Контроль толщин до 500 мм
  • Три основных режима работы: ФР, TOFD, ЦФА
  • Режим TOFD+ФАР
  • Режим Multi-ЦФА
  • Многофункциональное ПО
  • Учет анизотропии
  • Stripchart – представление данных контроля с синхронизированными маркерами
  • Полуавтоматическое образмеривание дефектов
  • Централизованная база данных контроля
  • Представление данных TOFD и обработка данных TOFD
  • Представление данных коррозии в виде карт толщины
  • Фильтрация, коррекция данных
  • Поддержка импорта данных из российских и импортных систем УЗК
  • Измерительные маркеры
  • Анализ данных ФАР, ЦФА, TOFD, АВИК
  • Редактор эскизов объекта контроля, отображение дефектограмм
  • А,В,С,D,S - развертки

Дополнительная комплектация

По запросу заказчика возможна комплектация системы с дополнительными типами сканирующих устройств и другими системами.

Сканер патрубков и фланцев
Сканер предназначен для АУЗК и МУЗК угловых сварных соединений вварки Ø57 - 426 мм. Выпускается в однокоординатной и двухкоординатной версиях.

Сканер ШОДС
Сканер высотой 15 см предназначен для МУЗК кольцевых сварных швов малого диаметра от 57 до 325 мм.

Подходит для использования в труднодоступных участках.

Комплект антенных решеток
Антенные решетки с разъемом Ipex, рабочей частотой 5 МГц, шаг между элементами 1 мм. Кабель 0,6 м может быть выполнен в полимерной или металлической оболочке.

Также возможен заказ комплекта призм для антенных решеток с кривизной рабочих поверхностей для контроля соединений Ø114 - 426 мм. У призм есть разъемы для подключения шланга системы подачи контактной жидкости.

Комплект пьезоэлектрических преобразователей TOFD

Комплект состоит из двух пар преобразователей с рабочей частотой 5 МГц. Отличаются по Ø пьезопластины: 3 мм и 6 мм соответственно. Меньшая по диаметру пара преобразователей предназначена для контроля части сечения шва, прилегающей к внешней
поверхности. Большая - для контроля центральной и зоны шва.


В комплекте идут шесть кабелей SMA-LEMO FFA. Также возможен заказ призм для преобразователей под углы ввода УЗ колебаний 50°, 60° и 70°.

Система подачи контактной жидкости

Предназначена для частичной автоматизации подачи контактной жидкости на рабочую поверхность призм.
В комплектацию системы входят:
емкость для контактной жидкости объемом 30 или 100 литров;
силиконовый шланг для забора и подачи жидкости, 15 или 25 метров;
электрический либо ручной насос.

Прочие принадлежности

Для заказа доступны:
комплект ЗИП: инструменты для работы с системой, в частности приспособление для отметки линии разделки;
универсальный настроечный образец со стендом;
комплект настроечных образцов в соответствии с требованиями СТО Газпром 2-2.4-083-2006;
комплект настроечных образцов для АУЗК методом TOFD в соответствии с требованиями ISO 10863:2011.

Технические характеристики

Кол-во каналов, шт.

64; 128

Диапазон установки амплитуд импульсов возбуждения, В

от 30 до 100 с шагом 0,1

Допустимое отклонение установки амплитуды импульсов возбуждения, % ± 10
Диапазон установки длительности импульсов возбуждения, нс от 50 до 400
Допустимое отклонение установки длительности импульсов возбуждения, %

± 10

Полоса пропускания приемного тракта по уровню - 3 дБ, МГц от 0,6 до 12
Диапазон регулировки коэффициента усиления приемного тракта, дБ, не менее от 0 до 80
Шаг регулировки коэффициента усиления, дБ, не более

0,5

Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ ± 1
Диапазон регулировки длительности развертки, мкс от 1 до 600
Диапазон регулировки задержки развертки ( при частоте оцифровки сигнала 20 МГц), мкс от 1 до 200
Максимальная толщина контролируемых объектов, мм, не менее 500
Диапазон измерения пройденного расстояния датчиком пути, мм, не менее от 1 до 20 000
Относительная погрешность измерения пройденного расстояния датчиком пути
в диапазоне от 1 до 100 мм, мм
в диапазоне от 100 до 20 000 мм, %
- ± 0,5
- ± 0,5
Габариты системного блока (длина х ширина х высота), мм, не более 400 х 300 х 150
Масса системного блока, кг, не более 9
Источник внешнего питания, В 24
Условия эксплуатации
- температура окружающего воздуха, С;
- относительная влажность воздуха при температуре + 25 С;
- атмосферное давление, мм рт.ст.
- от +1 до +40
- от 15 до 80
- от 630 до 800
