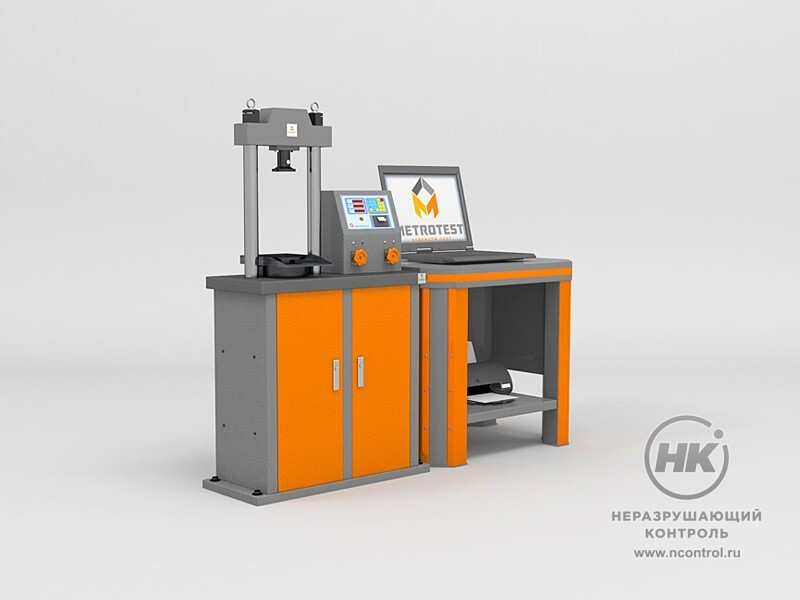

Электрогидравлический испытательный пресс ПИ-300-М-IV

Электрогидравлический испытательный пресс ПИ-300-М-IV [фото №3]

Товар снят
с производства

Электрогидравлический испытательный пресс ПИ-300-М-4 предназначен для измерений силы (нагрузки) при проведении испытаний образцов материалов на сжатие и изгиб.

Принцип действия прессов заключается в измерении величины электрического сигнала датчика силоизмерительного тензорезисторного, возникающего при приложении силы (нагрузки) к испытываемому образцу посредством гидроцилиндра и изменяющегося пропорционально прикладываемой силе (нагрузке).

Конструктивно прессы состоят из нагружающего модуля, электрогидравлического шкафа управления, включающего в себя насосную станцию, и электронной измерительной системы. Выпускаемые модификации прессов различаются диапазонами измерений силы (нагрузки), возможностью воспроизведений скорости нагружения, исполнениями нагружающего модуля, способами управления, возможностью измерений перемещений и воспроизведений скорости перемещений подвижной опорной плиты (для модификаций с установленным датчиком перемещений).

300 кН
Верхний предел диапазона измерений силы

Документы в PDF

Скачать карточку в формате PDF

Программное обеспечение

Программное обеспечение прессов ПИ-М с ручным управлением и обработкой данных на ПК и прессов ПИ-А с автоматическим управлением и обработкой данных на ПК представляет собой установленное на ПК ПО «M-Test» и «M-Test АСУ» соответственно, которое является метрологически значимым и обеспечивает обработку результатов измерений, обмен информацией с внешними системами, считывание данных и просмотр результатов измерений.

Технические и конструктивные особенности пресса ПИ позволяют не только испытывать
материалы с высокой точностью, но и выполнять другие функции, а именно:

визуализировать и определять текущие и максимальные значения нагрузки и
деформации, поступающие с датчиков, в режиме реального времени;
строить графики испытаний в режиме реального времени;
редактировать параметры графиков испытания;
управлять процессом и скоростью нагружения во время испытания с ПК;
математически обрабатывать данные;
переводить данные в различные форматы;
автоматически сохранять результаты группы образцов испытаний;
формировать протоколы испытаний в соответствии с ГОСТ;
печатать результаты испытаний;
экспортировать результаты испытания в Excel для возможности анализа данных за
пределами программного комплекса;
автоматически рассчитывать механические характеристики образцов по методике ГОСТ;
автоматически отключать работу при превышении максимально допустимой нагрузки на 5-10%;
проводить расширенные испытания с применением специальной оснастки;
определять деформацию при использовании измерителей деформации различных
модификаций.

Прессы исполнения IV:

верхний предел диапазона измерений силы (нагрузки) от 10 до 300кН;
вертикальное двухколонное исполнение нагружающего модуля;
нагружающий модуль со встроенным электрогидравлическим шкафом управления, который включат в себя насосную станцию и электронный блок управления;
нагружающий модуль представляет собой закрепленную на основании жесткую раму, верхней и нижней опорными плитами и гидроцилиндр с поршнем.

Прессы испытательные внесены в Государственный реестр средств измерений России под № 79176-20.

Технические характеристики

Модификация	ПИ-300-IV
Верхний предел диапазона измерений силы (нагрузки)	300 кН
Определяемая нагрузка	6-300 кН
Предел допускаемой относительной погрешности измерения силы (нагрузки)	± 0,5; ± 1 %
Цена наименьшего разряда силоизмерителя	0,01 кН
Диапазон измерений перемещений подвижной опорной плиты, не более*	от 0,1 до 500 мм
Пределы допускаемой абсолютной погрешности измерений перемещений нижней опорной плиты в диапазоне от 0,1 до 10 мм включ*	± 0,1 мм
Пределы допускаемой относительной погрешности измерений перемещений нижней опорной плиты в диапазоне св. 10 мм до верхнего предела измерений*	± 1,0 %
Диапазон воспроизведений (задания) скорости перемещения нижней опорной плиты**	от 0,5 до 50 мм/мин
Диапазон воспроизведений скорости нагружения**	от 0,2-10 кН/сек
Габаритные размеры, без учета электрогидравлического шкафа, не более	1050 мм 700 мм 1600 мм
Масса, не более	550 кг
Питание	220/380 В, 50/60 Гц

* - для модификаций с установленным датчиком перемещений
** - для модификаций с автоматическим управлением
