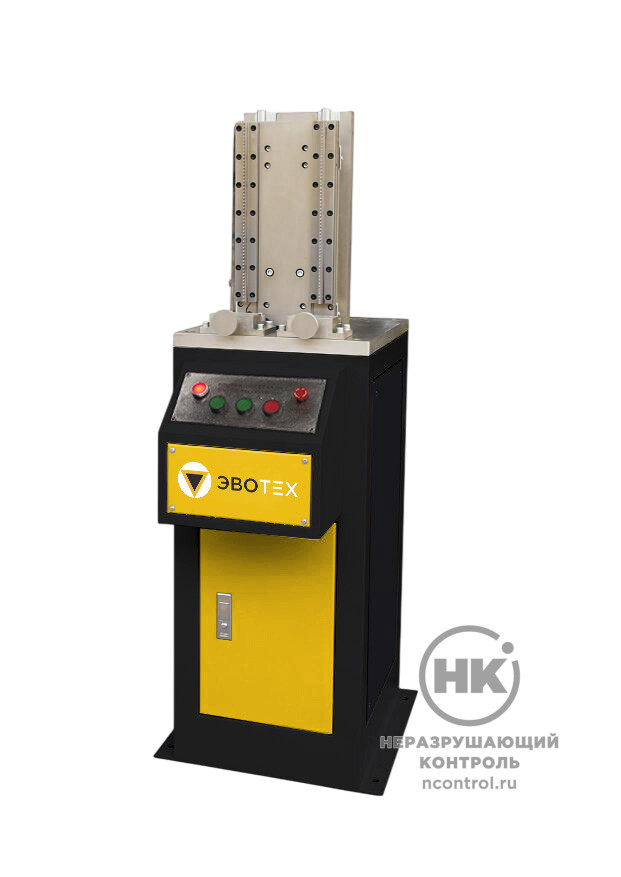

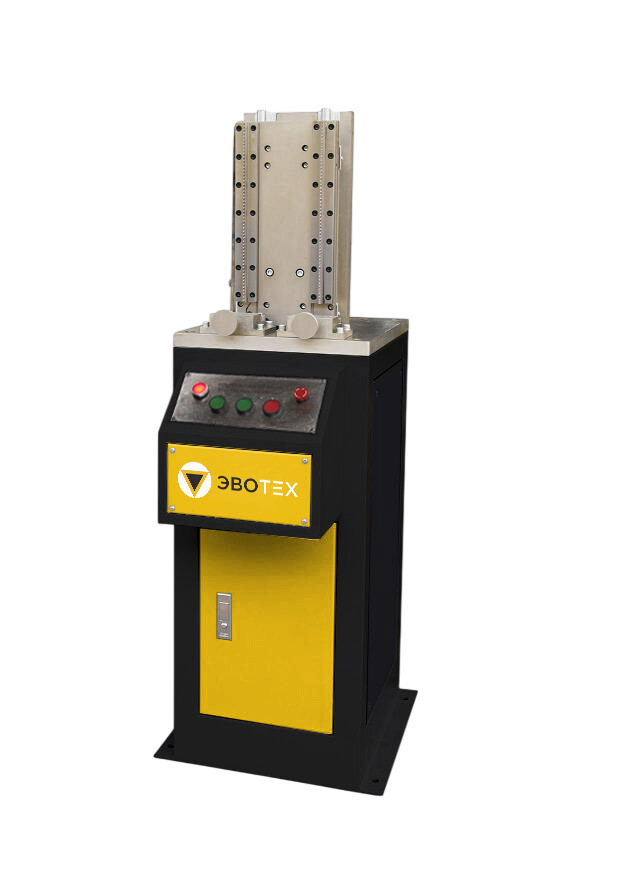

Электромеханический протяжной станок ЭВО-ПС2

Купить

Задать вопрос о товаре

В избранное

Сравнить

Станок протяжной электромеханический ЭВО-ПС2 представляет собой оборудование нового поколения, разработанное для нанесения концентраторов напряжений на образцы изготовленные из пластиков, металлов и сплавов.

ЭВО-ПС2 предназначен для проведения испытаний на ударный изгиб в соответствии с требованиями ГОСТ 9454. Применение станка актуально в таких отраслях промышленности, как машиностроение, аэрокосмическая промышленность, металлургия и строительство.

до 5 мм
Глубина нанесения надреза

Документы в PDF

Скачать карточку в формате PDF

Устройство

Электромеханический протяжной станок представляет из себя шарико-винтовой привод с линейной направляющей, выполняющую функцию опоры и электромотором.

Конструкционно оборудование оснащено двумя зонами обработки, что позволяет одновременно обрабатывать два образца с произвольными видами концентраторов, V и U, соответственно.
Протяжные ножи выполнены из сплава хромванадия и имеют твердость не менее 60 HRC.

Принцип работы

Протяжные ножи станка приводятся в действие с помощью электромотора, который запускается нажатием на соответствующую кнопку на панели управления станка.

На панели управления также предусмотрены кнопки для остановки в текущем положении и активации экстренного режима остановки, который приводит к обесточиванию устройства.

Преимущества

Твердосплавные протяжные ножи 60 HRC
Высокая скорость обработки (2,3 м/мин)
Нанесение надреза до 5 мм вглубь

Соответствие стандартам

Получаемые концентраторы соответствуют требованиям ГОСТ 9454-78, ISO 148, ASTM E23.

Комплектация

Протяжной станок
Нож протяжной с концентратором V-типа
Нож протяжной с концентратором U-типа
Маслёнка
Кисть для очистки от стружки и смазки ножей
Комплект документации

Технические характеристики

Концентратор V-типа
Радиус концентратора (радиус кривизны в основании надреза), мм	0,25±0,025
Угол между стенками надреза, °	45±2
Глубина надреза, мм	2±0,05
Концентратор U-типа
Радиус концентратора (радиус кривизны в основании надреза), мм	1±0,007
Глубина надреза, мм	2±0,1 (может быть изменено в соответствии с требованиями заказчика)
Привод	Электромеханический
Количество одновременно обрабатываемых образцов	2
Длина образца, мм	55
Ширина образца, мм	10 (может быть изменено в соответствии с требованиями заказчика)
Высота образца, мм	10
Время нанесения надреза, с	10
Скорость протягивания, м/мин	2,3
Твердость протяжных ножей	65 HRC
Длина*ширина протяжного ножа для надреза глубиной 2мм, мм	325*40
Длина*ширина протяжного ножа для надреза глубиной 5мм, мм	375*40
Габаритные размеры ДШВ, мм	3505701250
Масса, кг	180
Электропитание	380 В, 50 Гц 0,6 кВт
