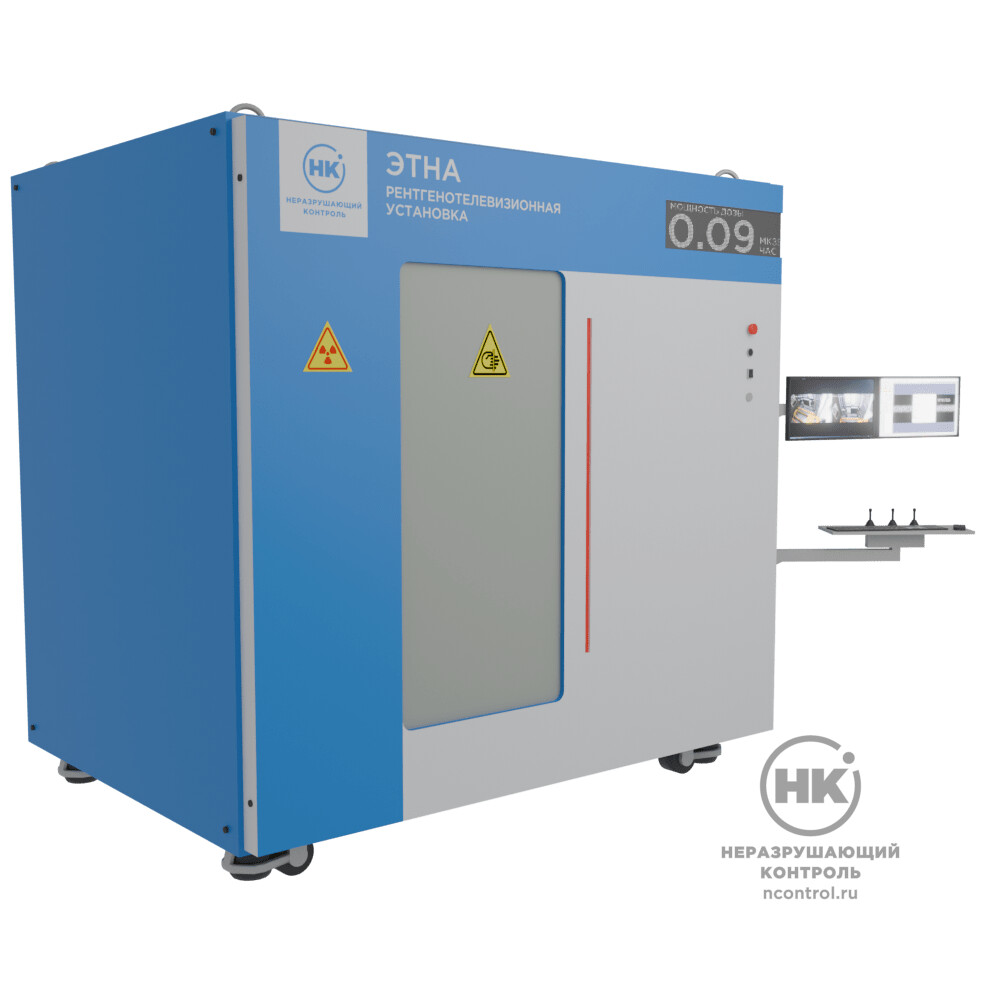

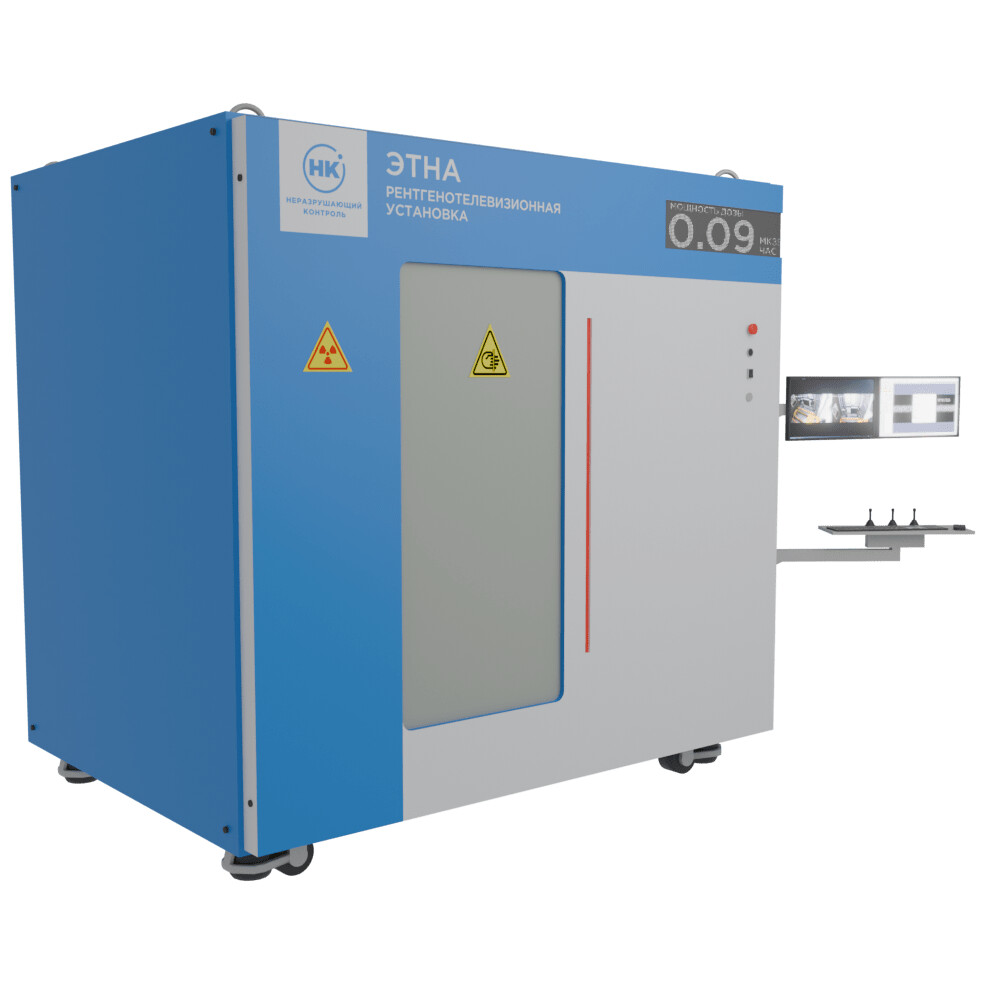

Рентгенотелевизионная установка «ЭТНА.Универсал»

Купить
В избранноеВ избранное
СравнитьСравнить

Рентгенотелевизионная установка «ЭТНА.Универсал» предназначена для стандартных задач рентгеновского контроля, когда важно быстро настраивать параметры сканирования без трудоемкой подготовки. Установка входит в линейку рентгенотелевизионных установок «Этна».

Система оснащена манипулятором типа c-arm, который имеет форму С-образной конструкции с закрепленными на противоположных концах рентгеновским аппаратом и детектором.
Установка применяется, как правило, для небольших объектов с простой геометрией, когда требуется получить базовые ракурсы объекта контроля, а также удобна для задач, где нужен обзор с разных сторон без перемещения объекта.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.

Документы в PDF

Решаемые задачи

Оперативный контроль изделий, где требуется точная синхронизация источника излучения и детектора в различных отраслях промышленности:

  1. Авиационно-космическая промышленность: контроль лопаток и лопастей, контроль многослойных материалов, покрытий
  2. Атомная промышленность: пооперационный контроль, контроль сварных швов и основного металла.
  3. ВПК: контроль деталей, сборок, исследование быстроразвивающихся процессов.
  4. Нефтегазовая отрасль: контроль сварных швов и основного металла.
  5. Машиностроение: входной контроль, контроль литья и сварных швов
  6. Аддитивное производство и композиты

Устройство и функциональные возможности

В состав рентгенотелевизионной установки «ЭТНА. Универсал» входит:

  • Камера радиационной защиты
  • Комплекс цифровой радиографии
  • Стационарный рентгеновский аппарат
  • Манипулятор
  • Пульт управления
  • Плагины и программное обеспечение для работы

"камера"

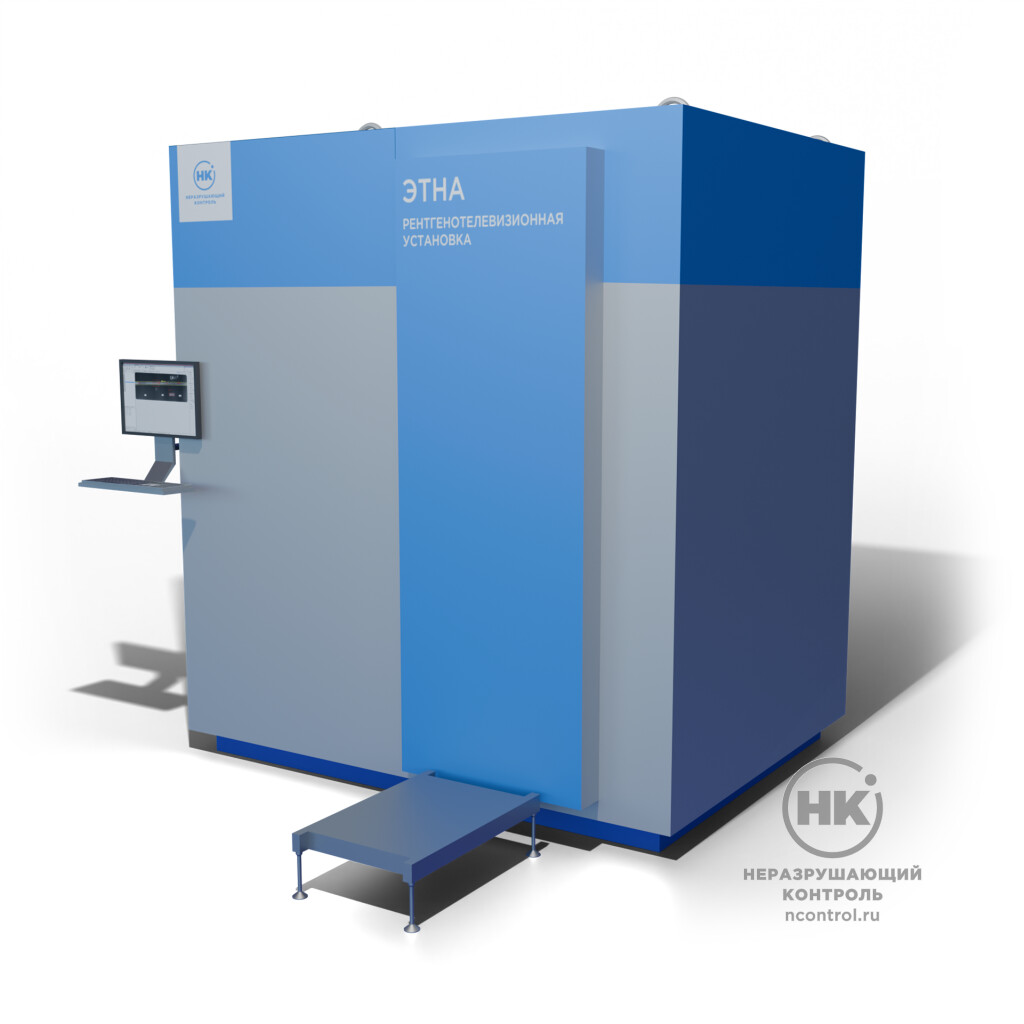

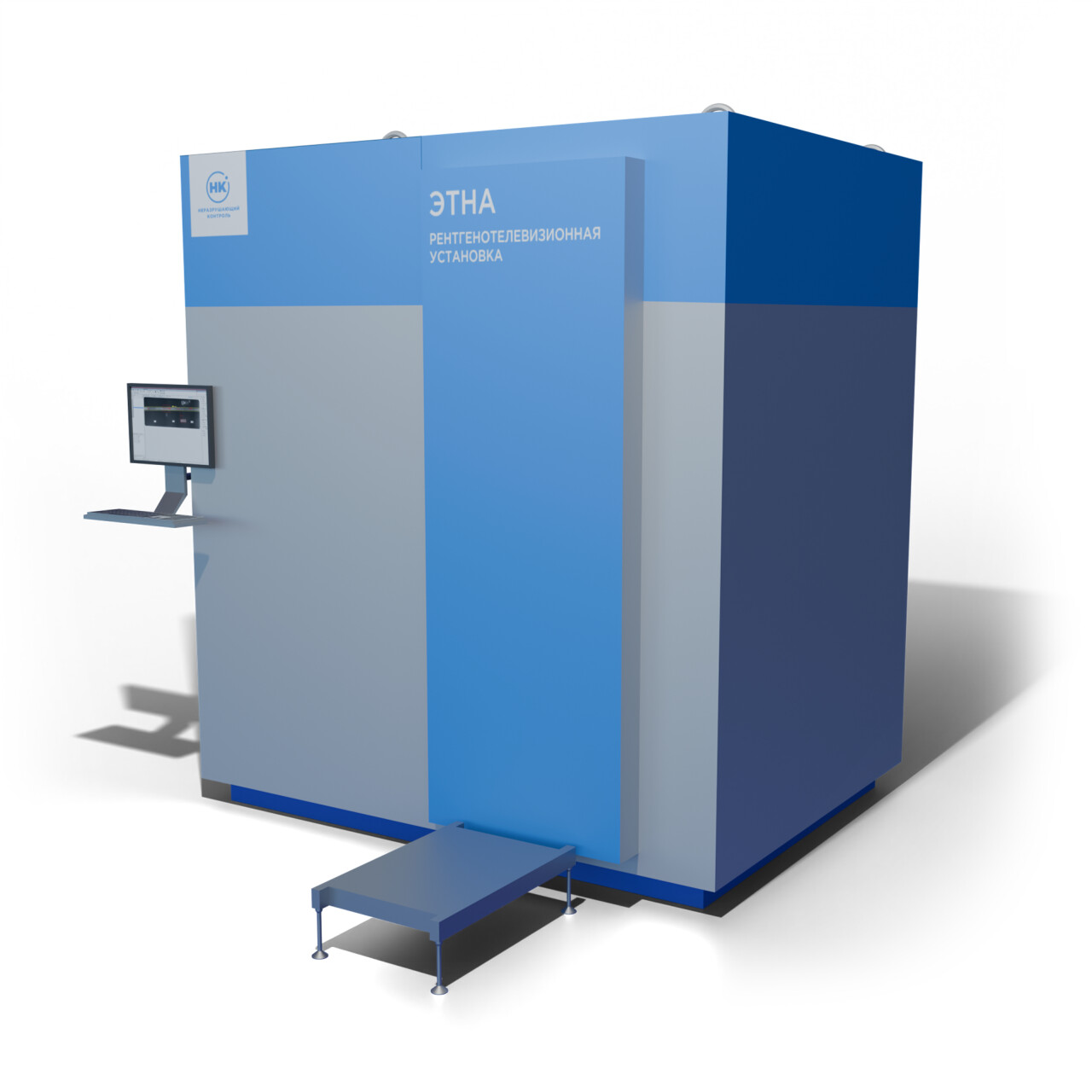

Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена дверью, которая открывается и закрывается автоматически.

Размеры камеры определяются в зависимости от размеров объектов контроля.


Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством о внесении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. Компьютер


Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Модель рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

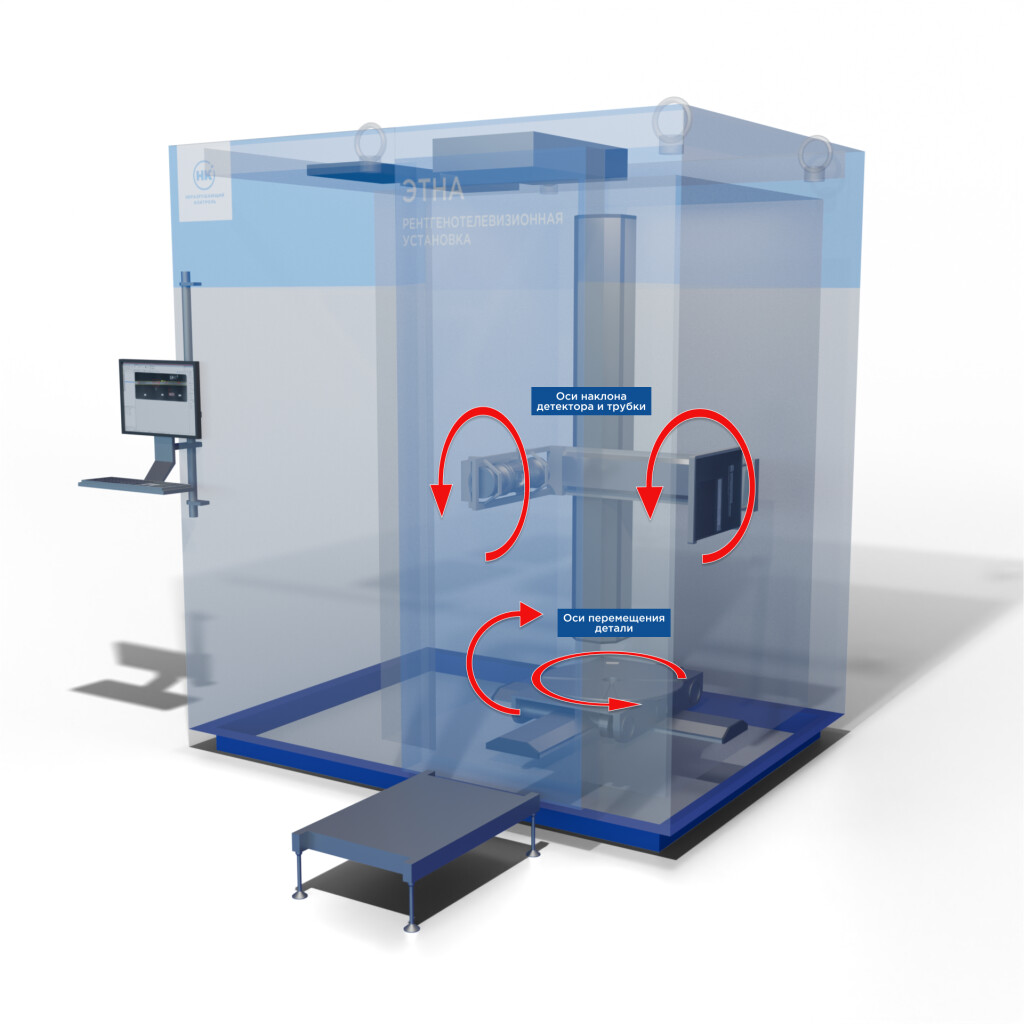

Манипулятор

Манипулятор может быть оснащен 6 осями перемещения:

  • вертикальное перемещение рентгеновской трубки и детектора, изменение угла наклона
  • осевое вращение и наклон ложемента

С-образный манипулятор прост в управлении – за счет единой оси перемещения аппарата и детектора (автоматической синхронизации) позволяет быстро устанавливать оборудование согласно схеме контроля. Это может быть важно на начальном этапе работ с рентгеновским контролем.

/8500/conversions/938b9718d85f3f77b9c74a3d908bee2b-big.jpg
/8539/conversions/40b7ba058fb03307b1322be7a142d2fa-big.jpg


Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура.

Также управление работой рентгенотелевизионной установки «ЭТНА. Универсал» может выполняться с помощью плагина.


Плагины и программное обеспечение

Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – программные обеспечение для тренировки трубки, программное обеспечение Дисофт.

Программное обеспечение для тренировки трубки:

/8409/conversions/457997e97b0d57e8c520dc72aa42afdf-big.jpg /8408/conversions/b278cf7eb513468b363496bc92fba121-big.jpg


Программное обеспечение Дисофт – ПО для получения, обработки и архивирования изображений

/8410/conversions/7338c309ddf99d2f39771a2a7d20fd75-big.jpg


Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов

/8411/conversions/c32a4563a161bfa349e90336208e6f8e-big.jpg

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

  • при неплотно закрытой (открытой) двери камеры;
  • при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

  1. на пульте управления рентгенаппарата;
  2. на главном пульте управления;
  3. внутри камеры.

Преимущества

  • До 6 осей перемещения манипулятора
  • Манипулятор типа C-ARM обеспечивает простоту и скорость: связь источника и детектора обеспечивает автоматическую синхронизацию — не нужно настраивать их положение отдельно; Быстрое переключение между проекциями (например, фронтальная → боковая за секунды)
  • Камера комплектуется поверенным средством измерения КЦР Цифракон
  • Высокая точность позиционирования
  • Камера выполнена из стали и свинца
  • Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1,0 мкЗв/ч.
  • При применении динамических детекторов удобно использовать динамическое позиционирование без перемещения объекта

Особенности метода

  • Автоматизированный контроль – ускорение процесса обследования объектов за счет исключения ручных операций.
  • Реализация в режиме реального времени – мгновенная обработка данных для быстрого принятия решений.
  • Программное обеспечение «Дисофт» – универсальный инструмент для обработки, интерпретации, точного измерения и архивирования данных, что сокращает затраты на расходные материалы и освобождает от необходимости содержать объемные архивы.
  • Многоуровневая защита – надежная охрана персонала от ионизирующего излучения.

Нормативная документация

Качество получаемого радиографического изображения соответствует:

  • ГОСТ-ИСО 17636-2-2018 (класс А, B)
  • ГОСТ 29025-91
  • I кат. по ПНАЭ Г-7-010-89
  • РД-25.160.10-КТН-016-23

Уровень защиты соответствует:

  • СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
  • СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
  • СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии».
