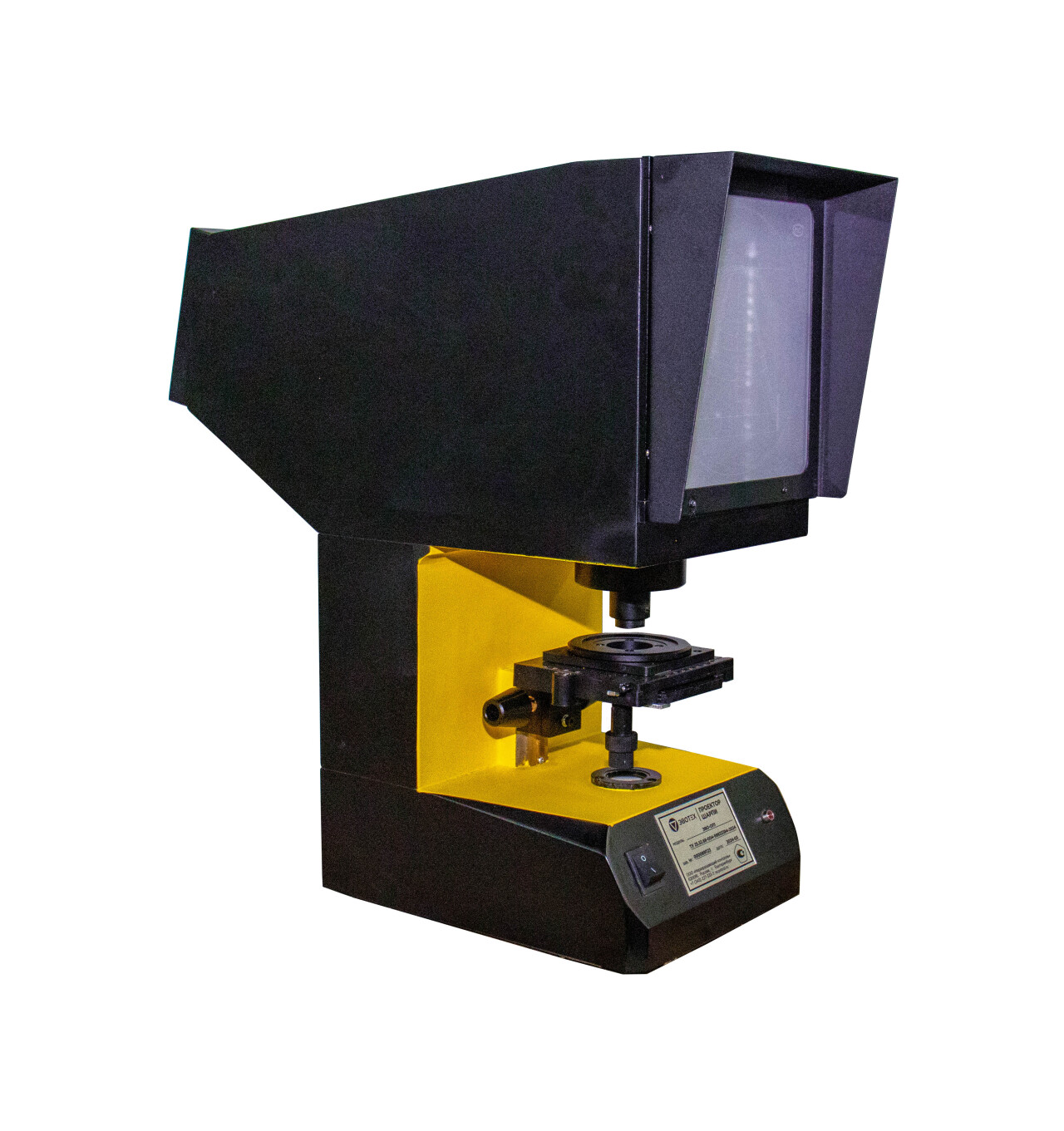

Проектор Шарпи «ЭВО-ОП1»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Проектор Шарпи «ЭВО-ОП1» применяется при контроле образцов для физико-механических испытаний – визуальный контроль точности выполнения U/V-образных концентратов на металлических образцах, изготовленных по ГОСТ 9454.

Проектор позволяет определить тип концентратора и правильность его выполнения по установленному на экран шаблону. Благодаря нанесенной на экране проектора шкале с полями допусков можно объективно оценить точность геометрических размеров образца и формы надреза.

50 х
Общий коэффициент увеличения

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

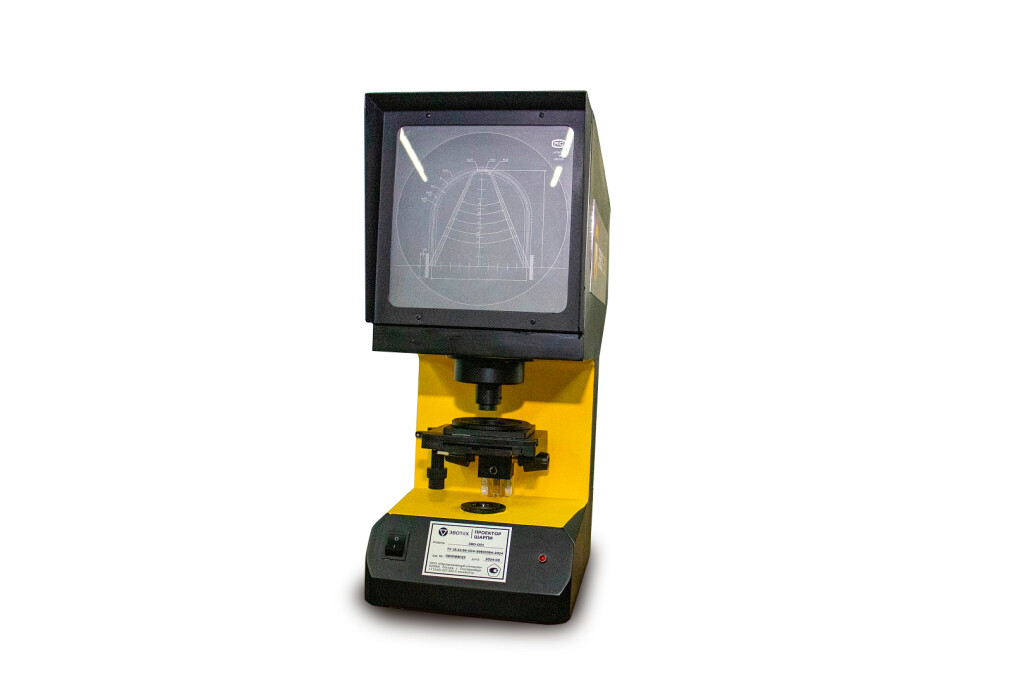

Проектор оснащен проекционным экраном с нанесенными методом фотолитографии точными шаблонами стандартных надрезов. На экране отображается увеличенное изображение детали или объекта.

В отличие от трудоемких и недостаточно точных ручных методов или калибров, оптический проектор значительно упрощает и ускоряет контроль надреза при подготовке образцов, позволяя визуально оценить все отклонения от нормы.

/7780/conversions/5d4b738e1938a295f84410f692581124-big.jpg

Преимущества

Регулировка допуска для глубины надрезов в диапазоне 0.001-1 мм.
Корпус, устойчивый к высокой температуре и деформациям
Контроль образцов по ГОСТ, ISO или ASTM
Простота в эксплуатации и обслуживании

Оценка точности

Оптический проектор оснащен шкалой с полями допусков, позволяющей объективно оценить геометрические параметры и форму надреза образца. В стандартном исполнении, шкала размечена для V-образных надрезов и U-образных надрезов.

Образец с V-образным надрезом

Угол надреза	45° ±2° 45° ±1°
Радиус основания	0.25 ±0.025 мм
Глубина	2 ±0.09 мм (допуск может быть отрегулирован в диапазоне 0,001-1 мм)

Образец с V-образным надрезом

Радиус основания	1 ±0.07 мм
Глубина	2 ±0.09 мм (допуск может быть отрегулирован в диапазоне 0,001-1 мм) 3 ±0.09 мм (дополнительная опция) 5 ±0.09 мм (дополнительная опция)

Встроенный микрометр позволяет регулировать допуск по глубине надреза (0.001-1 мм) в соответствии с требованиями стандартов ГОСТ 9454-78, ISO 148-1, ГОСТ 6996-66 и ASTM E23.

Комплектация

Профильный проектор
Маховик регулировки рабочего столика
Провод электропитания
Галогено-вольфрамовая лампа
Стеклянная пластина
Руководство по эксплуатации

Технические характеристики

Экран
Размер экрана	200х200 мм
Общий коэффициент увеличения	50х
Коэффициент увеличения объектива	2,5х
Коэффициент увеличения проектора	20х
Размеры рабочего стола
Прямоугольная поверхность	110 х 125 мм
Круглая поверхность	90 мм
Диаметр стеклянной поверхности	70 мм
Перемещение рабочей поверхности
Продольное	± 62 мм
Поперечное	± 34 мм
По вертикали	± 30 мм (без шкалы)
Диапазон вращения рабочей поверхности	0°-360°
Источник света
Галогено-вольфрамовая лампа	12 В, 100 Вт
Питание	220 В, 50 Гц
Габаритные размеры	515 х 224 х 603 мм
Вес	18 кг
