Маятниковый копер ЭВО-К300А/ ЭВО-К500А

Купить

Задать вопрос о товаре

В избранное

Сравнить

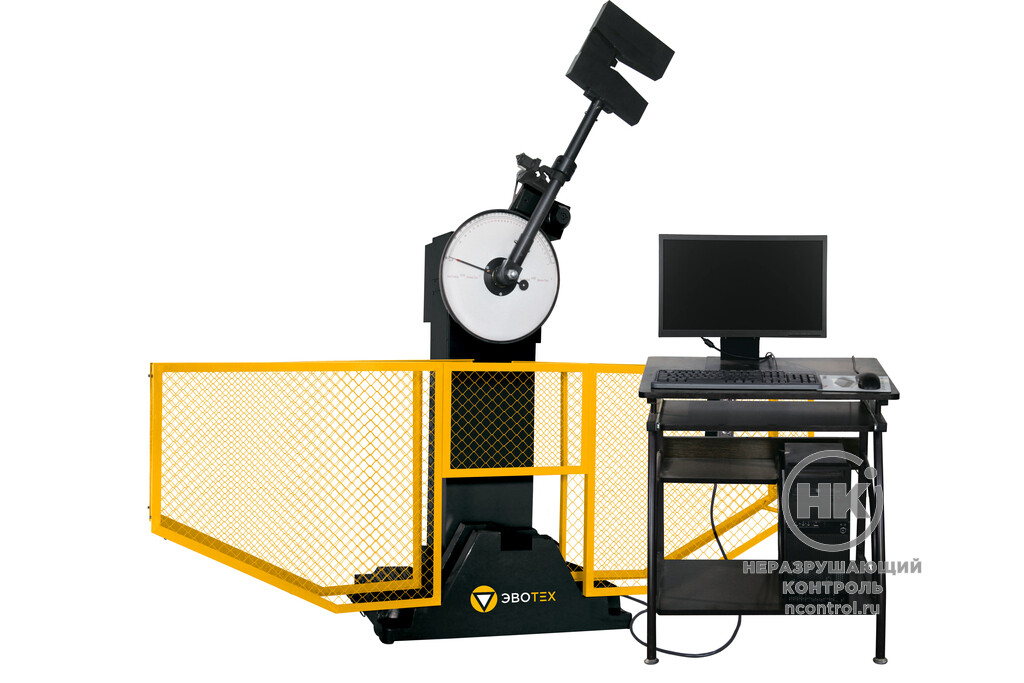

ЭВО-К300А/ ЭВО-К500А с компьютерным управлением предназначен для проведения механических испытаний образцов, выполненных из различных материалов: металлов, сплавов и др., на двухопорный ударный изгиб (метод Шарпи) 300/500 Дж.

Внесен в Госреестр СИ РФ № 93512-24.

Маятниковые копры выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.

300/500 Дж
Диапазон измерения энергии

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и высотой падения маятника, определяемой его длиной и начальным углом отклонения.

Программное обеспечение

Программное обеспечение предназначено для управления функциями работы копров и обработки результатов измерений в процессе работы. Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

Устройство

Конструктивно копры состоят из станины, на которой установлена вертикальная стойка с осью подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. В нижней части станины расположены опоры для размещения испытуемого образца. На оси крепления маятника установлен датчик угла отклонения маятника, устройство взвода, фиксации, спуска и тормоза маятника, предназначенное для подъема, удержания маятника на заданном углу и для сброса маятника при испытании.

Преимущества

Основной корпус машин изготовлен из литой стали, обеспечивающей высокую надежность и точность работ.
В машинах используется конструкция квадратного молота, обеспечивающая точность удара и крутящего момента.
Машины оснащены системой защиты, гарантирующей безопасную работу устройства.
В машинах используются качественные подшипники с низким трением.
Модульная конструкция машин существенно сокращает этапы сборки и настройки.
Ударное лезвие изготовлено из легированной стали, с твердостью 60 HRC. Оно крепится высокопрочными винтами, которые можно легко заменить.

Функции

Автоматический подъём молота;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;

Требования к условиям эксплуатации оборудования

Копры маятниковые должны быть установлены на бетонном фундаменте толщиной не менее 400 мм или жестко зафиксированы на основании, масса которого более 1,5 тонн.

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин при условиях:

Нахождения в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Комплектация

Комплектность устройства может различаться в зависимости от модели.
Стандартная комплектация машины с компьютерным управлением включает в себя следующие элементы:

станина;
маятниковый молоток;
персональный компьютер;
принтер А4;
программное обеспечение для обработки данных и управления;
шаблон для регулировки опор;
устройство для центрирования испытуемых образцов;
съемник (для замены маятникового молотка);
анкерные болты;
полузакрытая защитная сетка;
руководство по эксплуатации.

Дополнительная комплектация

камера нагрева;
камера охлаждения;
устройство автоматической подачи и центровки образцов.

Соответствие стандартам

Копры маятниковые позволяют проводить испытания по международному стандарту ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 10708-82 и американскому стандарту ASTM E23.

Технические характеристики

Модель	ЭВО-К300А		ЭВО-К500А
Номинальное значение потенциальной энергии маятника, Дж	300	150	500	250
Диапазон измерений энергии, Дж	30-240	15-120	50-400	25-200
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения, %;	±0,5
Крутящий момент маятника, Н·м	160,77	80,38	267,95	133,97
Угол подъема маятника, …°	150
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±3	±1,5	±5	±2,5
Потеря энергии при свободном качании маятника за половину колебания, %, не более	0,5
Расстояние от оси маятникового вала до точки воздействия, мм.	750
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более	0,995L±0,005L, Где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, м/с, не менее	5,2±0,5		5,4±0,5
Расстояние между опорами, мм	40
Радиус торцевой поверхности опор установки образца, мм	1,2±0,2
Радиус ударной кромки ножа, мм	2,2±0,2 (8±0,2 по специальному заказу)
Угол опорной поверхности держателя испытуемых образцов, …°	11±1
Угол ударной кромки ножа маятника, …°	30±1
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), мм, не более	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм не более	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм, не более	±0,3
Осевой люфт оси качания маятника, мм, натяг не допускается	±0,2
Отклонение от расстояния в свету между упорами наковальни, мм, не более	0,5
Максимальные размеры испытываемого образца, мм	10 х 10 х 55, (толщина 7.5 и 5 по специальному заказу)
Габаритные размеры (длина×ширина×высота), мм, не более	2150x650x1400		2250x650x1500
Масса, кг, не более	450		550
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц; - Потребляемая мощность, Вт	Трехфазная сеть, 380 В, 50 Гц, 400 Вт.		Трехфазная сеть, 380 В, 50 Гц, 700 Вт.
