Электромеханическая испытательная машина ЭВО-М02-1

Купить
В избранноеВ избранное
СравнитьСравнить

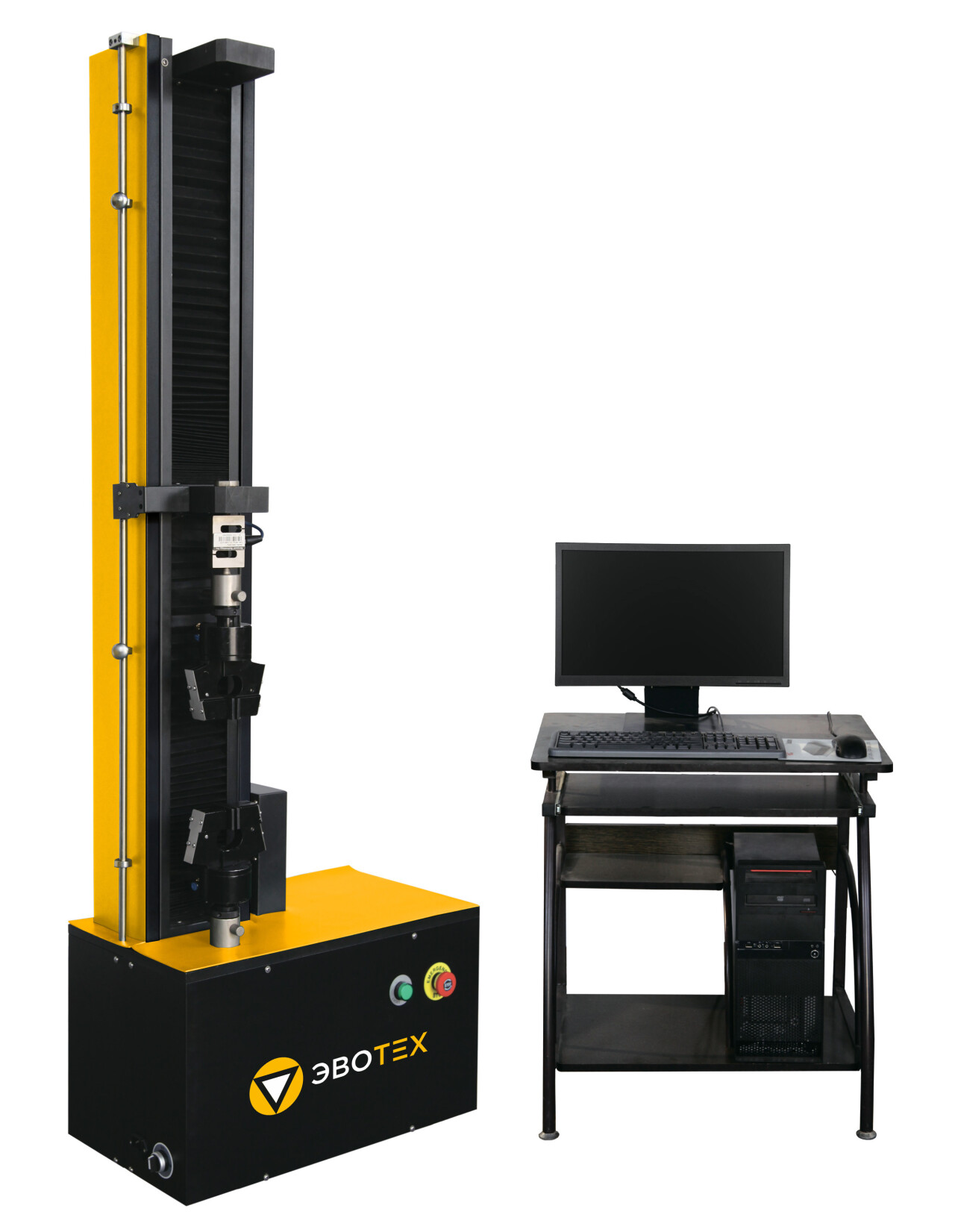

Одноколонная универсальная испытательная машина ЭВО-М02-1 / ЭВО-М02-1В (увеличенная рабочая зона) предназначена для проведения механических испытаний в режимах растяжения, сжатия и изгиба образцов и изделий, изготовленных из различных материалов, включая металлы, древесину, резину, пластмассы, текстиль и другие.

Универсальные машины выпускаются в различных модификациях, отличающихся максимальной измеряемым усилием, габаритными размерами и массой.



0,2 кН
Максимальная нагрузка

Документы в PDF

Принцип работы

Принцип действия машины основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие, воздействующее на тестируемый образец.
Механические испытания образцов осуществляются посредством их деформации до стадии разрушения при контролируемом перемещении активной траверсы. Для этого в основании установки закреплена винтовая колонна, обеспечивающая вертикальное перемещение подвижной траверсы.
Измерение нагрузки осуществляется с помощью тензодатчика.
Перемещения активного захвата производится с использованием энкодера в системе вращения винтовой пары, связанной с подвижной траверсой. Электрический сигнал преобразуется в пройденное расстояние.
Полученные результаты измерений отображаются на экране монитора персонального компьютера (ПК) после его подключения к оборудованию через USB-кабель.

Устройство

Основная рама состоит из следующих элементов:

  • Основание
  • Подвижная траверса
  • Одна колонна
  • Один винт, внедренный в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению. Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и защитой от неблагоприятных внешних воздействий.

Преимущества

  • Цифровая система управления с многоканальным модулем сбора и обработки данных;
  • Возможность самостоятельных настроек тестирования в соответствии с индивидуальными требованиями;
  • Автоматизация обработки, сохранения данных тестирования и формирования отчета;
  • Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.;
  • Автоматический возврат и калибровка;
  • Сохранение отчета в различных форматах: WORD, EXCEL.

Функции

Технические и конструктивные особенности электромеханических испытательных машин позволяют испытывать материалы с высокой точностью и выполнять ряд других функций:

  • показывать и фиксировать различные значения нагрузки и деформации (как текущие так и максимальные), перемещения активного захвата поступающие с датчиков, в режиме реального времени на дисплее системы измерения;
  • строить графики испытаний в режиме реального времени;
  • корректировать параметры графиков испытания;
  • управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
  • математически обрабатывать данные;
  • сохранять данные в различные форматы;
  • автоматически сохранять результаты группы образцов испытаний;
  • печатать результаты испытаний;
  • экспортировать результаты испытания в Excel для возможности анализа данных за пределами программного комплекса;
  • автоматически рассчитывать механические характеристики образцов по выбранной методике;
  • автоматически останавливать работу при превышении максимально допустимой нагрузки;
  • проводить расширенные испытания с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 %

Температура воздуха в помещении: от +15 до +35° С.

Эксплуатация машин недопустима при следующих факторах:

  • в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
  • наличие наведенных вибраций от работающего оборудования;
  • перепад температур более чем на 3 °С в течение часа.

Комплектация

  • Машина испытательная универсальная электромеханическая;
  • Рама серии ЭВО-М;
  • Шарико-винтовая пара;
  • Система регулирования и контроля скорости электропривода;
  • Ремень синхронизатора;
  • Датчик нагрузки 0,2 кН;
  • Электронный экстензометр (опционально в соответствии с требованиями заказчика);
  • Цифровая система измерения и контроля с обратной связью;
  • Программное обеспечение на русском языке;
  • Блок ручного управления;
  • Персональный компьютер;
  • Принтер;
  • Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика);
  • Комплект сопроводительной документации;
  • Носитель информации переносной с ПО.

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики ЭВО-М02-1

Максимальная нагрузка0,2 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,0008 – 0,2 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Высота рабочей зоны на сжатие700 мм
Высота рабочей зоны на растяжение700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно,±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещении,От +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более630*440*1730 мм
Масса, не более250 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт

*Имеет дополнительную модель с увеличенной высотой рабочей зоны - ЭВО-М02-1В

Технические характеристики ЭВО-М02-1В

Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)От 900 до 1500
Габаритные размеры (В*Ш*Д), не более630 х 340 х до 2530 мм
Максимальная нагрузка0,2 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,0008–0,2 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков0,1%
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4%
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно,±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещении,От +10 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность
Масса, не более250 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт
